TE1017 — многофункциональный калибратор постоянного тока

Сохранить в PDF Распечатать
  • Назначение многофункционального калибратора постоянного тока TE1017:

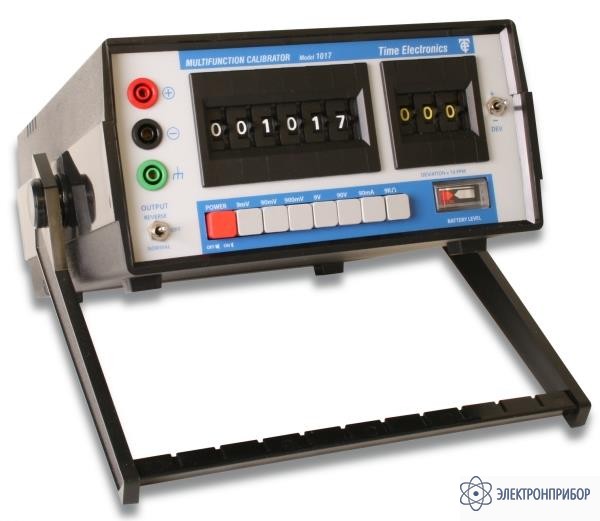

    Модель Time Electronics 1017 предназначена для работы в лабораторных и полевых условиях. Калибратор смонтирован в малогабаритном пластиковом корпусе с ручкой для переноски, одновременно служащей поворотным упором при размещении на плоскости.

    Описание многофункционального калибратора постоянного тока TE1017:

    Калибратор TE1017 предлагает пользователю пять диапазонов постоянного напряжения от 10 мВ до 100 В полной шкалы с разрешением 6 разрядов (1 РРМ). Диапазон выхода постоянного тока 100 мА (полная шкала) обладает разрешением 100 нА (1 РРМ). Выход сопротивления 0,01 Ом ÷ 10 кОм позволяет задавать нужное значение с шагом 0,01 Ом.

    Выходные диапазоны напряжения, тока и сопротивления позволяют работать с широкой гаммой датчиков-преобразователей: от термопар, токовых преобразователей-передатчиков (4 – 20 мА), и преобразователей-передатчиков напряжения (0 – 10 В) до платиновых термометров сопротивления при помощи одного единственного портативного устройства.

    Питание калибратора Time Electronics 1017 осуществляется как от сети, так и от аккумуляторных батарей. Работа с батарейным питанием позволяет достичь высоких характеристик при источниках дополнительных помех, таких, как заземляющие цепи и т.д.

    Высокая стабильность и малый температурный коэффициент достигнуты благодаря отбору опорных диодов с помощью компьютера и последним достижениям в технологии производства резисторов. Выходные терминалы подключения с малой термо ЭДС обеспечивают надежную работу с высокими характеристиками даже на микровольтовом уровне сигнала.

    Цифровое управление девиацией выхода позволяет увеличивать или уменьшать выходной сигнал в процентном выражении в диапазоне ± 0,001% ÷ ± 0,999%. Эта функция особенно ценна при проведении поверки с использованием сертификатов калибровки, где погрешности обычно указываются в процентах: это позволяет пользователю сразу определить, находится ли калибруемое устройство в допуске.

    По предварительному заказу дополнительный модуль измерения нуля устанавливается в калибратор TE1017 на заводе-изготовителе. Он позволяет легко и просто проводить относительные измерения с высокой точностью. Для ленточных самописцев или регистраторов данных модуль снабжен выходом усилителя нулевого сигнала.

    Особенности многофункционального калибратора постоянного тока TE1017:

    • напряжение постоянного тока 10 нВ ÷ 100 В
    • постоянный ток 100 нА ч 100 мА
    • сопротивление 10 мОм ч 10 кОм
    • погрешность выхода 0,005% (50 РРМ)
    • разрешение установки выхода 1 РРМ
    • 24-х часовая стабильность < 5 РРМ
    • годовая стабильность < 25 РРМ
    • шум < 2 РРМ (0,1 ÷ 1 Гц)
    • сетевое/батарейное питание
    • портативность
    • дополнительный модуль измерения нуля
  • Технические характеристики многофункционального калибратора постоянного тока TE1017:

    Параметр Значения
    Ток
    Диапазон 0 ÷ 99,9999 мА с шагом 0,1 мкА
    Погрешность ± 0,02% установки ± 0,004% диапазона
    Максимальное напряжение возбуждения 10 В
    Сопротивление
    Диапазон 0 ÷ 9,99999 кОм с шагом 0,01 Ом
    Погрешность ± 0,05% полной шкалы
    Номинальная мощность 0,25 Вт на резистор
    Оконечное сопротивление менее 200 мОм
    Стабильность напряжения/тока
    Температурный коэффициент < 10 РРМ/°С
    Стабильность при постоянной температуре 24 часа < 5 РРМ
    90 дней < 15 РРМ
    годовая < 25 РРМ
    Собственный шум (двойной размах амплитуды)
    Диапазон 10 мВ < 0,2 мкВ/сек < 0,3 мкВ/10 сек < 0,4 мкВ/мин
    Диапазон 100 мВ < 0,2 мкВ/сек < 0,4 мкВ/10 сек < 0,6 мкВ/мин
    Диапазон 1 В < 0,2 мкВ/сек < 0,5 мкВ/10 сек < 1,5 мкВ/мин
    Диапазон 10 В < 1,0 мкВ/сек < 2,0 мкВ/10 сек < 8,0 мкВ/мин
    Диапазон 100 В < 40 мкВ/сек < 100 мкВ/10 сек < 500 мкВ/мин
    Диапазон 100 мА < 0,2 мкА/сек < 0,4 мкА/10 сек < 1,0 мкА/мин
    Время прогрева и установки на стабильные значения
    Время прогрева < 5 мин до заявленной погрешности
    Время стабилизации установки < 0,5 сек
    Выходные разъемы для выхода используются две клеммы с малой термо ЭДС (0,2 мкВ/°С). Для экранирования служит третий (заземляющий) контакт сетевого разъема. Полярность выхода задается переключателем на передней панели. На задней панели предусмотрен разъем для выхода усилителя нулевого сигнала, полностью экранированный с величиной 0 ÷ ± 1 В, соответствующий полной шкале
    Модуль усилителя нуля
    Чувствительность максимальная ± 1 мкВ/деление
    минимальная ± 200 мВ полной шкалы
    Входное сопротивление > 1 МОм
    Питание от сети переменного тока напряжением 230 В (по заказу 110 В) частотой 50/60 Гц или от встроенной аккумуляторной NiCd батареи. Индикатор на передней панели постоянно сигнализирует о заряде батареи
    Рабочая температура 0 ÷ 50°С (оптимальная 15°С ч 25°С)
    Относительная рабочая влажность 10% ÷ 90%, неконденсированная
    Габаритные размеры 290 х 250 х 110 мм
    Вес 2,4 кг

    Напряжение

    Параметр Шаг установки Погрешность ± (% установки + % диапазона ) Выходное сопротивление Выходной ток
    0 ÷ 9,99999 мВ 10 нВ 0,02 ± 0,005 10 Ом
    0 ÷ 99,9999 мВ 100 нВ 0,01 ± 0,004 10 Ом
    0 ÷ 999,999 мВ 1 мкВ 0,005 ± 0,002 < 150 мОм 150 мА
    0 ÷ 9,99999 В 10 мкВ 0,005 ± 0,002 < 150 мОм 150 мА
    0 ÷ 99,9999 В 100 мкВ 0,01 ± 0,004 < 1 Ом 10 мА

    Примечание: приведенные в таблице погрешности не зависят от термоЭДС, которая может находиться в пределах от 0,1 мкВ до 2 мкВ, в зависимости от используемых тестовых переходников («концов») и разъемов подключения.
