Н4-11 — калибратор универсальный

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Госреестр РФ

      25610-03

    • Производитель

      Прочие

    Назначение калибратора универсального Н4-11

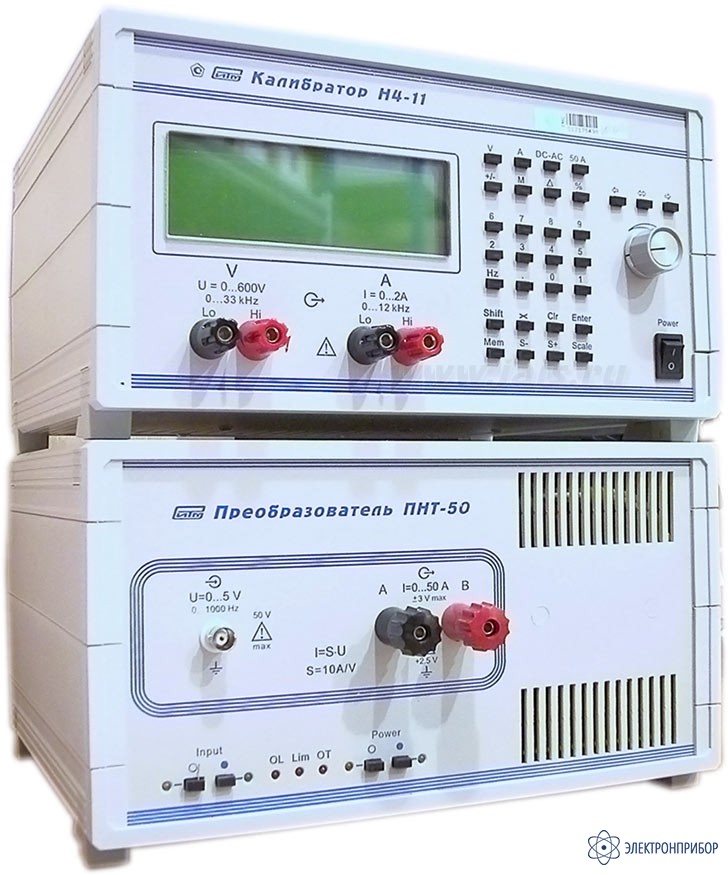

    Обеспечивает воспроизведение напряжения и силы постоянного и переменного тока в широком диапазоне. Предназначен для калибровки (поверки) электроизмерительных приборов (стрелочных), в том числе на месте их установки за счет высокой мобильности прибора и малого времени установления рабочего режима. Калибратор Н4-11 обеспечивает воспроизведение напряжения до 600 В и силы тока до 2 А. С блоком преобразователя ПНТ-50 (входит в комплект поставки), калибратор обеспечивает воспроизведение силы постоянного и переменного тока до 50 А.

  • Воспроизведение постоянного напряжения

    Предел (Uп) Диапазон воспроизведения в значениях устанавливаемой шкалы, В Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + % от Uп), не более Напряжения шумов и пульсаций на выходе калибратора, мВ Выходное сопротивление, Ом, не более Нормальный ток нагрузки, мА, не более Максимальный ток нагрузки, мА
    0.2 В .00010 – 0.20009 0.1 + 0.05 1 0.02 5 100
    2 В 0.2001 – 2.0009 0.05 + 0.01 5 0.02 25 100
    20 В 02.001 – 20.009 0.05 + 0.005 20 0.02 25 100
    200 В 020.01 – 200.09 0.1 + 0.01 200 0.1 25 50
    600 В 200.1 – 600.0 0.1 + 0.03 1000 1 5 10
    Примечание: U – установленное значение напряжения, Uп – конечное значение предела

    Воспроизведение переменного напряжения

    Предел (Uп) Диапазон воспроизведения в значениях устанавливаемой шкалы, В Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + % от Uп), не более
    10 – 20 Гц 20 – 40 Гц 0,04 – 1.2 кГц 1.2 – 10 кГц 10 – 20 кГц 20 – 33 кГц
    0.2 В .00100 – 0.20009 0.3 + 0.1 0.2 + 0.1 0.2 + 0.1 0.2 + 0.1 0.3 + 0.1 0.5 + 0.1
    2 В 0.2001 – 2.0009 0.3 + 0.02 0.2 + 0.02 0.1 + 0.02 0.2 + 0.02 0.3 + 0.03 0.5 + 0.05
    20 В 02.001 – 20.009 0.3 + 0.02 0.2 + 0.015 0.1 + 0.015 0.2 + 0.02 0.3 +0.03 0.5 + 0.05
    150 В 020.01 – 150.09 0.3 + 0.02 0.2 + 0.02 0.1 + 0.02 0.2 + 0.02 0.3 + 0.03 0.5 + 0.05
    600 В 150.1 – 600.0 - - 0.3 + 0.1 - - -

    Другие параметры в режиме воспроизведения переменного напряжения
    Предел Постоянная составляющая, мВ, не более Коэффициент гармоник и шумов, % Выходное сопротивление, Ом, не более Нормальный ток нагрузки, мА, не более Максимальный ток нагрузки, мА
    на частотах, Гц
    10 – 20 20 – 40 0.04 - 10 к 10 – 20 к 20 – 33 к
    0.2 В 1 0.5 0.2 0.03 5 100
    2 В 1 0.5 0.2 0.15 + 0.02·f 0.03 25 100
    20 В 3 0.5 0.2 0.03 25 100
    150 В 25 0.5 0.2 0.3 25 50
    600 В 1 - - 0.3 - - 3 5 10
    Примечание: U – установленное напряжение, Uп – конечное значение предела, f - частота в килогерцах

    Воспроизведение силы постоянного тока

    Предел (Iп) Диапазон воспроизведения в значениях устанавливаемой шкалы Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от I + % от Iп), не более Ток шумов и пульсаций на выходе калибратора, мА Выходное сопротивление, кОм Максимальное сопротивление нагрузки, Ом Максимальное напряжение на нагрузке, В
    20 мА 00.000 – 20.009 мА 0.1 + 0.01 0.01 100 500 3
    200 мА 02.001 – 200.09 мА 0.1 + 0.01 0.1 10 50 3
    2000 мА 0200.01 – 2000.9 мА 0.1 + 0.01 1 1 5 3
    20 А* 02.001– 20.009 А 0.25 + 0.025 50 0.1 0.5 2
    50 А* 20.01 – 50.00 А 0.25 + 0.1 150 0.1 0.1 1.5
    Примечание: I - установленное значение тока, Iп – конечное значение предела
    * Воспроизведение с помощью преобразователя ПНТ-50.

    Воспроизведение силы переменного тока

    Предел (Iп) Диапазон воспроизведения в значениях устанавливаемой шкалы Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от I + % от Iп), не более
    10 – 20 Гц 20 – 1200 Гц 1.2 – 12 кГц
    20 мА 00.000 – 20.009 мА 0.3 + 0.05 0.2 + 0.03 0.2 + 0.05 + 0.05·f
    200 мА 02.001 – 200.09 мА 0.3 + 0.05 0.2 + 0.03 0.2 + 0.05 + 0.05·f
    2000 мА 0200.01 – 2000.9 мА 0.3 + 0.05 0.2 + 0.03 0.2 + 0.05 + 0.05·f
    20 А* 02.001– 20.009 А 0.4 + 0.05 0.25 + 0.03 + 1.5·f -
    50 А* 20.01 – 50.00 А 0.4 + 0.1 0.25 + 0.1 + 1.5·f -

    Другие параметры в режиме воспроизведения силы переменного тока
    Предел Постоянная составляющая, мА Коэффициент гармоник и шумов, % на частотах, Гц Выходное сопротивление, кОм Максимальное сопротивление нагрузки, Ом Максимальное напряжение на нагрузке, В
    10 – 20 Гц 20 – 1200 Гц 1.2 – 12 кГц
    20 мА 0.005 0.5 0.2 0.2+0.1·f 50** 500 2
    200 мА 0.05 0.5 0.2 0.2+0.1·f 5** 50 2
    2000 мА 0.5 0.5 0.2 0.2+0.1·f 0.5** 5 2
    20 А* 15 0.5 0.2 + 2·f - 0.025** 0.5 1.5
    50 А* 50 0.5 - 0.025** 0.05 1
    Примечание: I - установленный ток, Iп – конечное значение предела, f - частота в килогерцах.
    * На выходе преобразователя ПНТ-50
    ** На частоте 50 Гц

    Режимы амплитудной манипуляции

    (с параметрами железнодорожной сигнализации)

    Режим Обозначение Частота или период Заполнения Масштабный коэффициент
    Контроль (установка) амплитуды импульсов постоянного тока и уровня сигнала несущей частоты переменного тока «M0» Выключено 100% (постоянно включено) 1
    Симметричный периодический сигнал «M1» 8 Гц±0.5 % 50±0.25 % 0.7071
    «M2» 12Гц±0.5 % 50±0.25 % 0.7071
    Кодо-импульсная последовательность: код «З» «M3» 1.86±0.02 с (0.538 Гц ±1 %) И П И П И П -
    0.35±0.01 с 0.12±0.01 с 0.24±0.01 с 0.12±0.01 с 0.24±0.01 с 0.79±0.01 с
    Кодо-импульсная последовательность: код «Ж» «M4» 1.86±0.02 с (0.538 Гц ±1 %) И П И П -
    0.35 ±0.01 с 0.12 ±0.01 с 0.6 ±0.01 с 0.79 ±0.01 с
    Кодо-импульсная последовательность: код «КЖ» «M5» 1.86±0.02 с (0.538 Гц ±1 %) И П И П -
    0.3 ±0.01 с 0.63 ±0.01 с 0.3 ±0.01 с 0.63 ±0.01 с

    Диапазон и погрешность воспроизведения манипулированных сигналов
    Предел (Uп или Iп) Диапазон воспроизведения в значениях устанавливаемой шкалы Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + % от Uп)
    Воспроизведение напряжения постоянного тока
    0.2 В .00200 – 0.20009 В 1 + 0.5
    2 В 0.2001 – 2.0009 В 0.5 + 0.05
    20 В 02.001 – 20.009 В 0.5 + 0.05
    200 В 020.01 – 200.09 В 0.5 + 0.1
    Воспроизведение напряжение переменного тока на частотах
    20 Гц – 10 кГц 10 – 33 кГц
    0.2 В .00100 – 0.20009 В 1 + 0.15 1.5 + 0.1
    2 В 0.2001 – 2.0009 В 1 + 0.1 1.5 + 0.1
    20 В 02.001 – 20.009 В 1 + 0.1 1.5 + 0.1
    150 В 020.01 – 150.09 В 1 + 0.1 1.5 + 0.1
    Воспроизведение силы постоянного тока
    20 мА 00.010 – 20.009 мА 0.5 + 0.1
    200 мА 02.001 – 200.09 мА 0.5 + 0.1
    2000 мА 0200.01 – 2000.9 мА 0.5 + 0.1
    20 А* 02.001 – 20.009 А 1 + 0.1
    50 А* 20.010 – 60.000 А 1 + 0.1
    Воспроизведение силы переменного тока на частотах
    20 – 1200 Гц 1.2 – 12 кГц
    20 мА 00.010 – 20.009 мА 0.5 + 0.1 0.5 + 0.1 + 0.05·f
    200 мА 02.001 – 200.09 мА 0.5 + 0.1 0.5 + 0.1 + 0.05·f
    2000 мА 0200.01 – 2000.9 мА 0.5 + 0.1 1 + 0.1 + 0.05·f
    20 А* 02.001 – 20.009 А 1 + 0.1 + 1.5·f -
    50 А* 20.010 – 60.000 А 1 + 0.1 + 1.5·f -
    Примечание: И – импульс (установленный уровень включен), П – пауза (установленный уровень выключен).
    * Воспроизведение с помощью преобразователя ПНТ-50

    Дополнительная температурная погрешность на 10 °С во всех режимах не превышает половины основной.
    Погрешность установки частоты выходного напряжения или тока - ±(0.05 % от F + 0.1 Гц), где F – установленное значение частоты
    Среднее время установления выходного уровня – 1 - 3 с.

    Дополнительные возможности

    1. Прибор обеспечивает:
      • установку выходного уровня и частоты посредством клавиатуры;
      • визуальную индикацию значений и частоты выходного параметра, полярности, размерности показаний, состояния прибора, отказов и ошибок;
      • автоматический выбор пределов воспроизведения;
      • плавное регулирование выходного напряжения, тока и частоты с индикацией абсолютного и относительного отклонения выходного уровня;
      • вычисление абсолютной, относительной и приведенной погрешности проверяемого прибора.
      • полную цифровую калибровку.
    2. Прибор имеет последовательный интерфейс, отвечающим требованиям ГОСТ 23675-79 (интерфейс СТЫК С2-ИC), RS-232C. Интерфейс обеспечивает установку выходного уровня и частоты, имеются команды переключения режимов работы. Предусмотрена выдача в интерфейс данных о состоянии прибора по запросу. Управляющие и выходные данные представлены в виде текстовых строк, содержащих цифровые значения напряжения и частоты, полярность и размерность. Режимы обработки вводимых данных и цифровой калибровки включаются только с передней панели.

    Общие технические характеристики калибратора универсального Н4-11

    Нормальные условия эксплуатации:

    • температура окружающего воздуха ...............23 ±(5) °С;
    • относительная влажность ................................65 ±(15) %;
    • атмосферное давление ....................................от 630 до 795 мм рт.ст.;
    • напряжение питающей сети ..............................220 ±(22) с частотой 50 ±(2) Гц.

    Рабочие условия эксплуатации:

    • температура окружающего воздуха ................от 5 до 40 °С;
    • относительная влажность .................................до 90 % при температуре 25 °С;
    • атмосферное давление .....................................от 630 до 800 мм рт.ст.;
    • напряжение питающей сети ...............................220 ±(22) с частотой 50 ±(1) Гц.

    Потребляемая мощность - не более 120 ВА (Н4-11) и 250 ВА (ПНТ-50)

    Время прогрева – не более 5 мин.

    Габаритные размеры корпуса: 291х176х259.

    Масса – менее 6 кг (Н4-11) и не более 7 кг (ПНТ-50).

  • Комплект поставки Н4-11

    Наименование Количество
    Калибратор универсальный Н4-11 1
    Преобразователь ПНТ-50 1
    Вставка плавкая ВП2Б-1В 2А 250 В 2
    Шнур соединительный 1
    Блок нагрузок 1
    Кабель 1
    Футляр 1
    Транспортная тара 1
    Диск с ПО и документацией 1
    Соединитель для Н4-11 6
    Соединитель для ПНТ-50 1
    Комплект эксплуатационной документации 1
