TE7067 — модуль прецизионного калибратора токовых петель

Сохранить в PDF Распечатать
  • Назначение модуля прецизионного калибратора токовых петель TE7067

    Модель TE7067 представляет собой прибор на базе микропроцессора, предназначенный для калибровки напряжения и сигналов токовой цепи.

    Описание модуля прецизионного калибратора токовых петель TE7067

    Прибор TE7067 может функционировать в трех режимах:

    • a) источник тока и напряжения цепи (моделирование преобразователей и источник токовой цепи)
    • b) приемник тока цепи (моделирование преобразователей)
    • c) измерение тока и напряжения цепи (моделирование индикатора токовой петли).

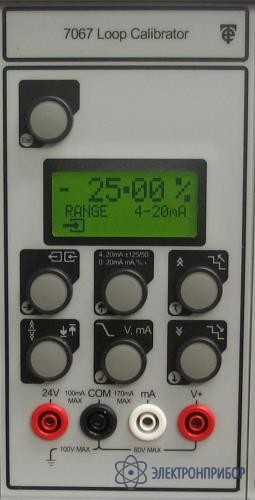

    Прибор TE7067 оснащен жидкокристаллическим дисплеем. Ввод значений пользователем осуществляется с помощью 7 кнопок на передней панели.

    Функции в качестве источника:

    • a) ручное пошаговое изменение
    • b) автоматическое пошаговое изменение
    • c) линейное изменение.

    Функцией пошагового изменения предусмотрено 5 калибровочных точек, 0%, 25%, 50%, 75% и 100% полной шкалы. При линейном изменении выходное значение колеблется в диапазоне 0% - 100%, а временной интервал может устанавливаться пользователем.

    В режиме источника диапазон может устанавливать пользователь на любую величину в границах 0мA – 50мA, или 0 В – 21 В. Например, нижнюю точку в 10мA и верхнюю в 50мA можно установить при задании шкалы до 40мA.

    В режиме измерение допустимы только фиксированные диапазоны. Ток и напряжение отображаются в 5-разрядном формате в мА или В. Также значение тока может отображаться в % от шкалы.

  • Комплект поставки TE7067

    Наименование Количество
    Модуль прецизионного калибратора токовых петель TE7067 1
