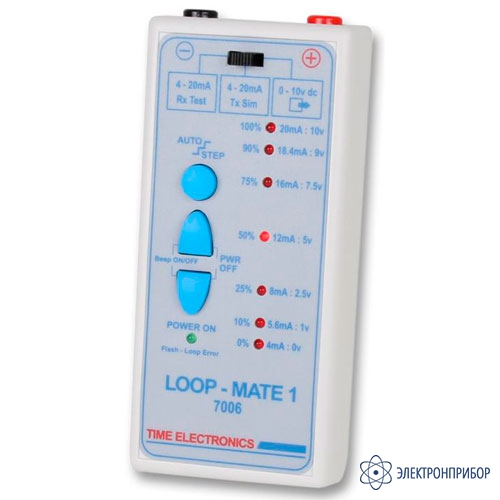

TE7006 — имитатор токовых петель Loop Mate 1

Сохранить в PDF Распечатать
  • Назначение индикатора токовых петель Loop Mate 1 TE7006:

    Модель Time Electronics 7006 является недорогим прибором карманного размера с единственной функцией, предназначенными для тестирования и калибровки токовых петель.

    Преимущество TE7006 – простота управления – отсутствие клавиатуры или осуществление сложного выбора. Инженеры могут собрать их и немедленно приступать к работе. Необходимо лишь выбрать цепь 4 – 20мА или 10В и режим TxSim, RxTest, RxSim или TxTest. Оба прибора снабжены внутренним блоком питания генератора токовой петли, который может быть использован для питания петли при необходимости.

    Описание индикатора токовых петель Loop Mate 1 TE7006:

    Loop-Mate1 TE7006 представляет собой имитатор и действует как источник обеспечения сигналов токовых петель, 4 – 20мА или 0 – 10В. Для выбора выходного сигнала используются кнопки Вверх/вниз для наращивания или уменьшения сигнального значения. Установлено 7 калибровочных точек: 0%, 10%, 25%, 50%, 75%, 90%, 100%. Каждая из них обозначена ярким светодиодом, а перемещение между ними сопровождается звуковым сигналом. Режим автоматического пошагового изменения (регулируемая частота) позволяет осуществлять пошаговое изменение вверх и вниз. Затем инженер может поменять расположение для проверки (с помощью Loop-Mate2) правильности поступления сигнала и его соответствия спецификации.

    Питание TE7006 осуществляется одной стандартной батареей PP3 со сроком работы 40 часов при непрерывном использовании.

    Особенности индикатора токовых петель Loop Mate 1 TE7006:

    • Карманный размер 140 x 66 x 27 мм
    • Диапазоны измерения токовых петель 4 – 20мА или 0 – 10В
    • 7 установочных калибровочных точек
    • Режимы TxSim and RxTest (Loop-Mate1)
    • Автоматическое пошаговое изменение выходного сигнала - регулируемая частота
    • Питание от батареи PP3
    • Внутренний источник питания генератора токовой петли
  • Технические характеристики индикатора токовых петель Loop Mate 1 TE7006

    Параметр Значения
    Диапазон 4 – 20мА, 0 – 10В
    Установочные точки 0, 10, 25, 50, 75, 90, 100% от шкалы
    Погрешность 0.1%
    Режимы TxSim, или RxTest
    Питание цепи: Внутреннее, максимально 25мА
    Автоматическое пошаговое изменение Вверх/вниз/Вверх, 0.5, 1, 2, 4, или 8сек/шаг
    Мощность Батарея PP3, стандартный срок работы 40 часов
    Размеры Длина 140мм x высота 65мм x ширина 30мм
    Вес 180г
    Дополнительно Калибровочные сертификаты, соответствующие требованиям N.P.L. и UKAS
  • Комплект поставки TE7006

    Наименование Количество
    1. Запасные батареи 1
    2. Индикатор токовых петель Loop Mate 1 TE7006 1
    3. Переносный кейс 1
    4. Провода 1
    5. Техническое руководство 1
    6. Щупы 1
