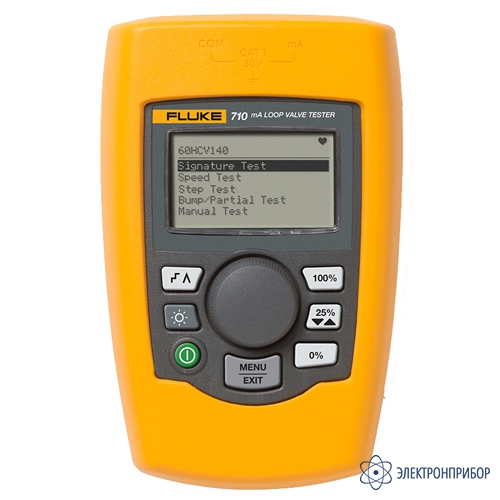

Fluke 710 — калибратор токовой петли для тестирования клапанов
Код товара: 52439-
-
Гарантия
12 месяцев
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
77298-20 до 30.01.2025
-
Производитель
-
Артикул
4991049
Назначние калибратора токовой петли для тестирования клапанов Fluke 710:
Калибратор токовой петли Fluke 710 для тестирования клапанов предназначен для быстрого и простого тестирования клапанов с интеллектуальным управлением HART. Пользуясь встроенными процедурами тестирования и интуитивно понятным пользовательским интерфейсом прибора Fluke 710, можно быстро и легко тестировать клапаны, а диагностические результаты, получаемые при быстрой проверке клапанов, помогают ускорить принятие решений по техническому обслуживанию. Результаты быстрой проверки работоспособности клапанов позволяют узнать, находится ли ваш клапан в хорошем, пограничном или в плохом рабочем состоянии, поэтому вы можете быстро принять решение о необходимости дополнительного технического обслуживания.
Описание калибратора токовой петли для тестирования клапанов Fluke 710:
Благодаря встроенной функции связи HART калибратора токовой петли Fluke 710 для тестирования клапанов пользователь может подать сигнал 4–20 мА, чтобы заставить клапан с интеллектуальным управлением двигаться, одновременно интерпретируя сигнал HART обратной связи клапана, чтобы определить, перемещается ли клапан в ожидаемое положение. Помимо информации о положении, с помощью протокола связи HART можно определить измеренное давление (которое перемещает клапан), подаваемое внутренним преобразователем тока в давление клапана. Система Fluke 710 оснащена встроенными процедурами тестирования, которые автоматически увеличивают и изменяют сигнал тока в мА во время мониторинга положения по протоколу HART и обратной связи по давлению регулирующего клапана, что позволяет получить более полное представление о состоянии клапана простым нажатием кнопки.
Процедуры проверки клапанов, встроенные в Fluke 710:
- Ручное тестирование; ручное изменение слаботочных сигналов и просмотр информации об изменении положения и давления через протокол HART;
- Изменение слаботочных сигналов во всем диапазоне от 4 до 20 мА до 4 мА при записи положения 0–100–0 % или давления, которое перемещает клапан в диапазоне 0–100–0 %;
- Пошаговое изменение слаботочных сигналов на входе клапана и оценка реакции клапанов на изменение слаботочных входных сигналов;
- Проверки скорости, чтобы определить, насколько быстро открывается или закрывается клапан;
- Тестирование сжатия/частичного хода, которое помогает проверить клапаны на отдельном участке диапазона, чтобы испытать их в режиме реального времени.
Программное обеспечение ValveTrack™ позволяет выполнять дальнейший анализ и выявлять тенденции. Результаты тестирования клапанов, зарегистрированные и записанные в память прибора Fluke 710, доступны для загрузки в программное обеспечение ValveTrack™ для последующего анализа.
Программное обеспечение ValveTrack™ позволяет выполнять следующие функции:
- Загрузка, печать и графическое изображение результатов испытаний клапанов, зарегистрированных в полевых условиях;
- Сравнение предыдущих загруженных результатов с результатами последних тестов;
- Просмотр истории испытаний клапана по идентификатору метки HART;
- Экспорт данных тестирования клапана в формате CSV для дополнительного анализа в Microsoft Excel®
Помимо прочего, прибор Fluke 710 имеет следующие функции:
- Регистрация данных HART в полевых условиях. После записи прибором 710 данных, зарегистрированных в полевых условиях, программное обеспечение ValveTrack™ позволяет загрузить конфигурацию HART из находящихся на предприятии устройств HART числом до (20), а также выходные данные в формате (.csv) или (.txt);
- Результаты измерений параметров токовой петли и данные HART могут быть записаны с конкретного первичного преобразователя для поиска и устранения неисправностей, а также настройки петли. Функция журнала данных обеспечивает выбор интервала регистрации от 1 до 60 секунд и объем сохраняемых данных до 4910 записей или 99 отдельных сеансов. Каждая запись содержит измерение тока в мА и все четыре переменные процесса.
Протокол HART
Прибор Fluke 710 оснащен встроенным модемом HART для передачи следующих команд HART:
- Считывание информации сенсора PV;
- Считывание выходной информации PV;
- Чтение и запись единицы измерения PV, имени идентификатора метки, дескриптора и сообщения;
- Чтение и запись диапазона PV (верхней и нижней границ);
- Вход в режим фиксированного тока/выход из режима;
- Задание смещения нуля;
- Подгонка нуля ЦАП (выход в мА на 4 мА);
- Подгонка усиления ЦАП (выход в мА на 20 мА).
Команды HART для клапанов
Прибор Fluke 710 содержит следующие уникальные команды HART для поддержки регулирующих клапанов:
- Автоматическая регулировка контроллера клапана.
Кроме того, Fluke 710 предлагает следующее:
- Регистрация данных HART в полевых условиях. После записи прибором Fluke 710 данных, зарегистрированных в полевых условиях, программное обеспечение ValveTrack™ позволяет загрузить конфигурацию HART из находящихся на предприятии до 20 устройств HART, а также выходные данные в формате (.csv) или (.txt);
- Данные измерений токовой петли и данные HART могут быть записаны с конкретного первичного преобразователя для поиска и устранения неисправностей и настройки цепи. Функция журнала данных обеспечивает выбор интервала регистрации от 1 до 6 секунд и объем сохраняемых данных до 4910 записей или 99 отдельных сеансов. Каждая запись содержит измерение тока в мА и все четыре переменные процесса.
Особенности калибратора токовой петли для тестирования клапанов Fluke 710:
- К основным функциям проверки клапанов относятся предварительно настроенные проверки характеристик клапанов, проверка скорости, пошаговая проверка, ручное тестирование, проверка сжатия/частичного хода;
- К функциям калибратора токовой петли относятся источник тока в мА, моделирование тока в мА, считывание значений тока в мА, считывание значений тока в мА/питание петли, считывание значений напряжения;
- ПО ValveTrack™ позволяет загружать в ПК для дальнейшего всестороннего анализа результаты измерений клапанов, зарегистрированные и записанные в память прибора Fluke 710;
- Процедуры тестирования клапанов, которые обеспечивают хорошую, пограничную или неудовлетворительную оценку регулирующего клапана;
- Общая связь по протоколу HART;
- Лучшая в своем классе точность результатов тока в мА до 0,01 % от измерения или значения источника;
- Компактная прочная конструкция;
- Интуитивно понятный интерфейс и поворотный регулятор Quick-Set для быстрой и простой настройки;
- Питание петли от напряжения 24 В постоянного тока с режимом измерения мА (от −25 % до 125 %);
- Разрешение 1 мкА в диапазонах измерения тока в мА и разрешение 1 мВ в диапазонах измерения напряжений;
- Встроенный подключаемый резистор 250 Ом для обмена данными по протоколу HART;
- Простое двухпроводное подключение для всех типов измерений;
- Автоматическое отключение питания для экономии заряда батареи;
- Регулируемое время шага и линейного изменения в секундах.
-
-
Технические характеристики калибратора токовой петли для тестирования клапанов Fluke 710:
Параметр Значение Функции Источник тока в мА, моделирование тока в мА, считывание значений тока в мА, считывание значений тока в мА/питание петли, считывание значений напряжения Диапазоны мА (0–24 мА) и В (0–30 В пост. тока) Разрешение 1 мкА в диапазонах измерения тока в мА и 1 мВ в диапазоне напряжений Погрешность 0,01 % ± 2 отсчета для всех диапазонов (при 23 °C ± 5 °C [73,4 °F ± 9 °F]) Диапазон рабочих температур От -10 °C до +55 °C (от 14 °F до 131 °F) Диапазон влажности От 10 до 95 % без конденсации Стабильность 20 ppm от полной шкалы /°C от -10 °C до +18 °C и от 28 °C до 55 °C Дисплей 128 × 64 точки, графический ЖК с задней подсветкой, высота знаков 0,86 см (0,34 дюйма) Время работы от батареи 40 часов непрерывной работы (в режиме измерения с использованием щелочных элементов) Допустимое напряжение в петле 24 В пост. тока при 20 мА Защита по напряжению 240 В переменного тока Защита от перегрузок по току 28 мА пост. тока Электромагнитная совместимость EN61326 приложение A (портативные приборы) Общие характеристики Электропитание 6 щелочных элементов AAA Размеры (Д х Г х В) 15 x 9 x 3 см (6 x 3,6 x 1,3 дюйма) Масса 0,3 кг (9,5 унций) -
Комплект поставки Fluke 710
№ Наименование Количество 1 Калибратор токовой петли для тестирования клапанов Fluke 710 1 2 Измерительные провода 1 3 USB‑кабель для передачи данных 1 4 Батареи типа ААА 6 5 Сертификат калибровки с данными 1 6 Руководство по технике безопасности 1 -
