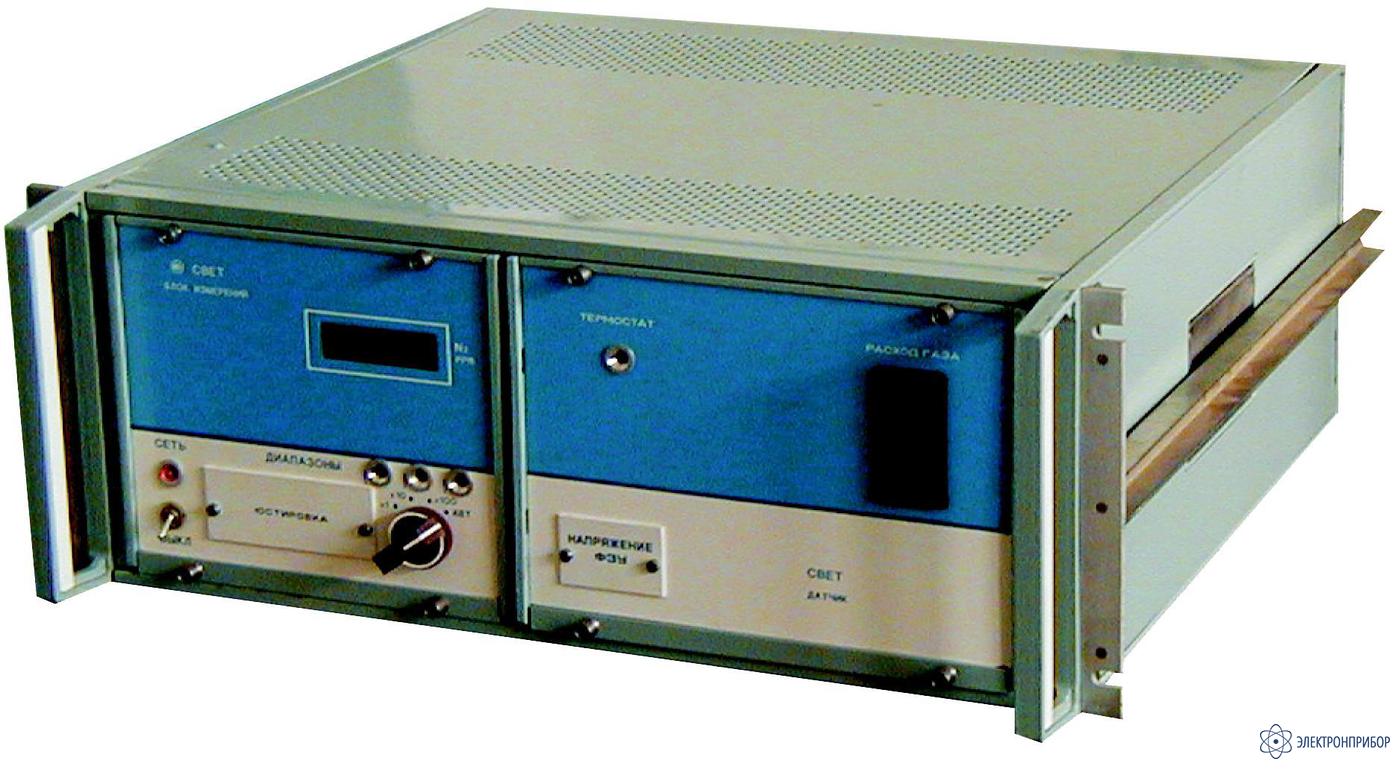

СВЕТ — газоанализатор

Сохранить в PDF Распечатать
  • Назначение газоанализатора СВЕТ:

    Предназначен для измерений объемной доли азота в аргоне и представляет собой цифровой стационарный прибор непрерывного действия. Принцип действия газоанализатора основан на эмиссионном спектральном методе измерения.

    Газоанализатор применяется при производстве чистых газов, на воздухоразделительных установках, в криогенной промышленности, а также при проведении сварочных работ с использованием аргона.

    Особенности газоанализатора СВЕТ:

    • Автоматический контроль измеряемого параметра;
    • Автоматическое переключение диапазонов измерения;
    • Широкий диапазон входного давления;
    • Наличие обзорного диапазона объёмной доли азота от 0 до 1000 млн-1;
    • Световая сигнализация о режиме работы термостата и о достижении предельных значений измеряемого компонента;
    • Простота монтажа и удобство эксплуатации.
  • Технические характеристики газоанализатора СВЕТ:

    Параметр Значения
    Диапазоны измерений 0...10 млн-1, 0...100 млн-1
    Основная приведенная погрешность:
    - для диапазона измерений 0…10 млн-1
    - для диапазона измерений 0…100 млн-1

    ± 20%
    ± 10%
    Унифицированный выходной сигнал 4 … 20 мА
    Время установления показаний и выходного сигнала 2 мин
    Параметры анализируемого газа:
    - температура
    - избыточное давление

    + 5 … +50 °С
    0,1...15 Мпа (1…150 кгс/см2)
    Расход анализируемого газа через газоанализатор до 300 см3/мин
    Температура окружающего воздуха от +5 до +50 °С
    Потребляемая мощность, не более 100 Вт
    Габаритные размеры, не более 530 × 220 × 530 мм
    Масса, не более 20 кг
    Средняя наработка на отказ, не менее 20000 ч
    Средний срок службы, не менее 8 лет
  • Комплект поставки СВЕТ

    Наименование Количество
    1. Газоанализатор СВЕТ 1
    2. Комплект электри ческих принципиальных схем 1
    3. 5К5.329.001 Электрод 1
    4. 5К5.329.002 Электрод 1
    5. 5К8.684.178 Прокладка 5
    6. 5К8.684.178-01 Прокладка 5
    7. 5К8.684.178-02 Прокладка 5
    8. 5К8.684.178-03 Прокладка 5
    9. Вставка плавкая ВП1-1-2,0 А АГО.481.303 ТУ 2
    10. Вставка плавкая ВП1-1-0,25 А АГО.481.303 ТУ 2
    11. Лампа МН6,3-03 2
    12. Жгут "Выход" 1
    12. Жгут межблочный 1
    13. 5К6.672.367 Плата 1
    14. 5К6.672.368 Плата 1
    15. 5К6.672.369 Плата 1
    16. 5К6.672.417 Плата 1
    16. Ключ 1
    17. Трубка 1
    18. Кабель «Сеть» 1
    19. Вилка ОНЦ-РГ-09-7/18-В12 σ Р0.364.082 ТУ 1
    20. Комплект электрических принципиальных схем 1
