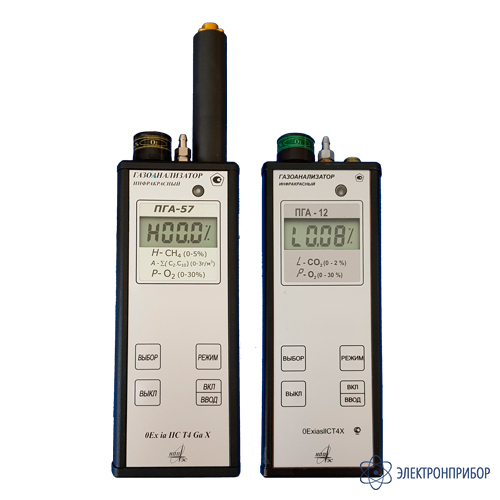

ПГА — портативный инфракрасный газоанализатор

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      17679-12

    • Производитель

      Прочие

    Назначение газоанализатора ПГА:

    Газоанализаторы инфракрасные ПГА предназначены для измерения объемной доли метана, пропана, диоксида углерода, кислорода, водорода и массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота, аммиака, а также метана и предельных углеводородов (C2-C10) в воздухе рабочей зоны.

    Отбор измеряемой пробы осуществляется от ручного или автоматического заборного устройства. Автоматический забор пробы может осуществляться как от встроенного, так и от внешнего микрокомпрессора.

    Область применения газоанализаторов - взрывоопасные зоны помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах в соответствии с ГОСТ 51330.9-99 и ГОСТ 12.1005-88.

    Газоанализаторы имеют два оптических и один электрохимический канал.

    Газоанализаторы ПГА сертифицированы для применения в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и/или горючей пыли.

    Газоанализаторы ПГА - портативные приборы непрерывного действия.

    Сигнализация:

    Газоанализаторы обеспечивают световую и звуковую предупредительную и аварийную сигнализацию по двум фиксированным уровням. Возможна программная переустановка порогов сигнализации заказчиком с помощью кнопок на лицевой панели прибора.

  • Таблица исполнений газоанализатора ПГА при заказе:

    Оптические датчики   Электрохимический датчик
    3 канал
    1 канал 2 канал нет О2 CO H2S SO2 NO2 H2

    CH4 2 ПГА-1 ПГА-7 ПГА-13   ПГА-19 ПГА-25    ПГА-31    ПГА-43
    CH4 C3H8 ПГА-2 ПГА-8 ПГА-14 ПГА-20 ПГА-26 ПГА-32 ПГА-44
    C3H8 2 ПГА-3 ПГА-9 ПГА-15 ПГА-21 ПГА-26 ПГА-33 ПГА-45
    CH4 - ПГА-4 ПГА-10 ПГА-16 ПГА-22 ПГА-27 ПГА-34 ПГА-46
    C3H8 - ПГА-5 ПГА-11 ПГА-17 ПГА-23 ПГА-28 ПГА-35 ПГА-47
    2 - ПГА-6 ПГА-12 ПГА-18 ПГА-24 ПГА-29 ПГА-36 ПГА-48

    S(C2-C8) - ПГА-49 ПГА-55 ПГА-61 ПГА-67 ПГА-73 ПГА-79 ПГА-91
    S(C2-C8) CH4 ПГА-51 ПГА-57 ПГА-63 ПГА-69 ПГА-75 ПГА-81 ПГА-93
    S(C2-C8) 2 ПГА-52 ПГА-58 ПГА-64 ПГА-70 ПГА-76 ПГА-82 ПГА-94

    Примечание:

    1. S(C2-C10) - датчик измерительного канала массовой концентрации предельных углеводородов (C2-C10) в воздухе рабочей зоны;
    2. CH4(ПДК) - датчик измерительного канала массовой концентрации метана в воздухе рабочей зоны.

    Универсальность:

    Использование уникальных оптических датчиков собственной разработки обеспечивает газоанализаторам ПГА:

    • высокую стабильность нуля
    • устойчивость к воздействию концентрационных перегрузок и агрессивных сред, содержащих соединения хлора, фтора, серы, азота, фосфора, тетраэтилсвинца и др.
    • высокую для портативных приборов чувствительность, селективность, широкий диапазон измерений и малую погрешность.

    Для измерения концентрации метана, пропана и углекислого газа используются оптические датчики.

    Для измерения концентрации кислорода, токсичных газов и водорода используются электрохимические датчики.

    Соответствуют требованиям ГОСТ 13320, ГОСТ 12997, ГОСТ 14254 по группе IP54.

    Вид взрывозащиты по ГОСТ Р 51330.10-99 (МЭК 60079-11-98).

    Диапазоны измерений датчиков:

    Определяемый
    компонент
    Диапазон измерений объемной доли определяемого компонента, % Пределы допускаемой основной погрешности
    абсолютной, объемная доля определяемого компонента, % приведенной, %
    Метан (CH4) 0 - 5 - ± 5
    Пропан (C3H8) 0 - 2 - ± 5
    Диоксид углерода (CО2) 0 - 2 - ± 5
    Кислород (О2) 0 - 30 - ± 5
    Водород (H2) 0 - 5 ± (0,2+0,04Сх) -

    Примечание: Сх - объемная доля определяемого компонента на входе газоанализатора, %.

    Определяемый
    компонент
    Диапазон измерений
    определяемого компонента
    Пределы
    допускаемой основной погрешности
    объемной доли массовой
    концентрации
    абсолютной, массовая концентрация определяемого компонента относительной, %
    Оксид углерода (СО) (0 - 17) млн-1
    (17 - 103) млн-1
    (0 - 20) мг/м3
    (20 - 120) мг/м3
    ± 5 мг/м3
    -
    -
    ± 25 %
    Сероводород (Н2S) (0 - 7) млн-1
    (7 - 32) млн-1
    (0 - 10) мг/м3
    (10 - 45) мг/м3
    ± 2,5 мг/м3
    -
    -
    ± 25 %
    Диоксид серы (SО2) (0 - 3,8) млн-1
    (3,8 - 18,8) млн-1
    (0 - 10) мг/м3
    (10 - 50) мг/м3
    ± 2,5 мг/м3
    -
    -
    ± 25 %
    Диоксид азота (NO2) (0 - 1) млн-1
    (1 - 10,5) млн-1
    (0 - 2) мг/м3
    (2 - 20) мг/м3
    ± 0,5 мг/м3
    -
    -
    ± 25 %
    S(C2-C10) - (0 - 3) г/м3 ±(0,03+0,15Сх) г/м3 -

    Примечания:

    1. Сx - массовая концентрация определяемого компонента на входе газоанализатора, мг/м3;
    2. S(C2-C10) - суммарное содержание предельных углеводородов: этан (C2H6), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), гептан (C7H14), октан (C8H18), нонан (C9H20), декан (C10H22);
    3. Пределы допускаемой основной абсолютной погрешности по измерительному каналу S(C2-C10) по поверочному компоненту (пропану C3H8) равны ±(0,03+0,1Сx) г/м3

    Технические характеристики газоанализатора ПГА:

    Параметр Значения
    Время установления показаний:
    - для оптических датчиков, не более
    - для электрохимических датчиков, не более

    30 с
    60 с
    Рабочий диапазон температур от минус 30 до 35 °С
    Выход температуры за рабочий диапазон сопровождается появлением мигающего знака (%) на цифровом табло
    Время непрерывной работы без подзарядки аккумулятора, не менее 16 ч
    Контроль состояния аккумуляторов с индикацией их разряда да
    Способ отбора пробы по выбору заказчика диффузионный;
    принудительный ручной с помощью телескопического пробозаборника и груши;
    принудительный, с помощью встроенного микрокомпрессора
    Габаритные размеры 220х83х33 мм
    Масса 0,6 кг

    Требованиями утвержденных нормативных документов Министерства топлива и энергетики России, Министерства связи и информатизации предписывается обязательная проверка атмосферы подземных объектов на содержание в них метана, углекислого газа и кислорода.

    ПГА-7:

    Метан (СН4) оптический датчик 0 - 5 об.д.%
    Двуокись углерода (СО2) оптический датчик 0 - 2 об.д.%
    Кислород (О2) эл-химический датчик 0 - 30 об.д.%

    При заказе дополнительно оговаривается:

    • необходимость установки встроенного микрокомпрессора для принудительного отбора газовой пробы;
    • необходимость поставки и количество дополнительных калибровочных камер.
