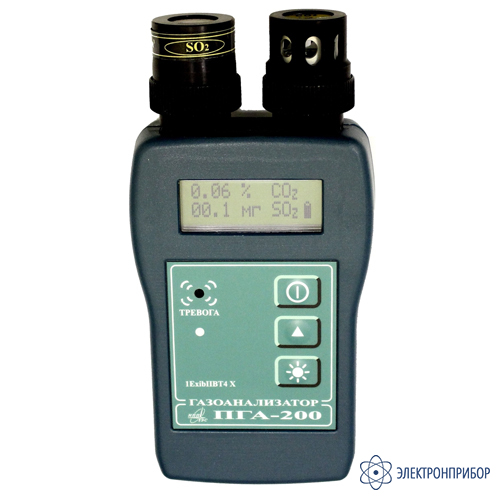

ПГА-200 — газоанализатор

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      27731-10

    • Производитель

      Прочие

    Назначение газоанализатора ПГА-200:

    Предназначен для одновременного непрерывного измерения концентраций двух газов в зависимости от комплектации датчиками: диоксида углерода, кислорода и широкого спектра токсичных газов из ряда NO2, SO2, CO, H2S в газовоздушной среде на взрывоопасных объектах и в рабочих зонах в соответствии с ГОСТ 51330.9-99 и ГОСТ 12.1005-88.

    Область применения газоанализаторов - взрывоопасные зоны помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах

    Сигнализация:

    Газоанализаторы обеспечивают световую и звуковую предупредительную и аварийную сигнализацию по двум фиксированным уровням в каждом из каналов.

    Предусмотрена возможность изменения порогов сигнализации, установка нуля и калибровка с помощью кнопок на лицевой панели прибора.

    Измерительные каналы:

    Газоанализатор имеет два измерительных канала, предназначенных для установки следующих датчиков:

    Исполнение I измерительный канал II измерительный канал
    ПГА-200 мод 1 Оптический CO25%, CO220% Электрохимический O2,NO2,SO2,CO,H2S
    ПГА-200 мод 2 Электрохимический O2,NO2,SO2,CO,H2S Электрохимический O2,NO2,SO2,CO,H2S

    Измеряемые по двум каналам величины одновременно отображаются на табло.

    Электрохимические датчики:

    Комплектация газоанализатора электрохимическими датчиками определяется потребителем и при необходимости может быть дополнена.

    Поверенный откалиброванный сменный датчик из комплекта поставки имеет удобное крепление и легко устанавливается в разъем на корпусе газоанализатора.

    Настройка на сменный датчик происходит автоматически.

    Датчики имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и настроечные параметры; при подключении к базовому блоку значения коэффициентов считываются процессором.

    Оптические датчики:

    Использование уникальных оптических датчиков разработки “РНИИ “Электронстандарт” обеспечивает новым газоанализаторам серии ПГА:

    • высокую стабильность нуля;
    • устойчивость к воздействию агрессивных сред и концентрационных перегрузок, выводящих из строя приборы, в основе действия которых лежат химические реакции;
    • высокую для портативных приборов чувствительность, селективность, широкий диапазон измерения концентраций;
    • низкую погрешность
  • Технические данные:

    ГАЗ Тип датчика Диапазон измерения Абсолютная погрешность Относительная погрешность
    Диоксид углерода CO2 оптический 0-5 об. %
    0-20 об. %
    ±(0,10+0,04Сх) об.д.%
    ±(0,5+0,075Сх) об.д.%
    -
    Кислород O2 Эл. хим 0-30 об.% ±(0,20+0,04Сх)об.д.% -
    Оксид углерода CO Эл. хим 0-20мг/м3
    20-120мг/м3
    ± 5 мг/м3
    -
    -
    ± 25 %
    Сероводород H2S Эл. хим 0-10мг/м3
    10-45мг/м3
    ± 2,5 мг/м3 -
    ± 25 %
    Диоксид азота NO2 Эл. хим 0-2мг/м3
    2-20мг/м3
    ± 0,5 мг/м3
    -
    -
    ± 25 %
    Диоксид серы SO2 Эл. хим 0-8мг/м3
    8-50мг/м3
    ± 2 мг/м3
    -
    -
    ± 25 %

    Примечание. СX – измеренное значение концентрации газа; в соответствии с ГОСТ 12.1.005-88 при измерениях концентраций вредных газов в воздухе рабочей зоны ниже ПДК границы допускаемой абсолютной погрешности измерений должны составлять ± 0,25 ПДК в мг/м3.

    Параметр Значение
    Способы пробоотбора Диффузионный, принудительный, ручная прокачка
    Быстродействие, Т90 , не более 30 с для оптических датчиков
    60 с для электрохимических
    Время работы без подзарядки, не менее 20 часов
    Диапазон рабочих температур от минус 20 до +40 C
    Питание акумуляторная батарея 2,4 В
    Габариты 160х80х30 мм
    Масса не более 0,3 кг

    Автоматическое сохранение текущих измерений с заданным интервалом времени.

    Вывод результатов измерений на персональный компьютер.

    Возможность программной установки нуля, калибровки, изменения порогов сигнализации.

    Индикация разряда аккумуляторов.

    При заказе дополнительно оговаривается:

    • По запросу ПГА-200 может комплектоваться оптическим датчиком ДГО на C2H5OH (этанол).
    • Необходимость поставки и количество дополнительных калибровочных камер.
    • Необходимость поставки и количество дополнительных устройств забора газовых проб (УЗГП).
    • Необходимость поставки шнура интерфейсного для вывода информации на внешнюю ЭВМ и СД.
