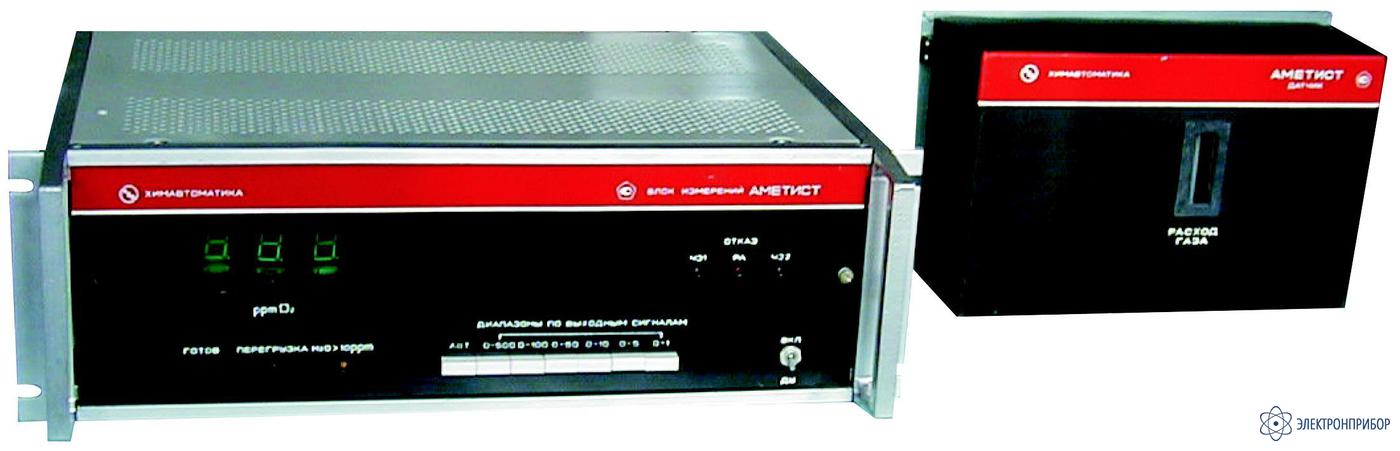

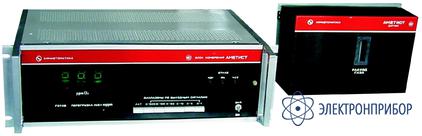

АМЕТИСТ — газоанализатор

Сохранить в PDF Распечатать
  • Назначение газоанализатора АМЕТИСТ:

    Предназначен для измерений объёмной доли кислорода в водороде, азото-водородных смесях, смесях водорода с инертными газами и представляет собой цифровой стационарный прибор непрерывного действия. Принцип действия газоанализатора основан на взаимодействии в реакторе микропримеси кислорода с водородом и поглощении образующейся в реакторе воды сорбентом кулонометрического чувствительного элементас одновременным электролитическим разложением её на кислород и водород.

    Датчик газоанализатора выполнени во взрывозащищённом исполнении с категорией взрывозащиты 1ЕхdIICT1 и может устанавливаться во взрывоопасных зонах класса В-1а. Блок измерений предназначен для эксплуатации во взрывобезопасных помещениях.

    Газоанализатор используется в технологических процессах металлургической, химической, электронной промышленности, где необходим водород особой чистоты.

    Показатели конкурентоспособности:

    • Автоматический выбор области значений измеряемой величины;
    • Широкий диапазон входного давления анализируемого газа;
    • Удобная цифровая индикация показаний;
    • Устройство сигнализации при достижении в анализируемом газе заданной объёмной доли кислорода;
    • Наличие обзорных диапазонов объёмной доли кислорода 0…1 и 0…500 млн-1;
    • Простота монтажа и удобство эксплуатации;
    • Возможность размещения блоков газоанализатора друг от друга на расстоянии до 300 м.
  • Технические характеристики газоанализатора АМЕТИСТ:

    Параметр Значения
    Диапазоны измерений объёмной доли кислорода 0…5, 0…10, 0…50, 0…100 млн-1
    Основная приведенная погрешность:
    - в диапазонах 0…5 и 0…10 млн-1
    - в диапазонах 0…50 и 0…100 млн-1

    ± 10%
    ± 6%
    Время установления показаний 5 мин
    Унифицированный выходной сигнал для каждого диапазона измерений 0…5 мА
    Расход газа через газоанализатор, не более 500 см3/мин
    Параметры анализируемого газа:
    - температура
    - давление

    от +5 до +50 °С
    0,05 ... 40 МПа (0,5…400 кгс/см2)
    Температура окружающего воздуха от +5 до +50 °С
    Потребляемая мощность, не более 30 Вт
    Габаритные размеры:
    - датчик
    - блок измерений

    160 × 320 × 360 мм
    160 × 400 × 530 мм
    Масса:
    - датчик
    - блок измерений

    15 кг
    15 кг
    Средняя наработка на отказ, не менее 20000 ч
    Средний срок службы, не менее 8 лет
