Осциллографы лабораторные

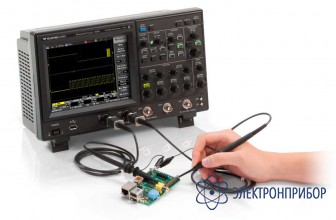

WAVEJET TOUCH 334R — осциллограф цифровой запоминающий

Код товара: 37131
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      60893-15

    • Производитель

      LeCroy, США

    Краткие характеристики осциллографов цифровых запоминающих WaveJet Touch 334R, WaveJet Touch 354R:

    • 4 канала
    • Полосы пропускания: 350, 500 МГц
    • Частота дискретизации 1 ГГц на канал, 2 ГГц при объединении
    • Объем памяти 2,5 MБ на канал, 5 МБ при объединении
    • Авто- и курсорные измерения (26 параметров), отображение статистики
    • Математические преобразования (включая БПФ)
    • Режим «История» (запись и воспроизведение до 2048 кадров), усреднение (2/4/8/…/65536), пиковый детектор (от 1 нс)
    • Развитая система синхронизации (в том числе ТВ-сигнал, логический шаблон, последовательные протоколы I2C, SPI, UART/RS-232)
    • Тестирование по «маске», режим отбраковки (годен/не годен)
    • Цветной сенсорный TFT-дисплей с диагональю 19 см
    • Порт USB на передней панели (сохранение данных)
    • Интерфейсы USB, GPIB, LAN (дистанционное управление)
    • Совместим с 16-канальным логическим анализатором LogicStudio 16
    • Ультрабыстрый выход на рабочий режим (< 5 с)
    • Гарантия 3 года
  • Сравнительниая таблица технических характеристик осциллографов цифровых запоминающих серии WaveJet Touch 3x4R:

    Параметр WAVEJET TOUCH 334R WAVEJET TOUCH 354R
    Значение
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Число каналов 4
    Полоса пропускания (-3 дБ) 350 МГц 500 МГц
    Время нарастания 1 нс 700 пс
    Коэф. отклонения (Коткл.) 2 мВ/дел…10 В/дел (1 МОм)
    2 мВ/дел…2 В/дел (50 Ом)
    Погрешность установки Коткл ±1,5% от полной шкалы
    Ограничение ПП 200 кГц, 2 МГц, 20 МГц, 100 МГц
    Входной импеданс 1 МОм ± 1% / 16 пФ; 50 Ом ± 1%
    Макс. входное напряжение 5 В скз (50 Ом), 400 В пик (1 МОм)
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэф. развертки (Кразв.) 1 нс-50 с/дел 500 пс-50 с/дел
    Погрешность установки Кразв 0,001%
    СИНХРОНИЗАЦИЯ
    Источник синхросигнала Канал (1, 2, 3, 4), внешний, внешний/10, сеть
    Режимы запуска развертки Автоколебательный, Ждущий, Однократный, Стоп
    Виды синхронизации Фронт, длительность, число импульсов, отложенная, ТВ (NTSC, PAL/SECAM), логический шаблон, I2C, SPI, UART
    Фильтры DC, AC, HFREJ, LFREJ, Noise Reject
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит
    Макс. частота дискретизации 1 ГГц на канал / 2 ГГц при объединении каналов
    Эквив. дискретизация до 100 ГГц
    Объем памяти 2,5 МБ на канал / 5 МБ при объединении каналов
    Режимы сбора данных Выборка, Пик. детектор; Усреднение; Увеличенное разрешение АЦП
    Пиковый детектор Длительность выброса не менее 1 нс
    Режим самописца 50 мс/дел - 50 с/дел
    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
    Автоматические измерения 26 параметров, статистика (мин, макс), отображение одновременно до 4 параметров
    Математика Базовые функции + БПФ (на участке до 8 кБ, оконные функции прямоугольное/фон Хана/плоское), интеграл, производная
    Допусковый контроль Тестирование по маске, отбраковка (годен/не годен)
    Масштабирование (Zoom) Растяжка участков осциллограмм с отображением в отдельной части координатной сетки
    Режим «История» Запись и воспроизведение до 2048 кадров («Replay Mode»)
    Интерфейсы Порт USB на передней панели для flash (сохранение данных), USB, LAN, GPIB на задней панели для ДУ
    ПРОБНИК
    Тип PP006A
    Полоса пропускания 500 МГц
    Коэффициент деления 10:1
    Входной импеданс 10 МОм // 12 пФ
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Цветной (TFT), разрешение 640×480 (VGA), диагональ 19 см
    Напряжение питания 100…240 В (±10 %), 50 Гц; 100…120 В (±10 %), 400 Гц
    Габаритные размеры 190 × 330 × 124 мм
    Вес 3,7 кг
  • Комплект поставки WAVEJET TOUCH 334R

    Наименование Количество
    1. Осциллограф WaveJet Touch 334R 1
    2. Крышка на переднюю панель 1
    3. Шнур питания 1
    4. Делитель 1:10 4
    5. Руководство по эксплуатации 1
