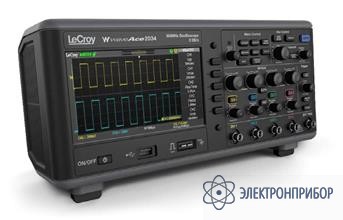

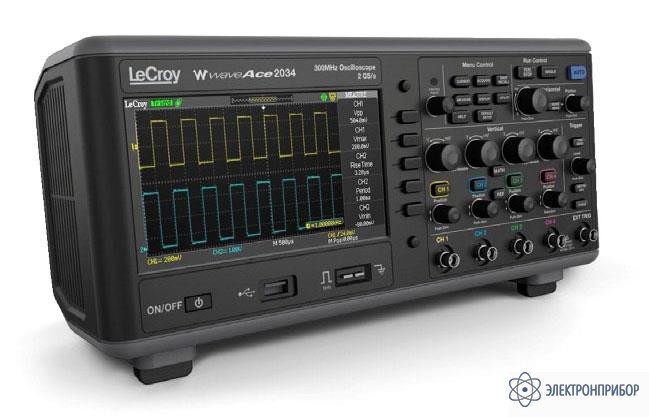

WA 1002 — осциллограф цифровой запоминающий

Код товара: 31281
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      53945-13

    • Производитель

      LeCroy, США

    Особенности осциллографа цифрового запоминающего WA 1002

    • Количество каналов: 2
    • Полоса пропускания 60 МГц
    • Максимальная частота дискретизации 1 ГГц; эквив. 25 ГГц (периодич. сигнал)
    • Максимальнаый объем памяти: 2 МБ
    • Интерполяция: Sin X/х, линейная
    • 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
    • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
    • Автоматические (до 32-х параметров) и курсорные Δ-измерения
    • Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
    • Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров),пиковый детектор 10 нс
    • Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала «Годен/негоден»
    • Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
    • Большой цветной ЖК-дисплей: 8х18 дел., диагональ 17,8 см., режим послесвечения (1 с, 2 с, 5 с, беск., выкл.)
    • Интерфейс: USB 2.0 для управления и записи данных (2)
  • Технические характеристики осциллографа цифрового запоминающего WA 1002:

    Параметр Значение
    Канал вертикального отклонения
    Число каналов 2
    Полоса пропускания (-3 дБ) 0…60 МГц
    Коэффициент отклонения (Коткл.) 2 мВ/дел…10 В/дел
    Погрешность уст. Коткл. ± 3%
    Время нарастания 5,8 нс
    Входной импеданс 1 МОм/18 пФ
    Максимальное входное напряжение 400 В пик-пик (х10)
    Связь по входу Открытый, закрытый, земля
    Коэффициент деления 1х, 10х, 100х, 1000х
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 2,5 нс-50 с/дел
    Погрешность установки Кразв. 0,01%
    Режимы работы Основной, окно, ZOOM окна, самописец, X-Y
    Синхронизация
    Источники синхросигнала Любой из каналов или внешний источник
    Режимы запуска развертки Автоколебательный, ждущий
    Виды синхронизации Фронт/срез, длительность, ТВ, время нарастания, попеременно (ALT)
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Макс. частота дискретизации 1 ГГц при объединении каналов, 500 МГц на канал
    Эквивалентная частота дискретизации 50 ГГц
    Интерполяция Линейная, Sin X / X
    Объем памяти 1 МБ на канал (2 МБ при объединении каналов)
    Режимы сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел)
    Курсорные измерения
    Режимы ручной, автоизмерения, слежение (трэк)
    Виды измерений ΔU; ΔT; 1/ΔT
    Автоматические измерения
    По вертикали Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
    Измерение задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Дополнительные возможности
    Интерфейс На передней панели: USB для сохранения данных
    На задней панели: USB для дистанционного управления
    Математика Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
    Документирование
    результатов
    Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля
    Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения
    Общие данные
    ЖК-дисплей TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел)
    Напряжение питания 100…240 В (±10 %), 50 Гц
    Габаритные размеры 313 × 163× 115.8 мм
    Масса 2,78 кг
  • Комплект поставки WA 1002

    Наименование Количество
    1. Осциллограф цифровой запоминающий WA 1002 1
    2. Шнур питания 1
    3. Делитель 1:1/1:10 2
    4. Руководство по эксплуатации 1
