TPS2024B — осциллограф цифровой запоминающий

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      48472-11

    • Производитель

      Tektronix, США

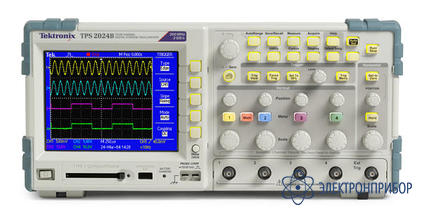

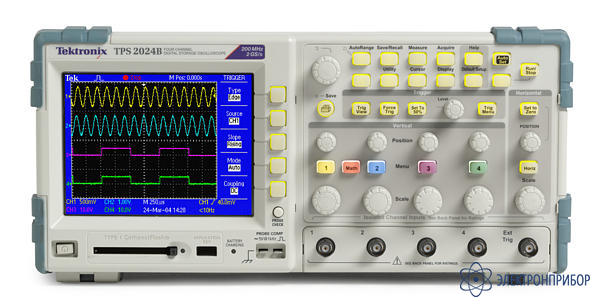

    TPS2024B осциллограф цифровой запоминающий 4 канала x 200МГц

  • Технические характеристики осциллографа TPS-2024B:

    Канал вертикального отклонения
    Число каналов 4
    Полоса пропускания (-3дБ) 0 …200МГц,
    0…20 МГц при 2 мВ/дел
    Ограничение полосы пропускания до 20 МГц
    Коэф. отклонения (Коткл.) 2мВ/дел…5В/дел (шаг 1-2-5) плавная регулировка
    Погрешность установки (Коткл.) ± 3 %
    Время нарастания < 2,1 нс
    Входной импеданс 1 МОм (± 2 %) / (20 ± 3) пФ
    Макс. входное напряжение 300 В ср. кв., до 1000 В с пробником P5120 (в комплект не входит)
    Режимы работы Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4)
    Математика CH1 - CH2, CH2 - CH1, CH3 - CH4, CH4 - CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4; БПФ
    Канал горизонтального отклонения
    Коэф. развертки (Кразв.) 2,5 нс…50 с/дел
    Погрешность установки Кразв. ± 50 ppm (± 0,005 %)
    Режимы работы Основной, окно, ZOOM окна, X-Y
    Синхронизация
    Источники синхросигнала Канал 1 (2, 3, 4), сеть, внешний, внешний 1:5
    Режимы запуска развертки Автоколебательный, ждущий, ТВ ( NTSC, PAL / SECAM), по длительности импульса (33 нс…10 с)
    Фильтры синхронизации Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума
    Внешняя синхронизация (1:1) Чувствительность: 200 мВ (0…100 МГц), 350 мВ (> 100 МГц) Уровень: ± 1,6 В
    Вход внешней синхронизации 1 МОм (± 2 %) / 22 пФ
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Макс. частота дискретизации 2 ГГЦ
    Длина записи 2500 выборок на канал
    Режимы сбора данных Выборка, пик. детектор (> 12 нс); усреднение (2 / 16 / 64 / 128); накопление; послесвечение
    Курсорные измерения
    Функции ∆U; ∆T; 1/∆T
    Автоматические измерения
    Функции по вертикали Макс, мин, пик-пик, среднее, ср. кв. за период
    Функции по горизонтали Частота; период; время нарастания и спада; +/- ширина импульса
    Частотомер
    Разрешение 6 разрядов
    Диапазон измерений 10 Гц…200 МГц
    Дополнительные возможности
    Интерфейс RS-232C; Centronics
    Автоустановка В/дел, с/дел, параметры синхронизации
    Режим X-Y Х – кан 1; Y – кан 2
    Память (стандартно) 8 Мб; возможность расширения до 1 Гб (карта не входит в комплект)
    Входы Развязанные входы (изолированные)
    Общие данные
    ЖК-дисплей 8 × 10 дел (разрешение 320 х 240)
    Напряжение питания 120…240 В (± 10 %), 45…66 Гц (автовыбор)
    Габаритные размеры 324 х 151 х 125 мм
    Масса ( с 1 батареей ) 3,2 кг
  • Комплект поставки TPS2024B

    Наименование Количество
    1. Осциллограф TPS2024 1
    2. Сетевой провод 1
    3. Делитель 1:1/1:10 2
    4. Руководство по эксплуатации 1
  • Дополнительная комплектация TPS2024B
