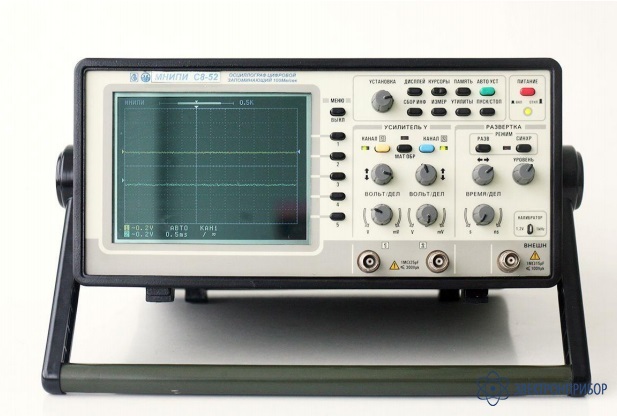

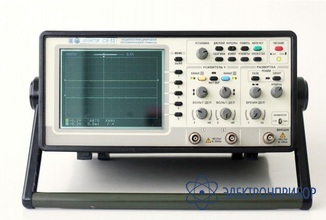

С8-52 — осциллограф запоминающий цифровой двухканальный

Сохранить в PDF Распечатать
  • Описание осциллографа С8-52:

    С8-52 предназначен для исследования и измерения параметров периодических электрических сигналов в полосе частот от 0 до 120 МГц и однократных сигналов в полосе частот до 10 МГц.

    Осциллограф обеспечивает цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 500 с, автоматическое измерение амплитудно-временных параметроввходного сигнала с выводом результата измерения на цветной жидкокристаллический индикатор (ЖКИ).

    Особенности осциллографа С8-52:

    • Полоса пропускания 120 МГц
    • 2 канала, вход внешней синхронизации
    • Чувствительность по вертикали 2 мВ/дел
    • Частота дискретизации до 250 Мвыб/сек, в реальном масштабе времени
    • Длина записи до 16 К отсчетов в каждом канале
    • Цветной ЖК экран со светодиодной подсветкой
    • Курсорные и автоматические измерения
    • Интерфейс USB и RS-232
    • Встроенный аккумулятор
    • Жесткие условия эксплуатации
  • Технические характеристики осциллографа С8-52:

    Параметр Значение
    Вертикальное отклонение
    Число каналов 2
    Полоса пропускания: 0 - 120 МГц
    Время нарастания ПХ ≤ 2,9 нс
    Входной импеданс 1±0,03 МОм, 25 пФ
    Входной импеданс с делителем 1:10 10±0,03 МОм, 19 пФ
    Коэффициенты отклонения 2 мВ/дел - 20 В/дел (шаг 1-2-5)
    Горизонтальное отклонение
    Частота дискретизации: 250 МГц
    Коэффициенты развёртки 1 нс/дел - 10 с/дел (шаг 1-2-5)
    Режим запуска развертки Автоматический, ждущий, однократный
    Синхронизация Внутренняя, внешняя
    Общие характеристики
    Встроенный калибратор "меандр" 1 кГц, 1,2 В
    Интерфейс RS-232C и USB
    Тип экрана ЖКИ
    Размер экрана 90x72 мм (108х72 мм)
    Питание 230±23) В, (50±0,5) Гц
    Габаритные размеры (HxWxD) 152x346x252 мм
    Масса 7 кг
    Условия эксплуатации:
    Рабочая температура
    Влажность

    от -10 до +40 °С
    90% при 25 °С
  • Комплект поставки С8-52

    Наименование Количество
    1 Осциллограф запоминающий цифровой двухканальный - С8-52 1
