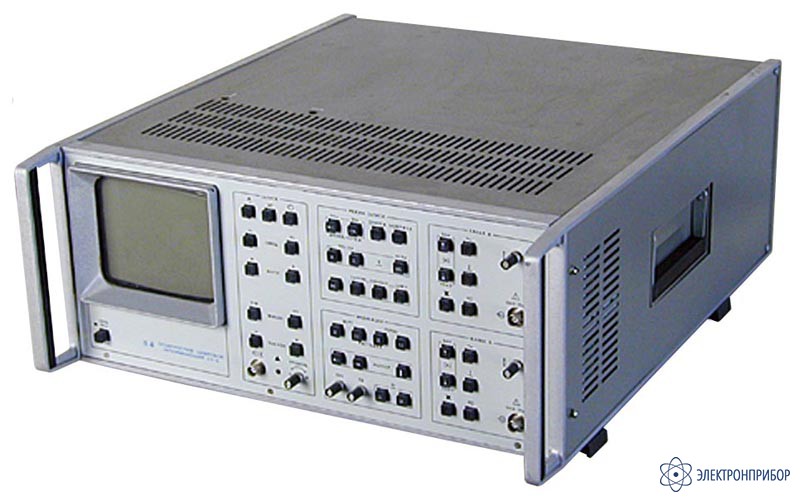

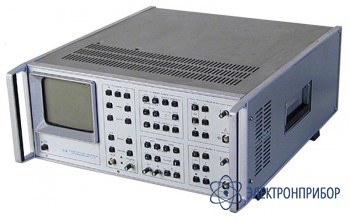

С8-40 — цифровой осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Производитель

      Прочие

    Назначение осциллографа С8-40:

    Осциллограф С8-40 представляет собой 2х-канальный цифровой осциллограф с диапазоном частот исследуемых сигналов 200 МГц. Прибор регистрирует одиночные события с частотой выборки до 200 Мвыб/с на канал и повторяющиеся сигналы - до 10 Гвыб/с. Осциллограф создан на основе новейших достижений электроники с применением современной элементной базы ведущих зарубежных фирм и технологии поверхностного монтажа. Разработан с применением в своем составе ПЭВМ типа IBM PC. Программное обеспечение осциллографа С8-40, реализованное в операционной системе Windows, максимально ориентировано на работу с пользователем и обеспечивает управление режимами оцифровки, накопления, отображения и математической обработки измеряемых сигналов в операционной системе Windows 2000/XP. Большое количество стандартных высокоэффективных программ может быть легко использовано в таком приборе для дополнительной обработки, документирования измерительной информации, построения графиков и т.д. Удобный пользовательский интерфейс обеспечивает широкий выбор аппаратных и программных установок и предустановок (амплитудные и временные масштабы и диапазоны, типы входов и временные масштабы и диапазоны, режимы синхронизации, единицы измерения, цвета элементов и многое другое. Разнообразные детальные измерения с помощью курсоров очень помогают в работе, результаты постоянно присутствуют в строке статуса. Имеются большие возможности дополнительной математической обработки измерительной информации: усреднение, сглаживание измеряемых сигналов, интерполяция между отсчетами, спектральный анализ ( прямое и обратное преобразования Фурье). Все текущие измерения автоматически фиксируются в рабочей области программы и снабжаются рабочими этикетками. Их можно затем просматривать, сохранять, удалять, переименовывать, снабжать комментариями, вызывать ранее измеренные данные.Большой цветной экран с высоким разрешением (SVGA) обеспечивает качественное отображение сигнала.

  • Технические характеристики осциллографа С8-40:

    Параметр Значение
    Полоса частот регистрируемых периодических сигналов 200 МГц
    Максимальная частота дискретизации 200 МГц
    Вертикальное разрешение 8 бит
    Время нарастания переходной характеристики 3,5 нс
    Диапазон исследуемых сигналов 0,002 - 40 В (250 В с дел. 1:10)
    Число каналов 2
    Число разрядов АЦП 8
    Объем памяти на канал 128 Кбайт
    Пред-послезапуск ±100 %
    Основная погрешность измерений
    -амплитудных параметров 2 %
    -временных параметров 1,5 %
    Входной импеданс 1 МОм/25 пФ
    Размер экрана стандартный 15" SVGA монитор
    Диапазон рабочих температур +10...+35°С
    Питание 220 В ± 10 %, 50 - 60 Гц
    Потребляемая мощность 250 ВА
    Габаритные размеры 408х362х165 мм (блока осциллографа)
    Масса (блока осциллографа) 6 ,5 кг
