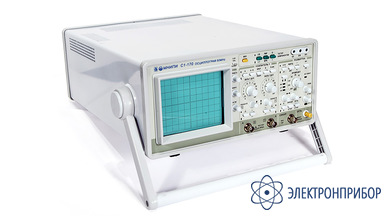

С1-170 — осциллограф универсальный аналоговый двухканальный

Сохранить в PDF Распечатать
  • Назначение осциллографа аналогового двухканального С1-170

    С1-170 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-50 МГц.

    Особенности осциллографа аналогового двухканального С1-170

    • Полоса пропускания 0-50 МГц
    • Режим X-Y с калиброванным коэффициентом отклонения
    • Два канала
    • Встроенный тестер компонентов
  • Технические характеристики осциллографа аналогового двухканального С1-170

    Параметр Значение
    Вертикальное отклонение
    Число каналов 2
    Полоса пропускания: 0-50 мГц
    Коэффициенты отклонения 2 мВ/дел-10 В/дел (шаг1-2-5)
    Погрешность установки ± 3%, ±4 % с делителем 1:10
    Время нарастания ПХ ≤ 14 нс
    Входной импеданс 1 МОм/25 пФ, (с делителем 1:10 10 МОм/12 пФ)
    Входное напряжение:
    с открытым входом
    с закрытым входом
    с делителем 1:10

    ≤110
    ≤110
    ≤250
    Режимы по вертикали:
    Канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б
    Горизонтальное отклонение
    Коэффициенты развёртки 100 нсек/дел-0,1 сек/дел, , (шаг1-2-5)
    Погрешность установки ± 4% , с растяжкой ±5%
    Растяжка развёртки x 10
    Режимы развёртки автоколебательный, ждущий
    Синхронизация
    Источники канал А, канал Б, сеть, внешняя
    Вход и уровень внешней синхронизации 1 Мом/25 пФ; 0,2 - 10 В
    режим X-Y:
    Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %)
    Тестер компонентов
    ось Х ±12 В
    ось Y ±12 мА
    Тестовый ток базы ступеньки (0; 20; 40; 60; 80) мкА, коэффициент. деления 1/8
    Тестовое напряжение З-И ступеньки (0; 2; 4; 6; 8) В, коэффициент деления 1/8
    Общие характеристики
    Встроенный калибратор "меандр" (1000±10) Гц, (0,6±0,006) В
    Размер экрана 80x100 мм
    Питание 220 В ±10%, 50 Гц
    Потребляемая мощность 80 В · А
    Габаритные размеры (HxWxD) 140x300x380 мм
    Масса 7 кг
    Условия эксплуатации:
    Рабочая температура
    Влажность

    5°С - 40°С
    80% при 25 °С
  • Комплект поставки С1-170

    Наименование Количество
    1. Осциллограф универсальный аналоговый двухканальный С1-170 1
