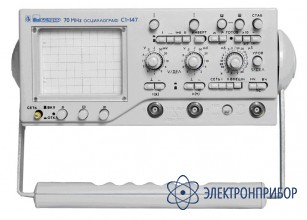

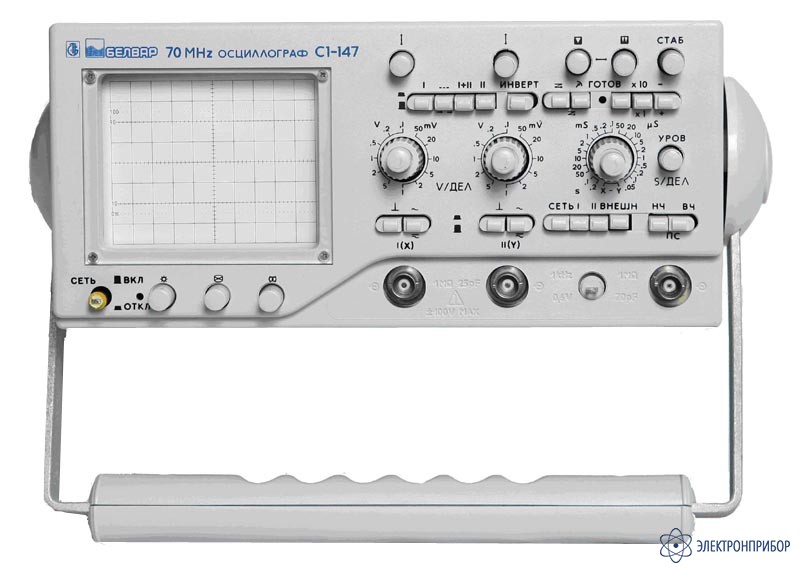

С1-147 — осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Производитель

      Прочие

    Назначение осциллографа универсального С1-147:

    Осциллограф универсальный С1-147 обеспечивает визуальное наблюдение и измерение амплитудных и временных параметров электрических сигналов по шкале экрана электронно-лучевой трубки. Переключаемый ВЧ-НЧ фильтр сигнала синхронизации предоставляет возможность получить устойчивое изображение сигнала при наличии помех. Наличие режима X - Y позволяет исследовать функциональную зависимость между двумя сигналами.

  • Технические характеристики осциллографа универсального С1-147:

    Параметр Значение
    Вертикальное отклонение
    Количество каналов 2
    Режимы отображения канал 1, канал 2
    измерение полярности в канале 2
    суммирование сигналов каналов 1 и 2
    поочередная коммутация каналов 1 и 2
    Полоса пропускания 70 МГц
    Диапазон частот синхронизации до 100 МГц
    Время нарастания 4.6 нс (5мВ/дел-5 В/дел)
    35 нс (1мВ/дел-2 мВ/дел)
    Коэффициенты отклонения 1 мВ/дел...5 В/дел
    Погрешность ± 3 % (5 мВ/дел...5 В/дел)
    ± 4 % (1 мВ/дел...2 В/дел)
    Входной импеданс 1 МОм/25 пФ
    Макс. входное напряжение 100 В (эффективное значение)
    300 В (с делителем 1:10)
    Горизонтальное отклонение
    Коэффициенты развертки 50 нс/дел...0,2 с/дел (плюс усилитель х10)
    Погрешность ± 3 % ,± 4 % (в режиме х10)
    Режимы развертки авто, ждущий,однократный
    Параметры синхронизации
    Источники синхронизации канал 1, канал 2, внешний,от сети
    Внутренняя синхронизация 10 Гц ... 100 МГц
    Внешняя синхронизация 10 Гц ... 70 МГц
    Режим X - Y
    Полоса пропускания 20Гц-3МГц
    Коэффициенты отклонения 2 В/дел
    Общие характеристики
    Калибратор меандр (1 кГц, 0.6 В)
    Экран 80х60 мм (10х8 дел)
    ускоряющее напряжение 8 кВ
    Питание 220 В ± 10 % , 50 Гц
    Диапазон рабочих температур 5 - 40° С
    Потребляемая мощность 50 ВА
    Габаритные размеры 410х300х130 мм
    Масса 5,5 кг
