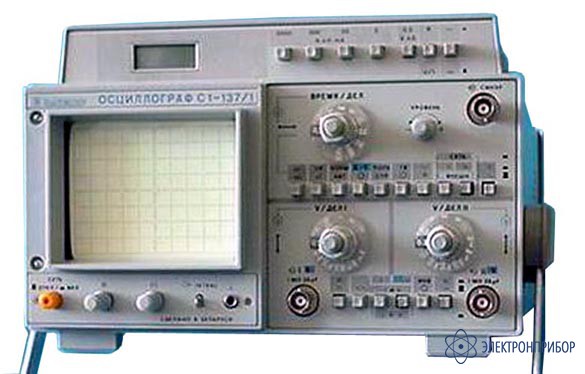

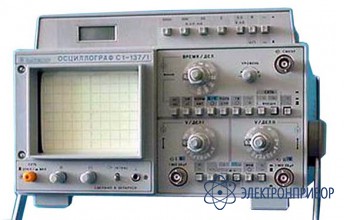

С1-137 — осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Производитель

      Прочие

    Назначение осциллографа С1-137:

    Двухканальный осциллограф С1-137 с полосой пропускания 25 Мгц отличается компактной конструкцией, небольшой массой и простотой управления. Высокая чувствительность прибора (2 мВ/дел) позволяет производить обнаружение помех, шума, наложения и искажения на малых амплитудах исследуемого сигнала.

  • Технические характеристики осциллографа С1-137:

    Параметр Значение
    Вертикальное отклонение
    Количество каналов 2
    Режимы отображения канал 1, канал 2
    суммирование сигналов каналов 1 и 2
    поочередная коммутация каналов 1 и 2
    Полоса пропускания 25 МГц
    Время нарастания 14 нс
    Коэффициенты отклонения 2 мВ/дел ... 5 В/дел
    Погрешность ± 4 %
    Входной импеданс 1 Мом/20 пФ
    Макс. входное напряжение 100 В (эффективное значение)
    300 В (с делителем 1:10)
    Горизонтальное отклонение
    Коэффициенты развертки 200 нс/дел ... 0,2 с/дел
    (плюс усилитель х10)
    Погрешность ± 4 % , ± 5 % ( в режиме х10)
    Режимы развертки авто, ждущий
    Параметры синхронизации
    Источники синхронизации канал 1, канал 2, внешний
    ТВ (строка, поле)
    Внутренняя синхронизация 10 Гц ... 25 МГц
    Внешняя синхронизация 10 Гц ... 25 МГц
    Режим X - Y
    Полоса пропускания 1 МГц (3 дБ)
    Коэффициенты отклонения 2 мВ/дел ... 5 В/дел
    Погрешность ± 10 %
    Общие характеристики
    Калибратор меандр (1 кГц, 1 В)
    Экран 60 х 80 мм (8 х 10 дел)
    ускоряющее напряжение 8 кВ
    Питание 127/220 В ± 10 %, 50 Гц
    Диапазон рабочих температур 5 - 40°С
    Потребляемая мощность 40 ВА
    Габаритные размеры 375 х 270 х 130 мм
    Масса 5 кг
