С1125, С1 125

Осциллографы лабораторные

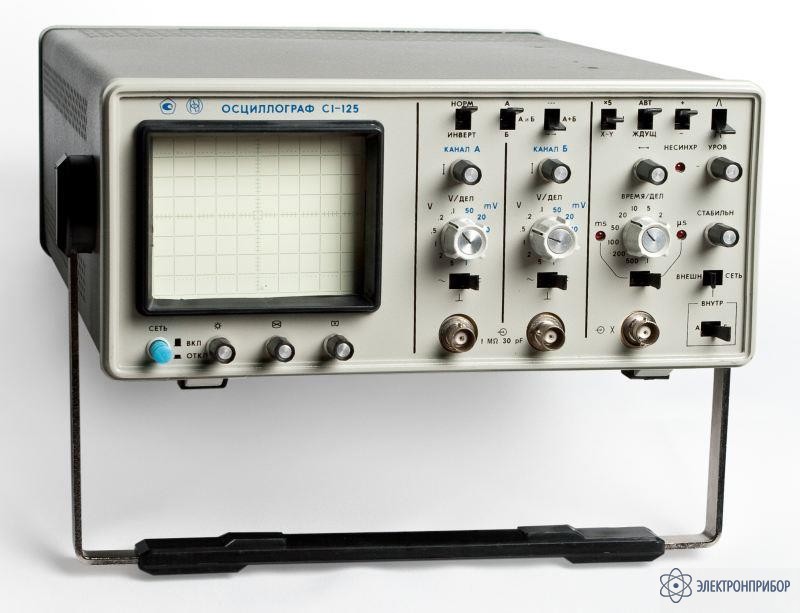

С1-125 — осциллограф универсальный двухканальный

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Производитель

      Прочие

    Назначение осциллографа универсального двухканального С1-125:

    Осциллограф универсальный С1-125 позволяет исследовать электрические сигналы путем визуального наблюдения и измерения амплитудных и временных параметров по шкале экрана электронно-лучевой трубки (ЭЛТ) в полосе частот до 10 МГц в лабораторных, цеховых и полевых условиях (жесткие условия эксплуатации). Возможно сопоставление и измерение формы и параметров двух сигналов, подаваемых на каналы А и Б.

  • Технические характеристики осциллографа универсального двухканального С1-125:

    Параметр Значение
    Число каналов 2
    Полоса пропускания (0 … 10) МГц
    Вертикальное отклонение:
    Коэффициент отклонения 1 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1,2,5)
    основная погрешность ±4%
    Максимально допустимое суммарное значение постоянного и переменного напряжения:
    при закрытых входах 100 В
    на открытом входе 90 В
    с делителем 1:10 300 В
    Время нарастания переходной характеристики 35 нс
    Входной импеданс 1 МОм
    Входная емкость:
    при непосредственном входе 30 пФ
    с делителем 1:10 12 пФ
    Режим работы:
    канал А при синхронизации развертки от канала А,
    канал Б при синхронизации развертки от канала Б,
    канал А и Б в режиме поочередной или прерывистой коммутации,
    сложение сигналов каналов А и Б, изменение полярности сигналов канала А
    Горизонтальное отклонение:
    Коэффициент развертки 20 нс/дел … 0,5 с/дел (ступенчато соответственно ряду чисел 1,2,5)
    основная погрешность ±4%
    погрешность при использовании растяжки ±5%
    Растяжка развертки 5 раз
    Режим работы развертки: автоколебательный, ждущий
    Синхронизация:
    Диапазон частот 10 Гц … 10 МГц
    Источники внутренняя, внешняя, сеть
    Амплитуда внешней синхронизации (0,2 … 5) В
    Величина изображения (внутренняя синхронизация исследуемым сигналом) (0,8 …8) делений
    Общие характеристики:
    Встроенный калибратор выдает импульсы прямоугольной формы: амплитуда 0,6 В
    погрешность ±1%
    частота 1 кГц
    погрешность ±1%
    Размер экрана ЭЛТ 60×80 мм (8×10 делений)
    Ширина линии луча 0,8 мм
    Электропитание:
    - от сети переменного тока 220 В, 50 Гц
    220 В или 115 В, 400 Гц
    потребляемая мощность 35 В.А
    - от источника постоянного тока 27 В
    потребляемая мощность 21 Вт
    Условия эксплуатации:
    - температура окружающей среды (-30 … +50)°С
    - относительная влажность при температуре +25°С 98%
    - атмосферное давление (400 …780) мм рт. ст.
    Время непрерывной работы 16 ч
    Габаритные размеры 285 × 120 × 385 мм
    Масса 4,9 кг
  • Комплект поставки С1-125

    Наименование Количество
    1. Осциллограф универсальный двухканальный С1-125 1
