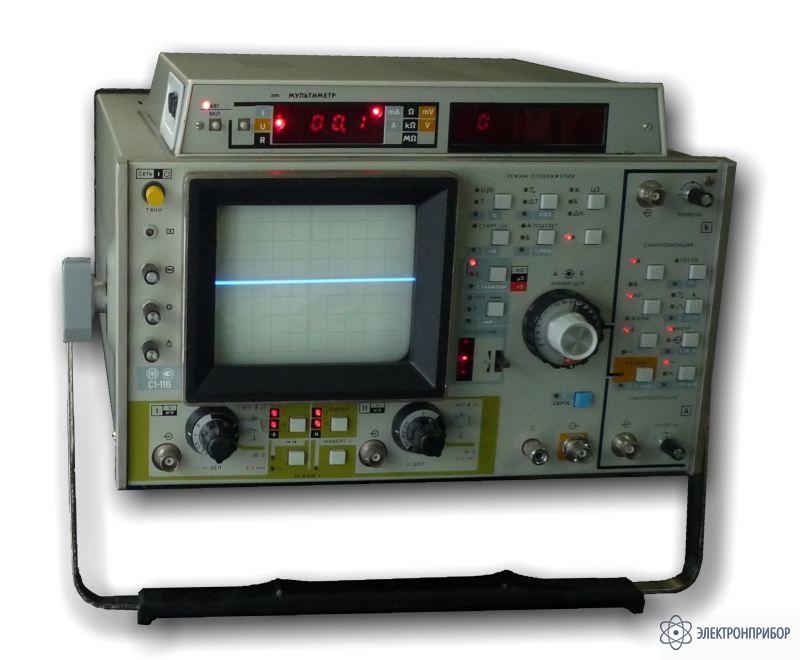

С1-116 — осциллограф двухканальный

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Производитель

      Прочие

    Функциональные возможности осциллографа-мультиметра двухканального С1-116:

    Возможность выбора входного импеданса 1 МОм или 50 Ом улучшает измерительные качества осциллографа и расширяет его применение. Возможность отображения результатов измерения амплитудных и временных параметров сигналов на цифровом табло при использовании экрана ЭЛТ как нуль – индикатора повышает точность измерений.

    Существует возможность измерения напряжения, тока и сопротивления с помощью встроенного мультиметра с автоматическим выбором пределов измерения и отображением результатов на отдельном цифровом табло.

    Предусмотрена возможность фотографирования осциллограмм.

    Имеются выходы для запуска внешних устройств.

    Наличие развертки А, развертки А подсвеченной разверткой Б, развертки Б задержанной, смешанной, растянутой разверток, аналоговой и цифровой задержки развертки позволяет наблюдать сигнал одновременно в двух масштабах времени, обеспечить повышение точности измерения временных интервалов в любом из каналов и между двумя точками, расположенными в разных каналах, сместить линию развертки на экране на N импульсов (событий) влево, обеспечить объем N-го импульса (события) для его изображения, наблюдать одновременно два сигнала, разнесенных на N импульсов (событий).

    Любые значения, получающиеся в процессе измерения временных интервалов и напряжений можно представить в виде 100% значения, что обеспечивает возможность измерения любых амплитудных и временных параметров сигнала в процентах от основных параметров амплитуды и периода повторения, представлять на цифровом табло результаты измерения временных интервалов, частоты и амплитуды исследуемых сигналов.

  • Технические характеристики осциллографа-мультиметра двухканального С1-116:

    Параметр Значение
    Число каналов 2
    Полоса пропускания (0 … 250) МГц
    Вертикальное отклонение:
    Коэффициент отклонения 5 мВ/дел … 2 В/дел (9 ступеней соответственно ряду чисел 1,2,5)
    основная погрешность ±3%
    Допускаемое входное напряжение (суммарное значение постоянного и переменного напряжений) на открытых и закрытых высокоомных входах на частоте 1 кГц и менее 150 В
    при 50-омном входе 5 В (эффектное значение) или 150 В (пиковое значение)
    с выносным делителем 1:10 200 В
    Время нарастания переходной характеристики
    при непосредственном входе 1,5 нс
    с делителем 1:10 1,8 нс
    Параметры входов:
    высокоомный вход:
    активное сопротивление 1 МОм
    входная емкость 9 пФ
    низкоомный вход:
    активное сопротивление 50 Ом
    выносной делитель 1:10:
    активное сопротивление 1 МОм
    входная емкость не более 9 пФ
    Режимы по вертикали: канал 1, канал 2, поочередное изображение каналов 1 и 2 после каждого хода развертки, прерывистое изображение каналов 1 и 2 (частота коммутации около 10 кГц), алгебраическое суммирование (канал 1 плюс канал 2)
    Горизонтальное отклонение:
    Режим работы разверток: развертка А, развертка А подсвеченная (разверткой Б), развертка Б задержанная, развертка смешанная, развертка растянутая (десятикратно)
    Развертка А
    Режимы работы ждущий, автоколебательный, однократный
    Коэффициент развертки 10 нс/дел … 100 мс/дел (22 ступени соответственно ряду чисел 1,2,5)
    основная погрешность ±3%
    погрешность с растяжкой ±4%
    Растяжка развертки 10 раз
    Синхронизация:
    Диапазон частот 50 Гц … 250 МГц
    Уровень синхронизации (0,8 … 8) дел
    Источники: канал 1, канал 2, каналы 1 и 2 (источник синхронизации коммутируется, соответственно коммутации каналов тракта вертикального отклонения), питающая сеть
    Амплитуда внешней синхронизации 100 мВ … 3 В
    Развертка Б (задержанная):
    Режимы работы: автоколебательный (развертка Б запускается автоматически после окончания установленного времени задержки), ждущий (развертка Б запускается сигналом синхронизации после окончания установленного времени)
    Коэффициент развертки 10 нс/дел … 20 мс/дел (соответственно ряду чисел 1,2,5)
    основная погрешность ±3%
    погрешность с растяжкой ±4%
    Растяжка развертки 10 раз
    Синхронизация:
    Диапазон частот 50 Гц … 100 МГц
    Источники:канал 1, канал 2, каналы 1 и 2 (источник синхронизации коммутируется, соответственно коммутации каналов тракта вертикального отклонения)
    Смешанная развертка:
    создается генераторами разверток А и Б, причем начальная часть развертки создается генератором развертки А, а конечная - генератором развертки Б и имеет большую скорость, смешанная развертка работает в однократном режиме
    Аналоговая задержка развертки
    диапазон 50 нс … 0,5 с
    погрешность измерения временных интервалов в зависимости от установленного коэффициента развертки (0,8 … 3)%
    Цифровая задержка развертки: обеспечивает задержку развертки А относительно запуска развертки А, задержку развертки Б в режиме двойной задержки
    диапазон (1 … 99999) импульсов
    Общие характеристики
    Встроенный калибратор выдает импульсы прямоугольной формы: амплитуда 1,2 В
    погрешность ±1%
    частота 10 Гц … 10 МГц
    погрешность ±0,1%
    Скорость записи при фотографировании 2000 км/с
    Параметры входных сигналов для запуска внешних устройств (две розетки) на нагрузке не менее 10 кОм с параллельной емкостью 30 пф
    амплитуда 2 В
    длительность фронта 25 нс
    период сигналов: изменяется в зависимости от положения переключателей время/деление разверток А и Б
    Измерение напряжения постоянного тока (только по каналу 2) 20 мВ … 20 В
    при работе с выносным делителем 1:10 200 мВ … 200 В
    Размер экрана ЭЛТ 80×100 мм
    Ширина линии луча 0,8 мм
    Цвет свечения синий
    Электропитание от сети переменного тока 220 В, 50 (60) Гц; 220 В, 400 Гц
    потребляемая мощность 105 В.А
    Условия эксплуатации
    Температура окружающей среды (+5 … +40)°С
    Относительная влажность при температуре +25°С 98%
    Габаритные размеры 382 × 232 × 525 мм
    Масса 17 кг
    Дополнительные функции:
    Вольтметр постоянного тока:
    диапазон измерения напряжения 0,1 мВ … 200 В
    Основная погрешность: (0,8+0,2-Uпр/Uх)%, где Uпр – верхнее значение установленного диапазона; Uх- измеренное значение напряжения
    Амперметр постоянного тока
    диапазон измерения силы тока 0,1 мА … 2 А
    основная погрешность: (1,2+0,2-Iпр/Iх)%, где Iпр – верхнее значение установленного диапазона; Iх- измеренное значение силы тока
    Омметр
    диапазон измерения сопротивления 0,1 Ом … 20 МОм
    основная погрешность: (0,8+0,2-Rпр/Rх)%, где: Rпр- верхнее значение установленного диапазона, Rх – измеренное значение сопротивления
  • Комплект поставки С1-116

    Наименование Количество
    1. Осциллограф двухканальный С1-116 1
