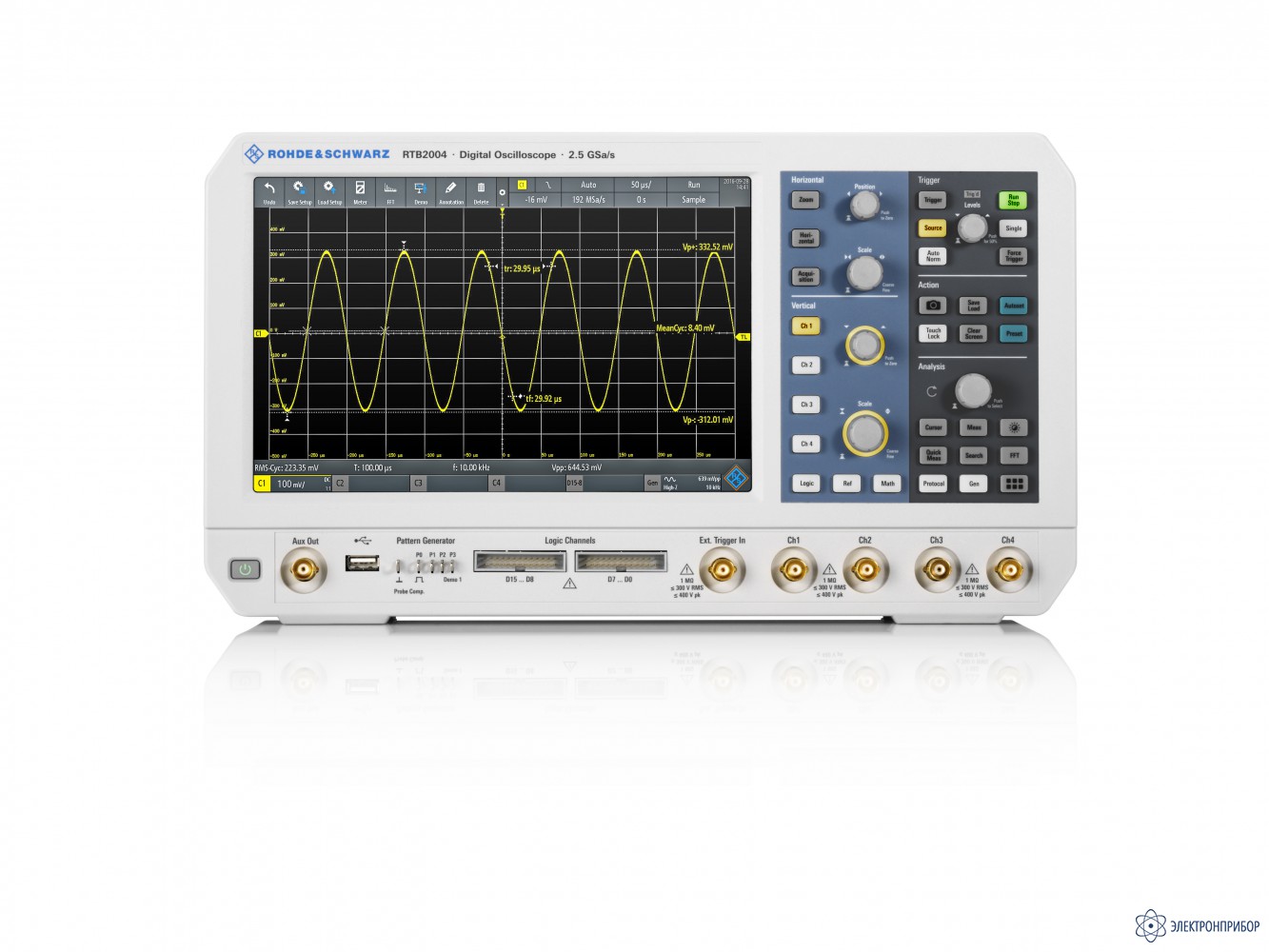

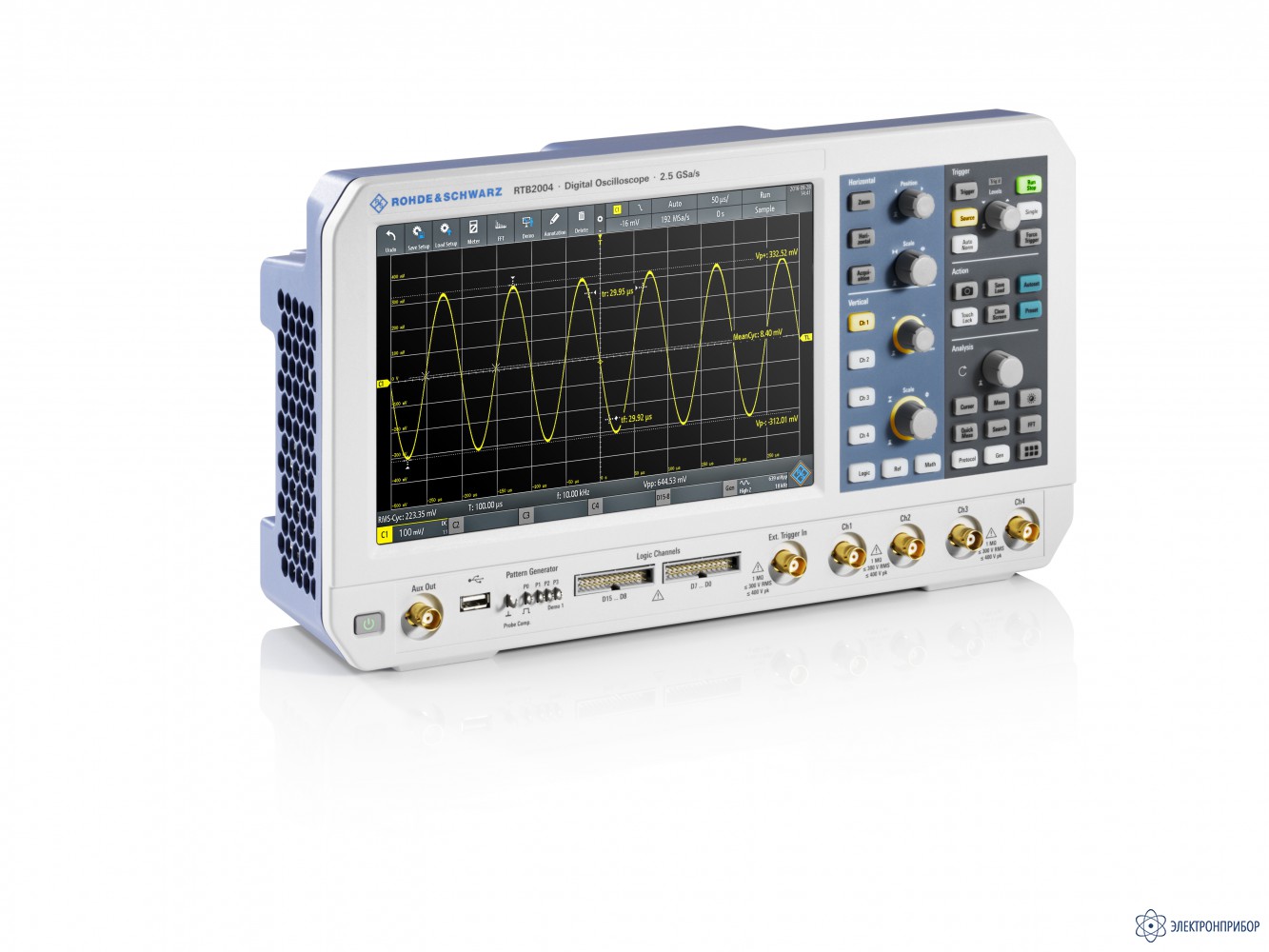

RTB2004 — цифровой четырехканальный осциллограф

Код товара: 44304
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      68021-17 до 17.07.2027

    • Производитель

      ROHDE & SCHWARZ, Германия

    • Артикул

      1333.1005.04

    Сертификаты

    Описание цифрового четырехканального осциллографа RTB2004:

    Серия R&S®RTB2000 призвана в корне изменить отношение к портативным осциллографам. Совокупность высокой производительности, качества отображения информации и удобного интерфейса использования – обладает особой ценностью для пользователей. Приятным сюрпризом окажутся и габариты. Обладая большим 10-дюймовым сенсорным дисплеем (не характерным для моделей такого класса), осциллографы имеют глубину всего 15 см.

    Особенности цифрового четырехканального осциллографа RTB2004:

    • Стандартная полоса пропускания может быть увеличена с помощью программных опций;
    • Режим смешанных сигналов (MSO –опционально) с 16 логическими каналами;
    • Синхронизация и декодирование данных последовательных интерфейсов (опционально);
    • Высокоскоростная система сбора данных с функцией архива;
    • Вертикальное разрешение 10 бит;
    • Чувствительность 1 мВ/дел.;
    • Множество функции автоматических измерений, математических функций, контроль на основе масок, анализ спектра на основе БПФ;
    • Встроенный генератор функций с полосой до 25 МГц;
    • Встроенный генератор кодовых последовательностей;
    • Встроенный 3-разрядный вольтметр;
    • Встроенный 6-разрядный частотомер;
    • Цветной емкостной сенсорный дисплей диагональю 10,1 дюймов;
    • Масса 2,5 кг.
  • Технические характеристики цифрового четырехканального осциллографа RTB2004:

    Параметр Значение
    Система вертикального отклонения
    Входные каналы 4 осциллографических
    16 логических (опция RTB-B1)
    Полосы пропускания для аналоговых каналов 70 МГц    RTB2004
    100 МГц  с опцией RTB-B241
    200 МГц  с опцией RTB-B242
    300 МГц  с опцией RTB-B243
    Максимальная входная частота для логических каналов 300 МГц
    Время нарастания переходной характеристики (расчетное) <5 нс    стандартно
    <3,5 нс    с опцией RTB-B241
    <1,75 нс  с опцией RTB-B242
    <1,15 нс  с опцией RTB-B243
    Диапазон значений коэффициента отклонения по вертикали от 1 мВ/дел до 5 В/дел
    Импеданс аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ
    логические каналы 10 кΩ+/-2%, ~4 пФ
    Максимальное входное напряжение аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК)
    логические каналы: +/- 40 В (ПИК)
    Система горизонтального отклонения
    Диапазон временной развертки от 1 нс/дел до 500 с/дел
    Погрешность временной развертки 2,5x10-6
    Система сбора данных
    Частота дискретизации
    аналоговые каналы
    1,25 ГВыб/с
    2,5 ГВыб/с с чередованием
    Частота дискретизации
    логические каналы
    1,25 ГВыб/с
    Глубина памяти 10 млн. точек
    20 млн. точек с чередованием
    160 млн. точек сегментированной памяти (с опцией RTB-K15)
    Вертикальное разрешение 10 бит (16 бит в режиме high-resolution)
    Скорость обновления до 50’000 осциллограмм/с
    Система синхронизации
    Источники синхронизации входы аналоговых каналов,
    входы логических каналов (опционально)
    Режимы запуска автоматический, ждущий, однократный
    Виды запуска Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line
    Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
    Анализ осциллограмм
    Автоматические измерения до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
    Курсорные измерения Амплитудные и временные
    Математическая обработка сложение, вычитание, умножение, деление, БПФ
    Тестирование по маске тестирование по критерию годен/не годен;
    Дополнительные возможности
    Генератор сигналов произвольной формы (с опцией RTB-B6) Разрешение 14 бит, дискретизация 250 млн.выборок/с
    Синус: 0.1 Гц – 25 МГц
    Импульс/прямоугольный: 0.1 Гц – 10 МГц
    пилообразный/треугольный: 0.1 Гц – 1 МГц
    Шум: макс. 25 МГц
    Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек
    Генератор тестовых последовательностей 4 бит
    I2C, SPI, UART and CAN/LIN
    Цифровой вольтметр (DVM) Источник: аналоговые каналы;
    Разрешение: 3 разряда;
    Измерение напряжения: DC, , AC+DCскз и ACскз
    Частотомер Измерения: частота, период
    Разрешение: 6 разрядов;
    Дисплей
    Тип Емкостной цветной сенсорный, диагональю 10.1 дюймов
    Разрешение 1280х800 пикселей (WXGA)
    Общие характеристики
    Интерфейсы USB host, USB device, LAN
    Габаритные размеры (Ш×В×Г), мм 390×220×152
    Масса 2,5 кг
  • Комплект поставки RTB2004

    Наименование Количество
    1 Цифровой осциллограф RTB2004 1
    2 Пассивные пробник напряжения 2
    3 Шнур питания 1
