MSO 4104B-L, MSO 4104B L, MSO4104BL

Осциллографы лабораторные

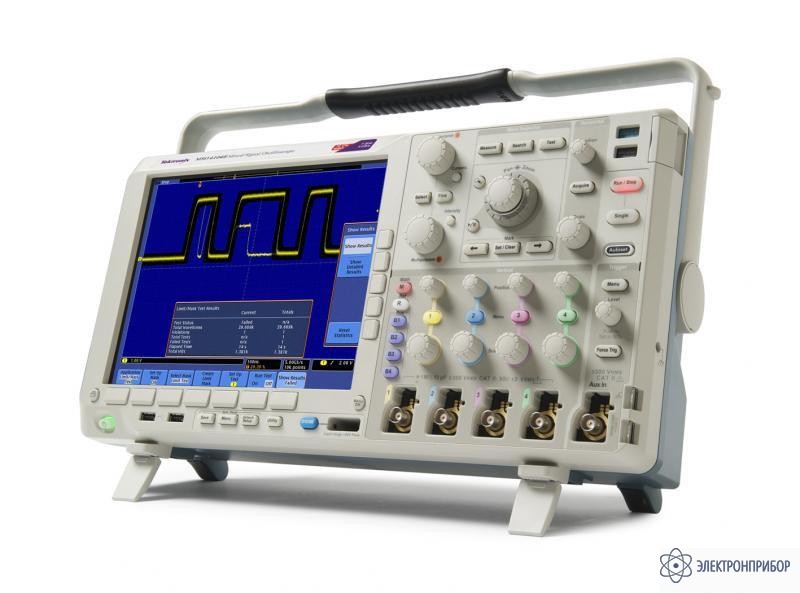

MSO4104B-L — цифровой осциллограф смешанных сигналов

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      52924-13

    • Производитель

      Tektronix, США

    Описание цифрового осциллографа MSO4104B-L

    Осциллограф цифровой Tektronix MSO4104B-L предлагает широчайший набор встроенных средств анализа сигналов, включая привязанные к сигналу и экрану курсоры, автоматизированные измерения, расширенный набор математических функций, в том числе редактор уравнений, построение гистограмм, быстрое преобразование Фурье и диаграммы трендов для визуального определения изменений результатов со временем. Цифровой осциллограф Tektronix MSO4104B-L обеспечивает длину записи до 5 млн. точек по всем каналам, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени. Благодаря наличию в цифровом осциллографе Tektronix MSO4104B-L системы быстрого поиска и навигации Wave Inspector®, функций автоматизированного анализа сигналов последовательных и параллельных шин, функций контроля предельных значений, тестирования по маске и автоматизированного анализа источников питания, цифровой осциллограф Tektronix MSO4104B-L является высокоэффективным средством отладки сложных электронных схем. Помимо аналоговых каналов, в цифровом осциллографе Tektronix MSO4104B-L имеются 16 цифровых каналов, что позволяет наблюдать и анализировать связанные по времени аналоговые и цифровые сигналы.

  • Комплект поставки MSO4104B-L

    Наименование Количество
    1. Кабель питания 1
    2. Калибровочный сертификат подтверждает прослеживаемость калибровки до Национальных институтов метрологии и соответствие системе 1
    3. Компакт-диск с документацией 1
    4. Один пассивный пробник на каждый аналоговый канал 1
    5. Передняя крышка 1
    6. ПО NI LabVIEW SignalExpress™ Tektronix Edition 1
    7. ПО OpenChoice® Desktop 1
    8. Руководство пользователя 1
    9. Сумка с принадлежностями 1
    10. Цифровой осциллограф смешанных сигналов MSO4104B-L 1

    Дополнительная комплектация MSO4104B-L:

    (Поставляется по отдельному заказу)

    Наименование
    1. Активный несимметричный пробник напряжения TekVPI, 1,5 ГГц
    2. Высоковольтный дифференциальный пробник, 100 МГц, ±6 кВ
    3. Высоковольтный дифференциальный пробник, 200 МГц, ±1,5 кВ
    4. Высоковольтный дифференциальный пробник, 200 МГц, ±750 В
    5. Высоковольтный дифференциальный пробник, 50 МГц, 1,3 кВ
    6. Высоковольтный пассивный пробник 100Х, 2,5 кВ, 500 МГц
    7. Генератор импульсов с компенсацией фазовых сдвигов
    8. Дифференциальный пробник напряжения TekVPI, 1 ГГц, входное напряжение ±42 В
    9. Дифференциальный пробник напряжения TekVPI, 1,5 ГГц, входное напряжение ±8,5 В
    10. Дифференциальный пробник напряжения TekVPI, 500 МГц, входное напряжение ±42 В
    11. Жесткий кейс для переноски (требуется ACD4000B)
    12. Кабель питания универсальный европейский (220 В, 50 Гц)
    13. Комплект для монтажа в стойку
    14. Мягкая сумка для переноски
    15. Пассивный высоковольтный пробник TekVPI® , 2,5 кВ, 800 МГц, 50Х
    16. Пассивный пробник напряжения TekVPI, 1 ГГц, 10Х, входная емкость 3,9 пФ
    17. Пассивный пробник напряжения TekVPI® , 500 МГц, 10Х, входная емкость 3,9 пФ
    18. Пассивный пробник напряжения TekVPI® , 500 МГц, 2Х, входная емкость 12,7 пФ
    19. Переходник GPIB-USB
    20. Переходник с TekVPI на TekProbe BNC
    21. ПО для отладки ПЛИС Altera
    22. ПО для отладки ПЛИС Xilinx
    23. Приспособление для компенсации фазовых сдвигов и калибровки пробников
    24. Пробник постоянного/переменного тока TekVPI, 120 МГц, 30 А
    25. Пробник постоянного/переменного тока TekVPI, 20 МГц, 150 А
    26. Программное обеспечение NI LabVIEW SignalExpress™ Tektronix Edition – полная версия
    27. Сервисное руководство (только на английском языке)
  • Дополнительная комплектация MSO4104B-L

    • Цена по запросу
      Добавить к заказу
    • Цена по запросу
      Добавить к заказу

      TPP0500, пассивный пробник

      500 МГц; пассивный; используется с серией осциллографов Tektronix MSO/DPO4000B.

    • Цена по запросу
      Добавить к заказу

      TPP1000, пассивный пробник

      Пробник пассивный. DC-1000 МГц, коэффициент ослабления 10х, входной импеданс 10 МОм/4 пФ, автоматическая компенсация, макс.входное напряжение 300 В CAT II, интерфейс TekVPI, кабель 1,3 м. Для использования с цифровыми осциллографами TEKTRONIX серии MSO/DPO5000 и MSO/DPO4000.
