Осциллографы лабораторные

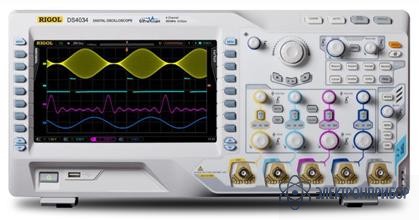

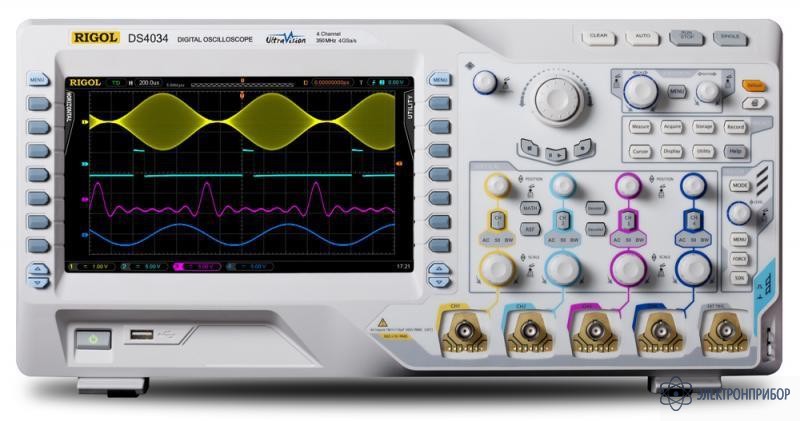

MSO4054 — цифровой осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      54988-13

    • Производитель

      RIGOL, Китай

    Особенности цифрового осциллографа MSO4054

    • Полоса пропускания осциллографа MSO4054: 500 МГц
    • Максимальная частота дискретизации в режиме реального времени 4 ГГц (1 ГГц для логического анализатора)
    • Количество каналов: 4+16
    • Максимальная cкорость регистрации до 110 000 осциллограмм в секунду (до 85 000 осциллограмм в секунду для логического анализатора )
    • Возможность записи и воспроизведения до 200 000 кадров
    • Коэффициент вертикального отклонения: 1 мВ/дел ~ 5 В/дел (1 MΩ), 1 мВ/дел ~ 1 В/дел (50 Ω)
    • Коэффициент развертки: 1 нс/дел ~ 1000 с/дел
    • Градации яркости при отображении формы сигнала: до 256
    • Глубина памяти 140M (28М/канал для логического анализатора), вертикальное разрешение 8 бит (1 бит для цифрового канала)
    • Режимы синхронизации: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I²C, RS232, SPI, USB, FlexRay, CAN
    • Запуск по данным последовательной шины и декодирование (опция) протоколов I²C, SPI, RS232, CAN и т.д.
    • Математические операции
    • Широкие возможности автоматических измерений со статистикой
    • 16-канальный логический анализатор в комплекте с логическим пробником
    • Инновационная технология от Rigol - UltraVision
    • Дисплей MSO4054: цветной, ЖК, диагональ 23 см, 800х480
    • Интерфейсы MSO4054: USB device, USB host, LAN (поддержка LXI класс С), VGA, Pass/Fail output (изолированный); USB-GPIB (опция)
    • Габариты MSO4054: 440х218х130 (мм), вес 4.8 кг
    • Цифровой осциллограф MSO4054 включен в Госреестр СИ, регистрационный № 54988-13
    • Гарантия 3 года
  • Технические характеристики цифрового осциллографа MSO4054

    Характеристика Значение
    Полоса пропускания 500 MГц
    Количество каналов 4 аналоговых канала + 16 цифровых каналов +  внешний запуск
    Регистрация Режим

    Обычный
    Пиковый детектор. Аналоговые каналы: 250 пс - один канал, 500 пс - два канала.
    Цифровые каналы 1 нс
    Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)

    Макс. дискретизация (реальное время) Аналоговые каналы: 4 Гвыб/сек (2 Гвыб/сек - 2 канала)
    Цифровые каналы: 1 Гвыб/сек
    Режим высокого разрешения 12 бит (на развертках ≥5 мкс/дел при 4 Гвыб/сек или ≥10 мкс/дел при 2 Гвыб/сек)
    Вход Связь по входу открытый, закрытый, земля
    Входной импеданс Аналоговые каналы: 1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%
    Цифровые каналы: 101 кΩ±1% || 9 пФ±1 пФ
    Учет ослабления пробников 0,01х-1000х с шагом 1-2-5
    Максимальное входное напряжение 300 Вскз CAT I, 100 Вскз CAT II
    Ограничение полосы пропускания 20 МГц, 100 МГц, 200 МГц, полный диапазон
    Параметры
    горизонтальной системы
    Скорость захвата осциллограмм 110000 осц./сек (поточечное отображение, цифровые каналы отключены)
    85000 осц/сек (цифровые каналы включены)
    Интерполяция (sin x)/x
    Глубина записи Аналоговые каналы:
    140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал
    70 М точек (выбор 7М; 0,7 М; 70 К; 7 К) два канала

    Цифровые каналы:
    Максимально до 28 М точек
    Коэффициент развертки 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
    Погрешность временной базы ±4 ppm
    Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
    Пост-запуск: 1 с....100000 с
    Режимы Y-T, X-Y, самописец, задержка
    Параметры вертикальной системы (аналоговые каналы) Вертикальное разрешение 8 бит
    Вертикальное отклонение 1 мВ/дел ~ 5 В/дел на импедансе 1 МОм
    1 мВ/дел ~ 1 В/дел на импедансе 50 Ом
    Диапазон смещения на импедансе 50 Ом
    ±1,2 В (1 мВ/дел ~ 124 мВ/дел)
    ±12 В (126 мВ/дел ~ 1 В/дел)
    на импедансе 1 МОм
    ±2 В (1 мВ/дел ~ 225 мВ/дел)
    ±40 В (230 мВ/дел ~ 1 В/дел)
    Полоса пропускания для аналогового периодического сигнала (-3 дБ) DC ~ 500 МГц
    Полоса пропускания для однократного сигнала DC ~ 500 МГц
    Низкочастотный предел ≤5 Гц ( на входе BNC)
    Время нарастания ≤700 пс (типичное)
    Погрешность коэф.усиления ±2% полной шкалы
    Погрешность смещения 0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел
    0,1 дел ±2 мВ ±1,5% смещения на развертке 2 мВ/дел~195 мВ/дел
    Изоляция между каналами ≥40 дБ
    Параметры вертикальной системы
    (цифровые каналы)
    Вертикальное разрешение 1 бит
    Выбор значения порога TTL (1,4 В)
    5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В); 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
    ECL (-1,3 В)
    PECL (+3,7 В)
    LVDS (+1,2 В)
    0 В
    Пользовательский
    Диапазон установки порога ±20,0 В с шагом 10 мВ
    Точность установки порога ±100 мВ + 3% от установленного значения
    Динамический диапазон ±10,0 В+ пороговое значение
    Минимальный размах напряжения 500 мВпик-пик
    Измерения Курсорные ручные (ΔV, ΔT, 1/ΔT), слежение, авто
    Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
    Отображение 5 измерений одновременно
    Статистика Среднее, максимальное, минимальное, девиация, количество измерений
    Частотомер встроенный, 6 разрядов
    Математические операции A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
    FFT окна прямоугольник, Hanning, Blackman, Hamming
    Логические операции AND, OR, NOT, XOR
    Математические функции Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
    Декодирование Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция)

    Система запуска

    Характеристики Значение
    Диапазон уровня запуска Внутренний ±6 делений от центра экрана
    EXT ±0,8 В
    Режим запуска Авто, обычный, одиночный
    Фильтрация Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
    Блокировка уровня запуска 100 нс ~ 10 с
    Запуск по фронту нарастающий, спадающий, нарастающий&спадающий
    Запуск по длительности импульса Условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    Диапазон установок 4 нс ~ 4 с
    Запуск по ранту Условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
    Диапазон установок 4 нс ~ 4 с
    Запуск по скорости нарастания Условие запуска положительная скорость: >, <, внутри диапазона
    отрицательная счкорость: >, <, внутри диапазона
    Ширина окна (время) 10 нс ~ 1 с
    Запуск по N фронту Тип фронта нарастающий, спадающий
    Время 40 нс ~ 1 с
    Номер фронта 1 ~ 65535
    Запуск по видеосигналу Cистема NTSC, PAL и SECAM
    Cтандарт 480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A)
    Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
    RS232/UART запуск Полярность нормальная, инвертированная
    Условие запуска Start, Error, Check Error, Data
    Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
    Разрядность 5 бит, 6 бит, 7 бит, 8 бит
    I2C запуск Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
    Разрядность адреса 7 бит, 8 бит, 10 бит
    Диапазон 0 ~ 127, 0 ~ 255, 0 ~ 1023
    Длина 1 ~ 5 байт
    SPI запуск Условие CS, TimeOut
    Значение удержания 100 нс ~ 1 нс
    Разрядность 4 бит ~ 32 бит
    Установка H, L, X
    USB запуск
    (опция AT-DS2000A)
    Скорость сигнала низкая, полная
    Условие запуска SOP, EOP, RC, Suspend, ExitSuspend
    CAN запуск
    (опция CAN-DS2000A)
    Тип сигнала Rx, Tx, CAN_H, CAN_L, Differential
    Условие запуска SOF, EOF, Frame Type, Frame Error
    Скорость 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
    Точки сэмплирования 5% ~ 95%
    Тип фрейма Data, Remote, Error, OverLoad
    Тип ошибки Bit Fill, Answer Error, Check Error, Format Error, Random Error
    FlexRay запуск Скорость 2,5 Мб/с; 5 Мб/с; 10 Мб/с
    Условие запуска окно, символ, ошибка, TSS

    Основные технические характеристики

    Дисплей

    Тип дисплея диагональ 9” (229 мм) , ЖК, TFT матрица
    Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
    Количество цветов 160 000 цветов
    Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
    Отображение точки, вектора

    Выход для компенсации пробника

    Выходное напряжение (типичное) амплитуда 3 Вп-п
    Частота (типичное) Меандр 1 кГц

    Интерфейс

    Стандартный 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output

    Питание

    Напряжение 100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц
    100 ~ 240 Вэфф. AC, 50/60 Гц
    Потребляемая мощность <120 Вт
    предохранитель 3 A, T тип, 250 В

    Массо-габаритные параметры

    Габаритные размеры 440 мм × 218 мм × 130,0 мм (Ш*В*Г)
    Вес Около 4,8 кг (7,1 кг с упаковкой)
  • Комплект поставки MSO4054

    Наименование Количество
    1. Цифровой осциллограф MSO4054 1
    2. CD диск с руководством по эксплуатации и программным обеспечением 1
    3. USB кабель для подключения к ПК 1
    4. Краткое руководство по эксплуатации 1
    5. Осциллографический щуп: пассивный пробник 500 МГц RP3500A 2
    6. Пробник логического анализатора RPL2316 1
    7. Сетевой кабель 1
  • Дополнительная комплектация MSO4054
