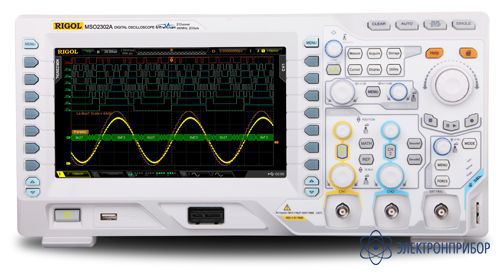

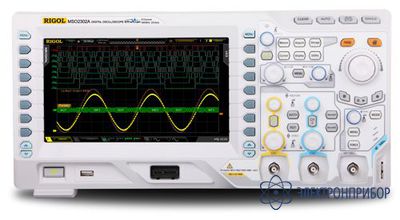

MSO2102A-S — цифровой осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      57457-14

    • Производитель

      RIGOL, Китай

    Описание цифрового осциллографа MSO2102A-S

    Цифровой осциллограф Rigol MSO2102A-S является эффективным средством исследования сигналов, обладая низким уровнем шума, расширенными возможностями по запуску, а также возможностью синхронизации и декодирования сигналов шин (I²C, RS-232, SPI и др.).

    Оригинальная инновационная технология UltraVision, разработанная в компании Rigol, сочетает в себе превосходную скорость захвата осциллограмм, большую длину записи осциллограммы, удобную навигацию по захваченному сигналу. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии в осциллографе Rigol MSO2102A-S делает его удобным средством для разработки и диагностики цифровых и аналоговых устройств.

    Благодаря наличию в цифровом осциллографе Rigol MSO2102A-S встроенного шестнадцатиканального логического анализатора с помощью этого осциллографа можно исследовать коррелированные во времени аналоговые и цифровые сигналы.

    Кроме того, в цифровом осциллографе Rigol MSO2102A-S имеется встроенный двухканальный генератор сигналов.

    Высокая функциональность при оптимальной цене делают цифровой осциллограф Rigol MSO2102A-S уникальным инструментом для разработки и отладки цифровых устройств.

  • Технические характеристики цифрового осциллографа MSO2102A-S

    Характеристика Значение
    Полоса пропускания 100 MГц
    Количество каналов 2 + 16 цифровых + внешний запуск
    Минимальная детектируемая длительность импульса 5 нс
    Регистрация Режим Обычный

    Пиковый детектор
    Аналоговые каналы:500 пс - один канал, 1 нс - два канала
    Цифровые каналы:1 нс(8 каналов), 8 нс (16 каналов)

    Усреднение(2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
    Макс. дискретизация (реальное время) Аналоговые каналы:
    2 Гвыб/сек (1 Гвыб/сек - 2 канала)

    Цифровые каналы:
    1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
    Режим высокого разрешения 12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
    Вход Связь по входу открытый, закрытый, земля
    Входной импеданс Аналоговые каналы:
    1 MΩ±1% || 16 пФ ±3 пФ или 50 Ω±1,5%

    Цифровые каналы:
    101 кΩ±1% || 9 пФ ±3 пФ
    Учет ослабления пробников Аналоговые каналы:
    0,01х-1000х с шагом 1-2-5
    Максимальное входное напряжение Аналоговые каналы:
    300 Вскз CAT I, 100 Вскз CAT II
    Переходное перенапряжение 1000 Вп-п

    Цифровые каналы:
    40 Вскз CAT I
    Переходное перенапряжение 800 Вп-п
    Ограничение полосы пропускания 20 МГц, полный диапазон
    Параметры горизонтальной системы Скорость захвата осциллограмм 50000 осц./сек
    Интерполяция (sin x)/x
    Глубина записи Аналоговые каналы:
    14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек
    7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек
    Цифровые каналы:
    14 М (8 каналов) / 7 М (16 каналов)
    28 М (8 каналов) / 14 М (16 каналов) опция
    Коэффициент развертки 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
    Погрешность временной базы ±25 ppm
    Максимальная задержка Пред-запуск: ≥ 1 ширины экрана
    Пост-запуск: 1 с....100000 с
    Режимы Y-T, X-Y, самописец, задержка
    Параметры вертикальной системы Вертикальное разрешение Аналоговые каналы:
    8 бит

    Цифровые каналы:
    1 бит
    Аналоговые каналы
    Вертикальное отклонение 500 мкВ/дел ~ 10 В/дел (1 MΩ)
    500 мкВ/дел ~ 10 В/дел (50 Ω)
    Диапазон смещения ±2 В (500 мкВ ~ 50 мВ),
    ±10 В (51 мВ ~ 200 мВ),
    ±50 В (205 мВ ~ 2 В )
    ±100 В (2,05 В ~ 10 В )
    Полоса пропускания для аналогового периодического сигнала DC ~ 100 МГц
    Полоса пропускания для однократного сигнала DC ~ 100 МГц
    Низкочастотный предел ≤5 Гц ( на входе BNC)
    Время нарастания ≤3,5 нс (типичное)
    Погрешность коэф.усиления ±2%
    Погрешность смещения ±0,1 дел ±2 мВ ±1%смещения
    Изоляция между каналами ≥40 дБ
    Цифровые каналы
    Пороги 1 группа из 8 каналов, настраиваемые
    Уровень порогов TTL (1,4 В)
    5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
    2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
    ECL (-1,3 В)
    PECL (+3,7 В)
    LVDS (+1,2 В)
    0 В
    Настраиваемые пользователем
    Диапазон значений порогов ±15 В с шагом 10 мВ
    Погрешность установки порога ±(100 мВ + 3% от установленного значения)
    Макс.динамический диапазон ±10 В + значение порога
    Мин. размах напряжения 500 мВп-п
    Вертикальное разрешение 1 бит
    Измерения Курсорные ручные (ΔV, ΔT, 1/ΔT), слежение, авто
    Автоматические Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
    Отображение 5 измерений одновременно
    Статистика Среднее, максимальное, минимальное, девиация, количество измерений
    Частотомер встроенный, 6 разрядов
    Математические операции A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
    FFT окна прямоугольник, Hanning, Blackman, Hamming
    Логические операции AND, OR, NOT, XOR
    Математические функции Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
    Декодирование Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция)

    Система запуска

    Характеристики Значене
    Диапазон уровня запуска Внутренний ±5 делений от центра экрана
    EXT ±4 В
    Режим запуска Авто, обычный, одиночный
    Фильтрация Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
    Блокировка уровня запуска 100 нс ~ 10 с
    Чувствительность триггера 1 дел (< 10 мВ); 0,3 дел (>10 мВ)
    Запуск по фронту нарастающий, спадающий, нарастающий&спадающий
    Запуск по длительности импульса условие запуска положительная полярность импульса: >, <, =
    отрицательная полярность импульса: >, <, =
    диапазон установок 2 нс ~ 4 с
    Запуск по ранту условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
    диапазон установок 2 нс ~ 4 с
    Запуск по окну
    (опция AT-DS2000A)
    Фронт нарастающий, спадающий, нарастающий&спадающий
    Позиция запуска Вход, выход, время
    Ширина окна (время) 16 нс ~ 4 с
    Запуск по N фронту
    (опция AT-DS2000A)
    Тип фронта нарастающий, спадающий
    Время 16 нс ~ 10 с
    Номер фронта 1 ~ 65535
    Запуск по видеосигналу Cистема NTSC, PAL и SECAM
    Cтандарт 480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A)
    Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
    Запуск по задержке
    (опция AT-DS2000A)
    Фронт нарастающий, спадающий
    Условие задержки >, <, внутри интервала<>, вне интервала ><
    Длительность задержки 2 нс ~ 10 с
    Запуск по истечении времени (TimeOut)
    (опция AT-DS2000A)
    Фронт нарастающий, спадающий, нарастающий&спадающий
    Установка времени 16 нс ~ 4 с
    Запуск по длительности события
    (опция AT-DS2000A)
    Установка H, L, X
    Условие запуска >, <, внутри интервала<>
    Длительность 2 нс ~ 10 с
    Запуск Установка/Удержание (Setup/Hold) Фронт нарастающий, спадающий
    Установка H, L
    Время установки 2 нс ~ 1 с
    Время удержания 2 нс ~ 1 с
    RS-232/UART запуск Полярность положительная, отрицательная
    Условие запуска Start, Error, Check Error, Data
    Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
    Разрядность 5 bit, 6 bit, 7 bit, 8 bit
    I2C запуск Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
    Разрядность адреса 7 бит, 10 бит
    Диапазон 0 ~ 127, 0 ~ 1023
    Длина 1 ~ 5 байт
    SPI запуск Условие TimeOut
    Значение удержания 100 нс ~ 1 нс
    Разрядность 4 бит ~ 32 бит
    Установка H, L, X
    USB запуск
    (опция AT-DS2000A)
    Скорость сигнала низкая, полная
    Условие запуска SOP, EOP, RC, Suspend, ExitSuspend
    CAN запуск
    (опция CAN-DS2000A)
    Тип сигнала Rx, Tx, CAN_H, CAN_L, Differential
    Условие запуска SOF, EOF, Frame Type, Frame Error
    Скорость 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
    Точки сэмплирования 5% ~ 95%
    Тип фрейма Data, Remote, Error, OverLoad
    Тип ошибки Bit Fill, Answer Error, Check Error, Format Error, Random Error

    Генератор сигналов

    Характеристика Значение
    Количесто каналов 2
    Частота дискретизации 200 Мвыб/сек
    Вертикальное разрешение 14 бит
    Максимальная частота 25 МГц
    Стандартные формы Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC
    Пользовательские формы Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы
    Синус Диапазон частот 0,1 Гц ~ 25 МГц
    Нелинейность АЧХ 0,5 дБ (относительно 1 кГц)
    Гармонические искажения -40 дБн
    Негармонические искажения -40 дБн
    Общие гармонические искажения 1%
    Отношение сигнал/шум 40 дБ
    Меандр/Импульс Диапазон частот 0,1 Гц ~ 15 МГц
    Время нарастания/спада <15 нс
    Выброс <5%
    Коэффициент заполнения 10% ~90%
    Разрешение (коэффициент заполнения) 1% до 10 нс (что больше)
    Мин.длительность импульса 20 нс
    Разрешение (длительность импульса) 10 нс или 5 бит (что больше)
    Джиттер 500 пс
    Треугольный Диапазон частот 0,1 Гц ~ 100 кГц
    Линейность 1%
    Симметрия 0% ~100%
    Шумовой Полоса 25 МГц
    Пользовательские формы Диапазон частот 0,1 Гц ~ 1 МГц
    Произвольная форма Диапазон частот 0,1 Гц ~ 10 МГц
    Глубина записи 2 ~ 16 К точек
    Ячеек памяти для сохранения 10
    Частота Точность 100 ppm (<10 кГц); 50 ppm (>10 кГц)
    Разрешение 0,1 Гц или 4 бит (что больше)
    Амплитуда Диапазон 20 мВпик-пик ~ 5 Впик-пик (высокий импеданс)
    10 мВпик-пик ~ 2,5 Впик-пик (импеданс 50 Ом)
    Точность 2% (1 кГц)
    Разрешение 100 мкВ или 3 бит (что больше)
    Смещение
    постоянной составляющей
    Диапазон ±2,5 В (высокий импеданс); ±1,25 В (импеданс 50 Ом)
    Точность 2% (1 кГц)
    Разрешение 100 мкВ или 3 бит (что больше)

    Основные технические характеристики

    Дисплей
    Параметр Значение
    Тип дисплея диагональ 8” (203 мм) , ЖК, TFT матрица
    Разрешение дисплея 800 (по горизонтали) × 480 (по вертикали) точек
    Количество цветов 160 000 цветов
    Послесвечение мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
    Выход для компенсации пробника
    Параметр Значение
    Выходное напряжение (типичное) амплитуда 3 Вп-п
    Частота (типичное) Меандр 1 кГц
    Интерфейс
    Параметр Значение
    Стандартный USB Host(поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail)
    Принтер PictBridge
    Питание
    Параметр Значение
    Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
    Потребляемая мощность <50 Вт
    предохранитель 2 A, T тип, 250 В
    Массо-габаритные параметры
    Параметр Значение
    Габаритные размеры 361,6 мм × 179,6 мм × 130,8 мм (Ш*В*Г)
    Вес Около 4 кг (4,5 кг с упаковкой)
  • Комплект поставки MSO2102A-S

    Наименование Количество
    1. Цифровой осциллограф MSO2102A-S 1
    2. Осциллографические щупы 2
    3. Пробник логического анализатора RPL2316 1
    4. Сетевой кабель 1
    5. USB кабель для подключения к ПК 1
    6. Краткое руководство по эксплуатации 1
    7. CD диск с руководством по эксплуатации и программным обеспечением 1
  • Дополнительная комплектация MSO2102A-S

    • Цена по запросу
      Добавить к заказу

      ACD2000, сумка для переноски

      Мягкий кейс для переноски и защитная крышка передней панели для осциллографов серии MSO/DPO2000

    • 17 346 руб.
      Добавить к заказу

      AT-DS2000A, опция расширенного запуска для DS2000A

      Опциональные функции расширенного запуска: окно запуска (Windows), N- фронт (Nth Edge), HDTV, задержка между каналами (Delay), по истечению времени (TimeOut), длительность события (Duration) и USB запуск. Подходит для осциллографов Rigol серии DS2000A и MSO2000A: DS2072A, DS2102A, DS2202A, DS2302A, DS2072A-S, DS2102A-S, DS2202A-S, DS2302A-S, MSO2072A, MSO2102A, MSO2202A, MSO2302A, MSO2072A-S, MSO2102A-S, MSO2202A-S, MSO2302A-S.

    • 24 780 руб.
      Добавить к заказу

      MEM-DS2000A, опция расширенния глубины записи для DS2000

      Опция расширения памяти до 56 M.
      Подходит для осциллографов Rigol серии DS2000A и MSO2000A: DS2072A, DS2102A, DS2202A, DS2302A, DS2072A-S, DS2102A-S, DS2202A-S, DS2302A-S, MSO2072A, MSO2102A, MSO2202A, MSO2302A, MSO2072A-S, MSO2102A-S, MSO2202A-S, MSO2302A-S.

    • 29 264 руб.
      Добавить к заказу

      RM-DS2000, комплект для монтажа в стойку для DS2000A

      Комплект для монтажа в стойку. Подходит для осциллографов Rigol серии DS2000A: DS2072A, DS2102A, DS2202A, DS2302A.

    • 133 104 руб.
      Добавить к заказу

      RP1000P, блок питания для пробников

      Блок питания для токовых пробников RP1003C, RP1004C, RP1005C. Поддерживается 4 канала.

    • 63 189 руб.
      Добавить к заказу

      RP1001C, токовый пробник

      Пробник токовый DC-300 кГц, 2 диапазона: 10 мВ/А, 100 мВ/А, точность 3% (<10 A), макс.входной ток ±100 А (DC), 200 Ап-п или 70 Аскз (AC). Для осциллографов Rigol серий DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000.

    • 130 508 руб.
      Добавить к заказу

      RP1002C, токовый пробник

      Пробник токовый DC-1 МГц, 2 диапазона: 50 мВ/А, 500 мВ/А, точность 3% (<14 A), макс.входной ток ±100 А (DC), 200 Ап-п или 70 Аскз (AC). Для осциллографов Rigol серий DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000.

    • 290 752 руб.
      Добавить к заказу

      RP1003C, токовый пробник

      Пробник токовый DC-50 МГц, диапазон: 100 мВ/А, точность 1% (<30 A), макс.входной ток 50 Ап-п или 30 Аскз (AC). Требуется блок питания RP1000P. Для осциллографов Rigol серий DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000.

    • 418 959 руб.
      Добавить к заказу

      RP1004C, токовый пробник

      Пробник токовый DC-100 МГц, диапазон: 100 мВ/А, точность 1% (<30 A), макс.входной ток 50 Ап-п или 30 Аскз (AC). Требуется блок питания RP1000P. Для осциллографов Rigol серий DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000.

    • 369 635 руб.
      Добавить к заказу

      RP1005C, токовый пробник

      Пробник токовый DC-10 МГц, диапазон: 10 мВ/А, точность 1% (<150 A), макс.входной ток 300 Ап-п / 500 Ап-п импульс до 30 мкс или 150 Аскз (AC). Требуется блок питания RP1000P. Для осциллографов Rigol серий DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000.

    • 34 456 руб.
      Добавить к заказу

      RP1025D, дифференциальный пробник

      Пробник высоковольтный дифференциальный 25 МГц, коэф.ослабления 20х/50х/200х, макс.входное напряжение аттен. 200х: 1400 Вп-п (450 Вскз или DC); 50х: 350 Вп-п (110 Вскз или DC); 20х: 140 Вп-п (45 Вскз или DC), входной импеданс 4 МОм||1,2 пФ (диффер.) / 2 МОм||2,3 пФ (однополярн.). Для осциллографов Rigol серий DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000.

    • 49 737 руб.
      Добавить к заказу

      RP1050D, дифференциальный пробник

      Пробник высоковольтный дифференциальный 50 МГц, коэф.ослабления 100х/200х/500x/1000х, макс.входное напряжение аттен. 1000х: 7000 Вп-п (2300 Вскз или DC); 500х: 3500 Вп-п (1140 Вскз или DC); 200х: 1400 Вп-п (460 Вскз или DC); 100х: 700 Вп-п (230 Вскз или DC), входной импеданс 100 МОм||1,2 пФ (диффер.) / 50 МОм||2,3 пФ (однополярн.). Для осциллографов Rigol серий DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000.

    • 57 348 руб.
      Добавить к заказу

      RP1100D, дифференциальный пробник

      Пробник высоковольтный дифференциальный 100 МГц, коэф.ослабления 100х/200х/500x/1000х, макс.входное напряжение аттен. 1000х: 7000 Вп-п (2300 Вскз или DC); 500х: 3500 Вп-п (1140 Вскз или DC); 200х: 1400 Вп-п (460 Вскз или DC); 100х: 700 Вп-п (230 Вскз или DC), входной импеданс 100 МОм||1,2 пФ (диффер.) / 50 МОм||2,3 пФ (однополярн.). Для осциллографов Rigol серий DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000.

    • 17 700 руб.
      Добавить к заказу

      RP1300H, высоковольтный пробник

      Пробник пассивный высоковольтный DC-300 МГц, коэф.ослабления 100х, макс.входное напряжение 2кВскз CAT (DC+AC) / 1,5 кВскз CATII (DC+AC) , входной импеданс 100 МОм. Для осциллографов Rigol серий DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000.

    • 2 478 руб.
      Добавить к заказу

      RP2200, пассивный пробник

      Пробник пассивный высокоимпедансный DC-150 МГц (10x)/DC-7МГц (1x), коэф.ослабления 1x/10х, макс.входное напряжение 300 Вскз CAT II (10x)/ 150 Вскз CAT II (1x), входной импеданс 10 МОм (10x)/1 МОм (1x). Для осциллографов Rigol серий DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000.

    • Цена по запросу
      Добавить к заказу

      RP3300A, пассивный пробник

      Пассивный пробник для осциллографов Rigol серий DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000.

    • 1 357 руб.
      Добавить к заказу

      RT50J, адаптер 50 Ом

      Нагрузка с импедансом 50 Ом. Макс.мощность 1 Вт ( 2 Вт кратковременно). Макс. рабочая частота 1 ГГц.

    • 17 346 руб.
      Добавить к заказу

      SD-DS2000A, опция декодирования RS232, SPI, I2C для DS2000A

      Опция декодирования для протоколов RS232, SPI, I2C.
      Подходит для осциллографов Rigol серии DS2000A и MSO2000A: DS2072A, DS2102A, DS2202A, DS2302A, DS2072A-S, DS2102A-S, DS2202A-S, DS2302A-S, MSO2072A, MSO2102A, MSO2202A, MSO2302A, MSO2072A-S, MSO2102A-S, MSO2202A-S, MSO2302A-S.

    • Цена по запросу
      Добавить к заказу

      UPA-DS, опция для анализа источников питания

      Программное обеспечение Rigol Ultra Power Analyzer предназначено для осциллографов Rigol серий DS6000, DS/MSO4000, DS/MSO2000. Ultra Power Analyzer позволяет выполнить анализ импульсных источников питания с использованием широкого ряда тестов

    • 25 724 руб.
      Добавить к заказу

      USB-GPIB, интерфейс

      USB-GPIB Интерфейс.
