MSO5022, MSO 5022

Осциллографы лабораторные

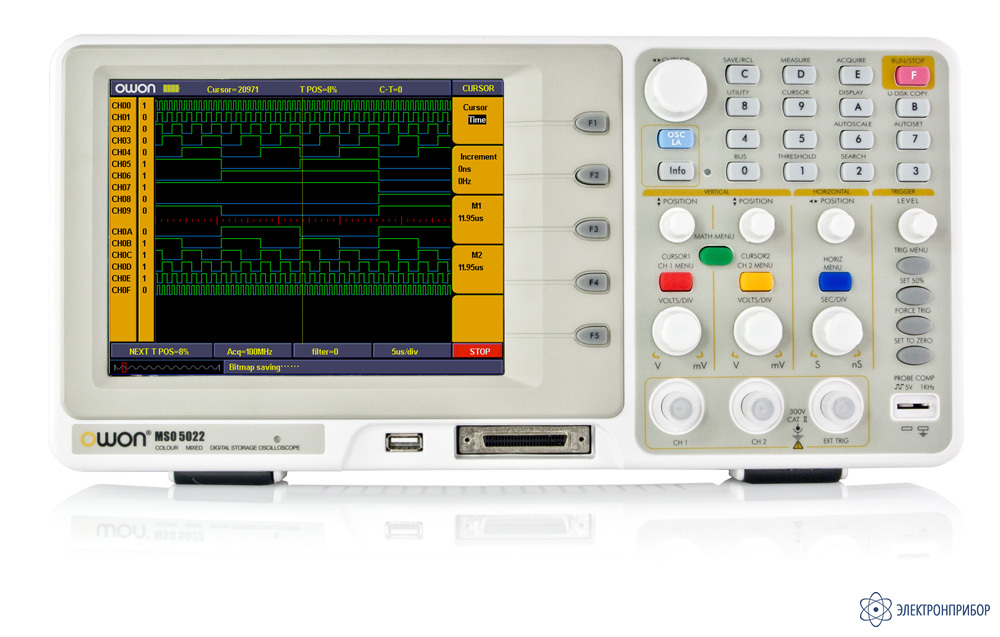

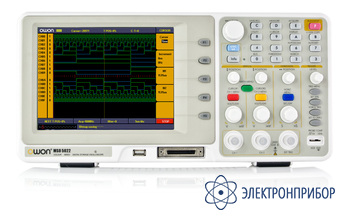

MSO-5022 — осциллограф

Код товара: 24720
    • Гарантия

      14 месяцев

    • Производитель

      OWON, Китай

    Особенности осциллографа MSO-5022

    Аналог PDS-5022S. Добавлен логический анализатор на 16 каналов.

    • Полоса пропускания осциллографа: 25 МГц
    • Макс. частота дискретизации: в реальном времени 100 МГц, в эквивалентном режиме 2.5 ГГц
    • Количество каналов: 2
    • Глубина памяти 6 K, вертикальное разрешение 8 бит.
    • Режимы синхронизации АВТО, НОРМ, ОДНОКРАТНЫЙ, ВИДЕО (поля или строки), подключаемые фильтры НЧ и ВЧ
    • Автоматические измерения 5 параметров
    • Измерения параметров с помощью курсоров
    • 4 ячейки памяти для запоминания осциллограмм
    • Большой 20 см цветной ЖК дисплей, разрешение 640x480
    • Интерфейсы: RS-232 или USB
    • Габариты: 350 мм × 157 мм × 120 мм, вес: 1 кг.
  • Технические характеристики осциллографа MSO-5022

    Регистрация
    Режимы регистрации нормальный
    пиковый детектор
    усреднение
    Максимальная частота выборки 250 Мвыб/с (PDS-6062T, PDS-6062S),
    100 Мвыб/с (MSO-5022, PDS-5022S);
    Вход
    Связь входа открытый вход (DC), закрытый вход (AC)
    Импеданс входа 1 МОм±2% параллельно с 20 пФ±3 пФ
    Коэффициенты ослабления пробника 1X, 10X, 100X, 1000X
    Максимальное входное напряжение 300 Впик
    По горизонтали
    Диапазон частоты выборки 10 выб/с~250 Мвыб/с (PDS-6062T, PDS-6062S),
    10 выб/с~100 Мвыб/с (MSO-5022, PDS-5022S);
    Интерполяция осциллограммы (sin x)/x
    Длина записи 5 тыс. точек для каждого канала
    Диапазон коэффициентов ВРЕМЯ/ДЕЛ. 5 нс/дел.~5 с/дел. с шагом из ряда 1-2-5
    Погрешность измерения интервала времени (ΔT) (DC~50M) однократный сигнал: ±(время выборки + 10-4 × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 10-4 × измеренное значение + 0.4 нс)
    По вертикали
    Аналогово-цифровой преобразователь 8 бит, синхронная оцифровка двух каналов.
    Диапазон коэффициентов В/ДЕЛ. 5 мВ/дел.~5 В/дел. на входе BNC
    Диапазон смещения ±50 В (500 мВ/дел.~5 В/дел.), ±2 В (5 мВ/дел.~200 мВ/дел.)
    Полоса пропускания 60 МГц (PDS-6062T, PDS-6062S),
    25 МГц (MSO-5022, PDS-5022S);
    Полоса пропускания при регистрации однократного сигнала полный диапазон
    Низкочастотный предел для закрытого входа (уровень - 3дБ) ≥5 Гц (на входе BNC)
    Время нарастания на входе BNC, (типовое) ≤5.8 нс (PDS-6062T, PDS-6062S),
    ≤17.5 нс (MSO-5022, PDS-5022S);
    Погрешность коэффициента усиления при постоянном токе ±5%
    Погрешность измерения при постоянном токе (режим усреднения) погрешность напряжения (ΔV) между двумя точками осциллограммы при усреднении ≥16 осциллограмм: ±(5% от измеренного значения + 0.05 деления).
    Синхронизация
    Чувствительность запуска (запуск по фронту) связь по постоянному току (DC) каналы CH1 и CH2: 1дел. (0 Гц~полный диапазон)
    EX 100 мВ (0 Гц~полный диапазон)
    EXT/5 500 мВ (0 Гц~полный диапазон)
    связь по переменному току (AC) каналы CH1 и CH2: 1 дел. (при частоте сигнала ≥50 Гц)
    Диапазон уровня запуска внутренний ±6 делений от центра экрана
    EXT ± 600 мВ
    EXT/5 ± 3 В
    Погрешность уровня запуска (типовая) для сигнала с нарастанием и спадом ≥ 20нс внутренний ±0.3 деления
    EXT ± (40 мВ + 6% от установленного значения)
    EXT/5 ± (200 мВ +6% от установленного значения)
    Задержка запуска положительная 655 делений
    отрицательная 4 деления экрана
    Установка уровня на 50% (типовое) для входного сигнала с частотой ≥50 Гц
    Чувствительность запуска по видеосигналу (типовая) внутренний 2 деления, размах сигнала
    EXT 400 мВ
    EXT/5 2 В
    Частота и стандарты видеосигналов (запуск по видеосигналу) поддерживает стандарты NTSC, PAL и SECAM при любой частоте кадров и строк
    Режимы измерения
    Курсорные измерения напряжение (ΔV) и временной интервал (ΔT) между курсорами
    Автоматические измерения Uампл, Uсред, Uэфф, частота и период
    Пробник
    Ослабление 1X Ослабление 10X
    Полоса пропускания 0 Гц~6 МГц 0 Гц~полный диапазон
    Коэффициент ослабления 1:1 10:1
    Диапазон компенсации 10 пФ~35 пФ
    Входное сопротивление 1 МОм±2% 10 МОм±2%
    Входная емкость 85 пФ~115 пФ 14.5 пФ~17.5 пФ
    Максимальное входное напряжение 150 В постоянного тока 300 В постоянного тока

    Общие характеристики:

    Дисплей
    Тип 8 дюймов ЖК ТФТ (жидкокристаллический) (PDS-6062T)
    7,8дюйма ЖК ТФТ (жидкокристаллический) (MSO-5022, PDS-5022S, PDS-6062S)
    Разрешение 640 (горизонтальное) × 480 (вертикальное) пикселов
    Цвет 260000 оттенков (PDS-6062T)
    256 оттенков (MSO-5022, PDS-5022S, PDS-6062S)
    Выход для компенсации пробников
    Выходное напряжение (типовое) амплитуда не менее 5 В на нагрузке 1 МОм
    Частота (типовое) 1 кГц, меандр
    Питание
    Параметры сети ~100-240 В 50 Гц, КАТ II
    Потребляемая мощность < 15 Вт
    Плавкий предохранитель 1 A, класс T, 250 В
    Условия эксплуатации
    Температура рабочая: 0 °C - 40 °C;
    хранения: -20 °C - +60 °C
    Относительная влажность ≤ 90%
    Высота рабочая: 3,000 м транспортировки: 15’000 м
    Охлаждение естественная конвекция
    Механические характеристики
    Габаритные размеры 350 мм × 157 мм × 120 мм
    Масса 1 кг
  • Комплект поставки MSO-5022

    Наименование Количество
    1. Осциллограф MSO-5022 1
