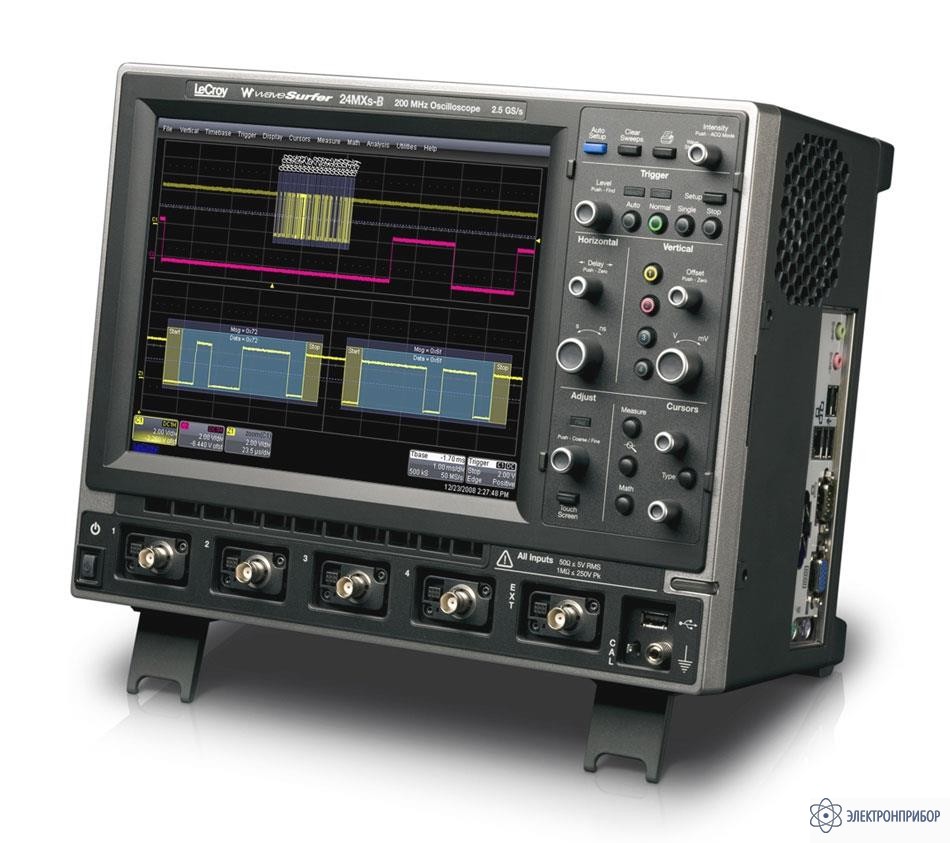

MSO 44MXs-B — осциллограф цифровой запоминающий

Код товара: 29329
  • 49278-12

    • Гарантия

      36 месяцев

    • Госреестр СИ РФ

      49278-12

    • Производитель

      LeCroy, США

    Преимущества цифрового осциллографа MSO 44MXs-B:

    Компания LeCroy представила обновлённую линейку цифровых осциллографов смешанных сигналов. Измерительные ресурсы и основные параметры моделей новой серии по сравнению с предшествующей линейкой WS MXs-A существенно улучшены в базовой комплектации осциллографа.

    В новинках улучшен ряд базовых технических характеристик, аппаратные возможности и функциональность, которые повышают измерительные и аналитические ресурсы осциллографов.

    Осциллографы смешанных сигналов WaveSurfer MSO MXs-B имеют в своём составе штатный логический пробник MS-250 для подключения 18 цифровых каналов. Максимальная тактовая частота входного сигнала до 250 МГц, обеспечивается запись до 10 мс цифровых данных по всем 18 каналам. Осциллографы MSO MXs-B используют специально разработанный высокоскоростной интерфейс «Lbus» для быстрого подключения пробника. В отличие от других осциллографов смешанных сигналов, предоставляющих пользователю объём памяти уменьшающийся с увеличением числа используемых логических каналов, решение от LeCroy обеспечивает одновременный доступ ко всей памяти (осциллографической / в логических каналах) в любом из режимов работы. Это даёт лучшие среди аналогов характеристики по синхронным измерениям длинных логических посылок и аналоговых сигналов.

    Особенности цифрового осциллографа MSO 44MXs-B:

    • Количество аналоговых каналов: 4
    • Количество цифровых каналов: 18 – MS-250 (только для MSO)
    • Полоса пропускания: 400 МГц
    • Частота дискретизации до 5 ГГц на каждый канал
    • Объем памяти на каждый аналоговый канал 12,5 Мб (25 Мб при объединении каналов), цифровой канал 10 Мб
    • Архитектура X-Stream II (увеличивает быстродействие от 10 до 20 раз при работе с объёмами данных 10 Мб и более)
    • Большая скорость обновления экрана – технология WaveStream ™
    • Режим поиска аномалий в длинной записи по 20 условиям - WaveScan™
    • Авто- и курсорные измерения, функции математического анализа
    • Интеллектуальная система синхронизации
    • В штатной комплектации – расширенная математика и синхронизация
    • Опции синхронизации и декодирования сигналов шин CAN, I2C, I2S SPI, RS-232, FlexRay, USB, MIL-STD-1553, LIN, D-PHY, DigRF 3G, DigRF v4
    • Поддержка аппаратных опций: логического анализатора MS-250/500 и пробников LeCroy
    • LabNotebookTM – приложение для документирования и создания отчетов
    • Опция тестирования масок электросвязи
    • «Открытая» платформа на базе ОС MS Windows XP
    • Большой цветной сенсорный TFT дисплей (26 см), прилагаемое стило, малые габариты.

  • Технические характеристики цифрового осциллографа с опцией MSO 44MXs-B:

    Параметр Значения
    Канал вертикального отклонения
    Число каналов 4
    Полоса пропускания (-3 дБ) 0…400 МГц
    Время нарастания 875 пс
    Ограничение полосы 20, 200 МГц
    Коэффициент отклонения (Коткл.) Входное сопротивление 50 Ом: 2 мВ/дел…1 В/дел
    Входное сопротивление 1 МОм: 2 мВ/дел…10 В/дел
    Погрешность установки Коткл. ± 1.5 %
    Входной импеданс 1 МОм / 16 пФ или 50 Ом
    Макс. входное напряжение 5 В ср. кв. (на нагрузке 50 Ом);
    400 В макс. (на нагрузке 1 МОм)
    Математика 5 стандартных функций, включая БПФ + Расширенная математика в пакете MATHSURF
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 200 пс/дел…1000 с/дел
    Погрешность установки Кразв. ± 0,001 %
    Режимы работы Внутренняя и внешняя развертка (Y-T и X-Y), эквивалентная дискретизация (RIS), WaveStream, самописец, сегментированная развертка
    Синхронизация
    Источники синхросигнала Любой входной канал, сеть, внешний, внешний/10
    Режимы запуска развертки Автоколебательный, ждущий, по времени (1 нс…20 с), по событию (1…1,000,000,000)
    Стандартные виды синхронизации по фронту, по длительности, по шаблону, ТВ (включая ТВЧ), по глитчу, рантовая, по скорости нарастания, по интервалу, отложенная, по условиям качества, каскадная синхронизация
    Фильтры синхронизации Связь по перемен. или пост. току, ФНЧ, ФВЧ
    Вход внешней синхронизации 1 МОм (± 2 %) / 17 пФ; макс. 150 В ср. кв.
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит (11 бит в режиме увеличения разрешения (ERES))
    Макс. частота дискретизации (однократный сигнал) 5 ГГц
    Эквивалентная частота дискретизации 50 ГГц (периодический сигнал)
    Интерполяция Линейная, Sin X / X
    Длина записи (стандартно) 12,5 Мб на канал (25 Мб на канал)
    Режимы сбора данных Выборка, пик. детектор (> 1 нс); усреднение; накопление; однократный запуск
    Автоматические измерения
    Количество параметров 24 измерения
    Режим отображения До 6 измерений одновременно с отображением статистики
    Режим Wave Stream
    Яркость свечения 256 уровней яркости
    Количество каналов 4 канала одновременно
    Макс. частота дискретизации как для частоты дискретизации в реальном времени
    Скорость обновления до 22000 осциллограмм в секунду
    Цифровые каналы (MS-250)
    Число каналов 18
    Максимальная частота выходного сигнала 250 МГц
    Частота дискретизации на канал 1 ГГц
    Память на канал 10 Мб
    Группирование по уровню D0-D8; D9-D17
    Пороговые уровни ТТЛ, ЭСЛ, КМОП (2,5/ 3,3/ 5 В), ПЭСЛ или определенные пользователем
    Типы синхронизации По фронту, по длительности, по шаблону по глитчу, по интервалу, отложенная
    Источник синхронизации С1-С4; D0-D17; внешняя
    Синхронизация по низкочастотным протоколам (опция) CAN, I2C, I2S SPI, RS-232, FlexRay, USB, MIL-STD-1553, LIN, D-PHY, DigRF 3G, DigRF v4, Audiobus
    Общие данные
    Интерфейсы Ethernet (10/100BaseT), USB (5), RS-232, SVGA; Опция: GPIB
    ЖК-дисплей TFT сенсорный экран 26 см, SVGA 800×600 точек
    Напряжение питания 120…240 В (± 10 %), 45…66 Гц (автовыбор)
    Габаритные размеры 260×340×152 мм
    Масса 7,2 кг

  • Комплект поставки MSO 44MXs-B

    № Наименование Количество
    1. Осциллограф 1
    2. Шнур питания 1
    3. Крышка передней панели 1
    4. Делитель х10 4
    5. Стило 1
    6. Руководство по эксплуатации 1
