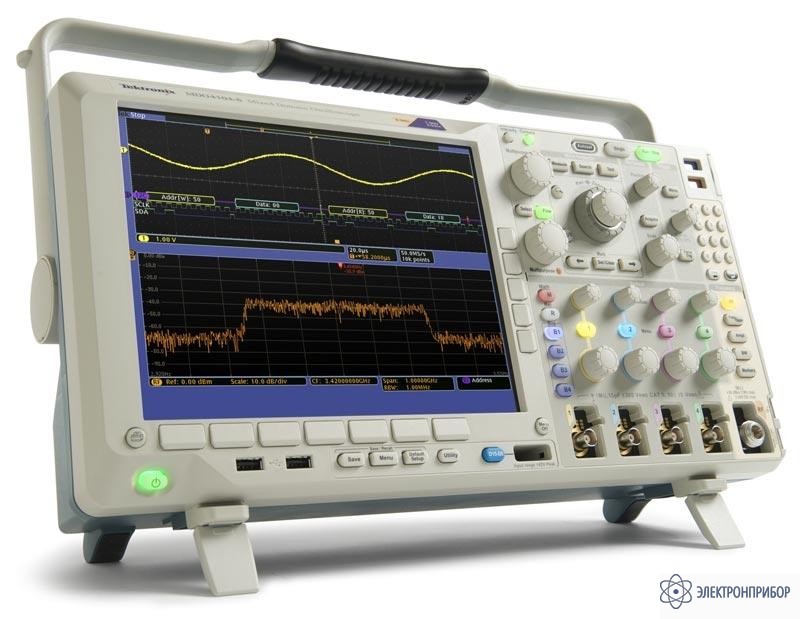

MDO4104-6 — осциллограф смешанных сигналов с анализатором спектра

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      52926-13

    • Производитель

      Tektronix, США

    Назначение осциллографа смешанных сигналов с анализатором спектра MDO4104-6:

    Уникальные осциллографы смешанных сигналов MDO4000 обеспечивают регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенными для тестирования и наладки электронных схем, эти приборы позволяют исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этих приборов заложена высокопроизводительная платформа MSO4000B.

    Особенности осциллографа смешанных сигналов с анализатором спектра MDO4104-6:

    • Аналоговые каналы - 4
    • Аналоговая полоса пропускания - 1 ГГц
    • Аналоговая частота дискретизации - 5 Гвыб/с
    • Цифровые каналы - 16
    • Частота цифровых каналов Основная/ MagniVu™ - 500 Мвыб/с / 16,5 Гвыб/с
    • РЧ канал - 1
    • Диапазон РЧ канала - 50 кГц...6 ГГц

    Функции осциллографа смешанных сигналов с анализатором спектра MDO4104-6:

    • Для измерений во временной области
      • 16 цифровых каналов:
        • Разрешение до 60 пс (MagniVu™)
      • 4 аналоговых канала:
        • Полосы пропускания 1 ГГц и 500 МГц
        • Частота дискретизации по всем аналоговым каналам до 2,5 Гвыб/с
    • Для измерений в частотной области (спектрального анализа)
      • Выделенный входной канал РЧ-диапазона:
        • Диапазон частот 3 ГГц или 6 ГГц
        • Ультраширокая полоса захвата ≥1 ГГц
        • +Peak, -Peak, Average, Sample Detection
        • Отсележиване нормальных средних, максимальных и минимальных значений (по отдельности и одновременно)
        • Окно спектрограмм (позволяет наблюдать и досконально изучить явление медленных изменений РЧ сигнала)
        • Автоматические маркеры пиков частоты и амплитуды пиков спектра
        • Ручные маркеры (для измерений непиковых значений)
        • Отдельная панель управления РЧ канала
    • Регистрация аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени:
      • наблюдение за изменениями амплитуды, частоты или фазы во времени
    • Анализ спектра в любой записанный момент времени
    • Возможность независимой установки параметров регистрации сигнала во входных каналах частотной и временной областей
    • Длина записи по всем каналам 20 млн выборок
    • Функция Wave Inspector® для автоматического поиска и навигации по записанному сигналу
    • Частота экрана >50 000 осциллограмм в секунду
    • Цветной XGA дисплей с диагональю 10,4" (264 мм)
    • Расширенная синхронизация (более 135 комбинаций) и анализ сигналов для последовательных и параллельных шин:
      • I2C, SPI, USB 2.0, CAN, LIN, FlexRay, RS-232, RS-422, RS-485, UART, I2S,
      • Left Justified (LJ) (выравнивание по левому полю), Right Justified (RJ) (выравнивание по правому полю),
      • TDM, Ethernet, MIL-STD-1553 (с соответствующим прикладным модулем) и Парал.
    • 44 автоматических измерений и БПФ:
      • Мощность канала
      • Коэффициент мощности соседнего канала (ACPR)
      • Занимаемая полоса частот (OBW)
    • Интерфейсы:
      • USB - HOST (2 разъёма на передней панели и 2 на задней)
        • сохранение данных
        • отправка на печать на принтере
        • подключение USB-клавиатуры
      • USB - Device (1 разъём на задней панели)
        • связь с ПК
        • прямая печать на принтеры с функцией PictBridge®
      • LAN (10/100/1000BASE-T Ethernet)
        • сетевое подключение
      • Video OUT Port
        • передача изображения на монитор или проектор
    • Модуль прикладных программ для анализа систем питания (приобретается дополнительно)

    Области применения осциллографа смешанных сигналов с анализатором спектра MDO4104-6:

    Системная отладка устройств со встроенными средствами беспроводной связи

    • Отладка встраиваемых модулей беспроводной связи распространенных стандартов с частотами до 6 ГГц (WLAN, Bluetooth, Zigbee, и т.д.)
    • Отладка систем беспроводных связи собственной разработки с амплитудной, частотной или фазовой корреляцией
    • Анализ временой и частотной области сигнала одним прибором
    • Мониторинг нескольких точек разрабатываемого оборудования одновременно
    • Широкополосный анализ двухдиапазонных трансиверов. Например, захват сигналов Zigbee на частоте 900 МГц и Bluetooth на частоте 2,4 ГГц за один проход.

    Анализ временных соотношений в комбинированных устройствах

    • Наблюдение изменений РЧ спектра во времени при включении ГУН/ФАПЧ
    • Простое измерение времени установления при включении или выключении РЧ сигналов
    • Простое измерение задержки между управляющими сигналами цифровых шин или командами, передаваемыми по последовательным шинам и изменением РЧ сигнала

    Спектральный анализ

    • Изучение радиочастотного спектра с обычным набором инструментов анализатора спектра
    • Обзор широкого спектра за один раз благодаря пропускной способности (полосе захвата) ≥1 ГГц

    Поиск источников шумов и помех

    • Анализ основных причин, вызывающих излучаемую или наведенную эмиссию
    • Оценка влияния импульсного источника питания на остальные части системы
    • Корреляция с сигналами во временной области позволяет выявлять основные источники шума
  • Условия эксплуатации осциллографа смешанных сигналов с анализатором спектра MDO4104-6:

    • Температура:
      • При эксплуатации: от 0 до +50 °C
      • При хранении: от –20 до 60 °C
    • Влажность:
      • При эксплуатации: верхнее значение: от 40 до 50 °C, относительная влажность от 10 до 60 %
      • При эксплуатации: нижнее значение: от 0 до 40 °C
    • Система сбора данных: 1 МОм
      • Максимальное входное напряжение на разъеме BNC 300 Вср. кв.. Категория установки II.
      • Снижение 20 дБ/декада в диапазоне 4,5–45 МГц.
      • Снижение 14 дБ/декада в диапазоне 45–450 МГц.
      • Выше 450 МГц,5 Вср. кв.
    • Система сбора данных:50 Ом
      • Максимальное входное напряжение на разъеме BNC: 5 Вср. кв., с пиковыми значениями не более ±20 В (скважность ≤6,25 %)
    • P6616: входы цифровых пробников
      • Максимальное абсолютное напряжение на входе:±42 Впик.
    • Вход РЧ-сигнала:
      • Максимальное рабочее напряжение:±40 Впостоянного тока.
      • Рабочие диапазоны частот и напряжения сети: 100...240 В (50/60 Гц); 115 В (400 Гц)
      • Максимальное энергопотребление: 225 Вт
    • Габаритные размеры
      • Высота прибора с убранной опорой и сложенной ручкой: 229 мм
      • Ширина, по втулкам ручки: 439 мм
      • Глубина, от задней опоры до передней части ручек: 147 мм
      • Глубина прибора от задней части опоры до передней части передней крышки: 155 мм
    • Масса: 5,0 кг (автономный прибор без передней крышки)
  • Комплект поставки MDO4104-6

    Наименование Количество
    1. Прибор 1
    2. Логический пробник P6616 (16 каналов) 1
    3. Адаптер N-BNC (103-0045-00) 1
    4. Пассивные пробника TPP0500 4
    5. Программное обеспечение OpenChoice ® для настольных ПК и NI LabVIEW SignalExpress™ TE (LE версия) 1
    6. Краткое справочное руководство и документация на компакт-диске 1
    7. Крышка передней панели 1
    8. Кабель питания 1
  • Дополнительная комплектация MDO4104-6

    • Цена по запросу
