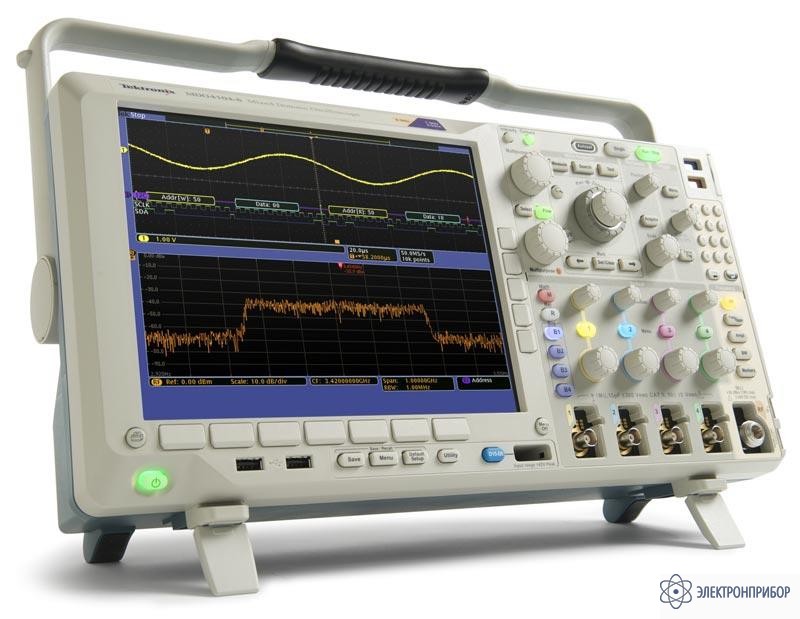

MDO4034-3 — осциллограф смешанных сигналов с анализатором спектра

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      52926-13

    • Производитель

      Tektronix, США

    Назначение осциллографа MDO4034-3:

    Уникальный осциллограф смешанных сигналов MDO4034-3 обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенным для тестирования и наладки электронных схем, этот прибор позволяет исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этого прибора заложена высокопроизводительная платформа MSO4000B.

    Особенности осциллографа MDO4034-3:

    • 16 цифровых каналов
    • Разрешение до 60 пс (MagniVu™)
    • Частота дискретизации по всем аналоговым каналам до 2,5 Гвыб/с
    • Для измерений в частотной области (спектрального анализа)
    • Выделенный входной канал РЧ-диапазона
    • Отслеживание нормальных средних, максимальных и минимальных значений (по отдельности и одновременно)
    • Окно спектрограмм (позволяет наблюдать и досконально изучить явление медленных изменений РЧ сигнала)
    • Автоматические маркеры пиков частоты и амплитуды пиков спектра
    • Ручные маркеры (для измерений непиковых значений)
    • Отдельная панель управления РЧ канала
    • Регистрация аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени, наблюдение за изменениями амплитуды, частоты или фазы во времени
    • Анализ спектра в любой записанный момент времени
    • Возможность независимой установки параметров регистрации сигнала во входных каналах частотной и временной областей
    • Длина записи по всем каналам 20 млн выборок
    • Функция Wave Inspector® для автоматического поиска и навигации по записанному сигналу
    • Частота экрана >50 000 осциллограмм в секунду
    • Цветной XGA дисплей с диагональю 10,4" (264 мм)
    • Расширенная синхронизация (более 135 комбинаций) и анализ сигналов для последовательных и параллельных шин: I2C, SPI, USB 2.0, CAN, LIN, FlexRay, RS-232, RS-422, RS-485, UART, I2S, Left Justified (LJ) (выравнивание по левому полю), Right Justified (RJ) (выравнивание по правому полю), TDM, Ethernet, MIL-STD-1553 (с соответствующим прикладным модулем) и Парал.
    • 44 автоматических измерений и БПФ
    • USB - HOST (2 разъёма на передней панели и 2 на задней)
    • USB - Device (1 разъём на задней панели)
    • LAN (10/100/1000BASE-T Ethernet)
    • Video OUT Port

    Области применения осциллографа MDO4034-3:

    Системная отладка устройств со встроенными средствами беспроводной связи

    • Отладка встраиваемых модулей беспроводной связи распространенных стандартов с частотами до 6 ГГц (WLAN, Bluetooth, Zigbee, и т.д.)
    • Отладка систем беспроводных связи собственной разработки с амплитудной, частотной или фазовой корреляцией
    • Анализ временой и частотной области сигнала одним прибором
    • Мониторинг нескольких точек разрабатываемого оборудования одновременно
    • Широкополосный анализ двухдиапазонных трансиверов. Например, захват сигналов Zigbee на частоте 900 МГц и Bluetooth на частоте 2,4 ГГц за один проход.

    Анализ временных соотношений в комбинированных устройствах

    • Наблюдение изменений РЧ спектра во времени при включении ГУН/ФАПЧ
    • Простое измерение времени установления при включении или выключении РЧ сигналов
    • Простое измерение задержки между управляющими сигналами цифровых шин или командами, передаваемыми по последовательным шинам и изменением РЧ сигнала.

    Спектральный анализ

    • Изучение радиочастотного спектра с обычным набором инструментов анализатора спектра
    • Обзор широкого спектра за один раз благодаря пропускной способности (полосе захвата) ≥1 ГГц.

    Поиск источников шумов и помех

    • Анализ основных причин, вызывающих излучаемую или наведенную эмиссию
    • Оценка влияния импульсного источника питания на остальные части системы
    • Корреляция с сигналами во временной области позволяет выявлять основные источники шума.

    В дополнение к впервые представленным возможностям комбинированного анализа, MDO4000 обладает всеми функциями осциллографов смешанных сигналов Tektronix серии MSO4000B. Серия MSO4000B предлагает широкий набор функций для ускорения отладки на каждом этапе проектирования – от быстрого обнаружения и регистрации аномалии, до поиска определенного события в записанном сигнале, анализа его характеристик и воздействия на работу устройства в целом.

  • Краткие технические характеристики осциллографа MDO4034-3:

    Параметр Значения
    Аналоговые каналы 4
    Аналоговая полоса пропускания 350 МГц
    Аналоговая частота дискретизации 2,5 Гвыб/с
    Цифровые каналы 16
    Частота цифровых каналов
    Основная/ MagniVu™
    500 Мвыб/с / 16,5 Гвыб/с
    РЧ канал 1
    Диапазон РЧ канала 50 кГц...3 ГГц
    Условия эксплуатации от 0 до +50 °C, относительная влажность от 10 до 60 %
    Масса, кг 5
  • Комплект поставки MDO4034-3

    Наименование Количество
    1. Прибор 1
    2. Логический пробник P6616 (16 каналов) 1
    3. Адаптер N-BNC (103-0045-00) 1
    4. Пассивные пробника TPP0500 4
    5. Программное обеспечение OpenChoice ® для настольных ПК и NI LabVIEW SignalExpress™ TE (LE версия) 1
    6. Краткое справочное руководство и документация на компакт-диске 1
    7. Крышка передней панели 1
    8. Кабель питания 1
  • Дополнительная комплектация MDO4034-3

    • Цена по запросу
      Добавить к заказу

      DPO4AERO, модуль анализа и запуска по сигналам последовательных шин

      Модуль синхронизации и анализа цифровых последовательных аудиошин DPO4AERO.

    • Цена по запросу
      Добавить к заказу

      DPO4AUDIO, модуль синхронизации и анализа цифровых последовательных аудиошин

      Модуль анализа и запуска по сигналам последовательных аудиошин. Позволяет осуществлять запуск по пакетам, передаваемым по аудиошинам I2S, LJ, RJ и TDM, а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени. Входы сигнала – любой канал 1-4 (и D0-D15 в моделях MSO). Рекомендуемые пробники – I2S, LJ, RJ, TDM: несимметричный.

    • Цена по запросу
      Добавить к заказу

      DPO4AUTO, модуль анализа CAN -шин данных

      DPO4AUTO. Модуль анализа и запуска по сигналам автомобильных последовательных шин. Позволяет осуществлять запуск по пакетам, передаваемым по шинам CAN и LIN, а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени. Входы сигнала – LIN: любой канал 1-4 (и D0-D15 в моделях MSO); CAN: любой канал 1-4 (и D0-D15 в моделях MSO), только несимметричный пробник. Рекомендуемые пробники – LIN: несимметричный; CAN: несимметричный или дифференциальный.

    • Цена по запросу
      Добавить к заказу

      DPO4AUTOMAX, модуль анализа автомобильных последовательных шин

      DPO4AUTOMAX Модуль расширенного анализа и запуска по сигналам последовательных автомобильных шин. Позволяет осуществлять запуск по пакетам, передаваемым по шинам CAN, LIN и FlexRay, а также предоставляет средства анализа, такие как цифровое представления сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени, а также ПО анализа глазковых диаграмм.Входы сигнала – LIN: любой канал 1-4 (и D0-D15 в моделях MSO); CAN: любой канал 1-4 (и D0-D15 в моделях MSO), только несимметричный пробник; FlexRay: любой канал 1-4 (и D0-D15 в моделях MSO), только несимметричный пробник. Рекомендуемые пробники – LIN: несимметричный; CAN, FlexRay: несимметричный или дифференциальный.

    • Цена по запросу
      Добавить к заказу

      DPO4COMP, модуль анализа RS232

      DPO4COMP Модуль анализа и запуска по сигналам компьютерных последовательных шин. Позволяет осуществлять запуск по пакетам, передаваемым по шинам RS-232/422/485/UART, а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени. Входы сигнала – любой канал 1-4 (и D0-D15 в моделях MSO), только несимметричный пробник. Рекомендуемые пробники – RS-232/UART: несимметричный; RS-422/485: дифференциальный.

    • Цена по запросу
      Добавить к заказу

      DPO4EMBD, модуль анализа последовательных шин данных

      DPO4EMBD. Модуль анализа и запуска по сигналам последовательных шин встраиваемых систем. Позволяет осуществлять запуск по пакетам, передаваемым по шинам I2C и SPI, а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени. Входы сигнала – I2C: любой канал 1-4 (и D0-D15 в моделях MSO); SPI: любой канал 1-4 (и D0-D15 в моделях MSO). Рекомендуемые пробники – I2C, SPI: несимметричный.

    • Цена по запросу
      Добавить к заказу

      DPO4LMT, модуль

      DPO4LMT. Модуль контроля предельных значений и тестирования по маске. Позволяет выполнять сравнение с предельными значениями, полученными на основе опорных сигналов, или выполнять сравнение со специальными или стандартными шаблонами телекоммуникационных или компьютерных стандартов.

    • Цена по запросу
      Добавить к заказу

      DPO4PWR, модуль для измерения и анализа мощности

      DPO4PWR. Модуль анализа источников питания. Позволяет быстро и точно анализировать качество питающих напряжений, коммутационные потери, гармонические составляющие, область безопасной работы, модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt).

    • Цена по запросу
      Добавить к заказу

      DPO4USB, модуль

      DPO4USB. Модуль анализа и запуска по сигналам последовательных шин USB. Позволяет осуществлять запуск по пакетам, передаваемым по низкоскоростным, полноскоростным и высокоскоростным шинам USB. Кроме того, предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени для низкоскоростных, полноскоростных и высокоскоростных шин USB. Входы сигнала – низкоскоростные и полноскоростные шины: любой канал 1-4 (и D0-D15 в моделях MSO) c несимметричным пробником, любой канал 1-4 с дифференциальным пробником; высокоскоростные шины: любой канал 1-4 Рекомендуемые пробники – низкоскоростные и полноскоростные шины: несимметричный или дифференциальный; высокоскоростные шины: дифференциальный. Высокоскоростные шины USB поддерживаются только моделями MSO4104B и DPO4104B.

    • Цена по запросу
      Добавить к заказу

      DPO4VID, модуль видеосинхронизации

      DPO4VID. Модуль запуска по сигналам HDTV и специальным (нестандартным) видеосигналам.
