Осциллографы лабораторные

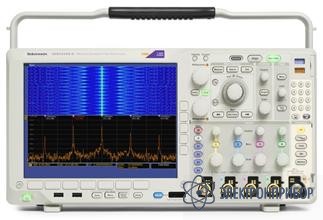

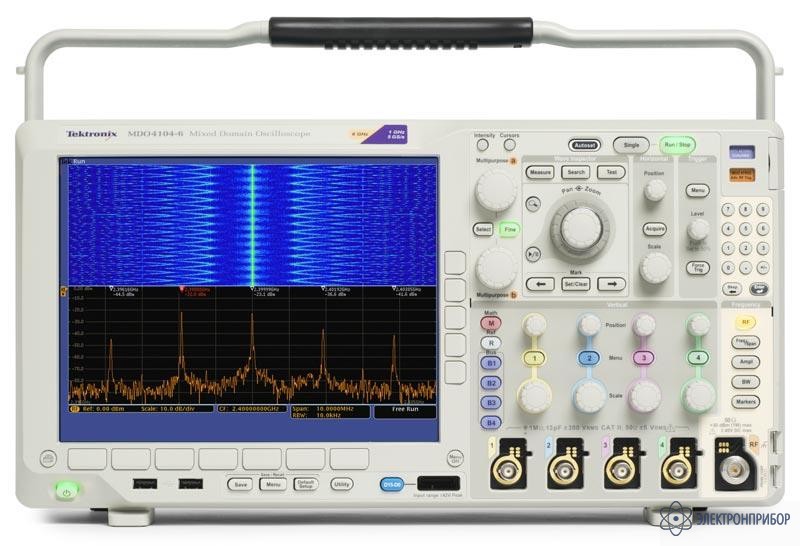

MDO4014-3 — осциллограф смешанных сигналов с анализатором спектра

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      52926-13

    • Производитель

      Tektronix, США

    Назначение осциллографа MDO4014-3:

    Уникальный осциллограф смешанных сигналов MDO4014-3 обеспечивает регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенным для тестирования и наладки электронных схем, этот прибор позволяет исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этого прибора заложена высокопроизводительная платформа MSO4000B.

    Особенности осциллографа MDO4014-3:

    • 16 цифровых каналов
    • Разрешение до 60 пс (MagniVu™)
    • Частота дискретизации по всем аналоговым каналам до 2,5 Гвыб/с
    • Для измерений в частотной области (спектрального анализа)
    • Выделенный входной канал РЧ-диапазона
    • Отслеживание нормальных средних, максимальных и минимальных значений (по отдельности и одновременно)
    • Окно спектрограмм (позволяет наблюдать и досконально изучить явление медленных изменений РЧ сигнала)
    • Автоматические маркеры пиков частоты и амплитуды пиков спектра
    • Ручные маркеры (для измерений непиковых значений)
    • Отдельная панель управления РЧ канала
    • Регистрация аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени, наблюдение за изменениями амплитуды, частоты или фазы во времени
    • Анализ спектра в любой записанный момент времени
    • Возможность независимой установки параметров регистрации сигнала во входных каналах частотной и временной областей
    • Длина записи по всем каналам 20 млн выборок
    • Функция Wave Inspector® для автоматического поиска и навигации по записанному сигналу
    • Частота экрана >50 000 осциллограмм в секунду
    • Цветной XGA дисплей с диагональю 10,4" (264 мм)
    • Расширенная синхронизация (более 135 комбинаций) и анализ сигналов для последовательных и параллельных шин: I2C, SPI, USB 2.0, CAN, LIN, FlexRay, RS-232, RS-422, RS-485, UART, I2S, Left Justified (LJ) (выравнивание по левому полю), Right Justified (RJ) (выравнивание по правому полю), TDM, Ethernet, MIL-STD-1553 (с соответствующим прикладным модулем) и Парал.
    • 44 автоматических измерений и БПФ
    • USB - HOST (2 разъёма на передней панели и 2 на задней)
    • USB - Device (1 разъём на задней панели)
    • LAN (10/100/1000BASE-T Ethernet)
    • Video OUT Port

    Области применения осциллографа MDO4014-3:

    Системная отладка устройств со встроенными средствами беспроводной связи

    • Отладка встраиваемых модулей беспроводной связи распространенных стандартов с частотами до 6 ГГц (WLAN, Bluetooth, Zigbee, и т.д.)
    • Отладка систем беспроводных связи собственной разработки с амплитудной, частотной или фазовой корреляцией
    • Анализ временой и частотной области сигнала одним прибором
    • Мониторинг нескольких точек разрабатываемого оборудования одновременно
    • Широкополосный анализ двухдиапазонных трансиверов. Например, захват сигналов Zigbee на частоте 900 МГц и Bluetooth на частоте 2,4 ГГц за один проход.

    Анализ временных соотношений в комбинированных устройствах

    • Наблюдение изменений РЧ спектра во времени при включении ГУН/ФАПЧ
    • Простое измерение времени установления при включении или выключении РЧ сигналов
    • Простое измерение задержки между управляющими сигналами цифровых шин или командами, передаваемыми по последовательным шинам и изменением РЧ сигнала.

    Спектральный анализ

    • Изучение радиочастотного спектра с обычным набором инструментов анализатора спектра
    • Обзор широкого спектра за один раз благодаря пропускной способности (полосе захвата) ≥1 ГГц.

    Поиск источников шумов и помех

    • Анализ основных причин, вызывающих излучаемую или наведенную эмиссию
    • Оценка влияния импульсного источника питания на остальные части системы
    • Корреляция с сигналами во временной области позволяет выявлять основные источники шума.

    В дополнение к впервые представленным возможностям комбинированного анализа, MDO4000 обладает всеми функциями осциллографов смешанных сигналов Tektronix серии MSO4000B. Серия MSO4000B предлагает широкий набор функций для ускорения отладки на каждом этапе проектирования – от быстрого обнаружения и регистрации аномалии, до поиска определенного события в записанном сигнале, анализа его характеристик и воздействия на работу устройства в целом.

  • Краткие технические характеристики осциллографа MDO4014-3:

    Параметр Значения
    Аналоговые каналы 4
    Аналоговая полоса пропускания 100 МГц
    Аналоговая частота дискретизации 2,5 Гвыб/с
    Цифровые каналы 16
    Частота цифровых каналов
    Основная/ MagniVu™
    500 Мвыб/с / 16,5 Гвыб/с
    РЧ канал 1
    Диапазон РЧ канала 50 кГц...3 ГГц
    Условия эксплуатации от 0 до +50 °C, относительная влажность от 10 до 60 %
    Масса, кг 5
  • Комплект поставки MDO4014-3

    Наименование Количество
    1. Прибор 1
    2. Логический пробник P6616 (16 каналов) 1
    3. Адаптер N-BNC (103-0045-00) 1
    4. Пассивные пробника TPP0500 4
    5. Программное обеспечение OpenChoice ® для настольных ПК и NI LabVIEW SignalExpress™ TE (LE версия) 1
    6. Краткое справочное руководство и документация на компакт-диске 1
    7. Крышка передней панели 1
    8. Кабель питания 1
  • Дополнительная комплектация MDO4014-3
