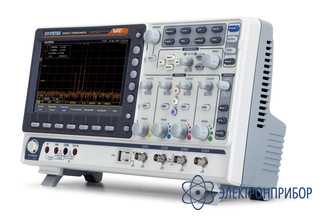

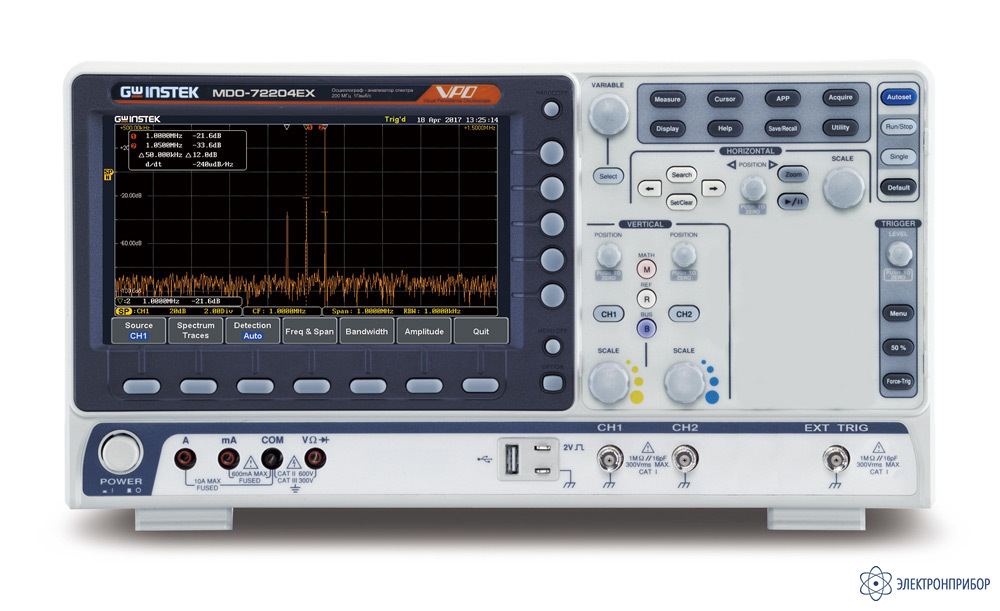

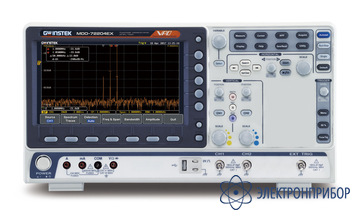

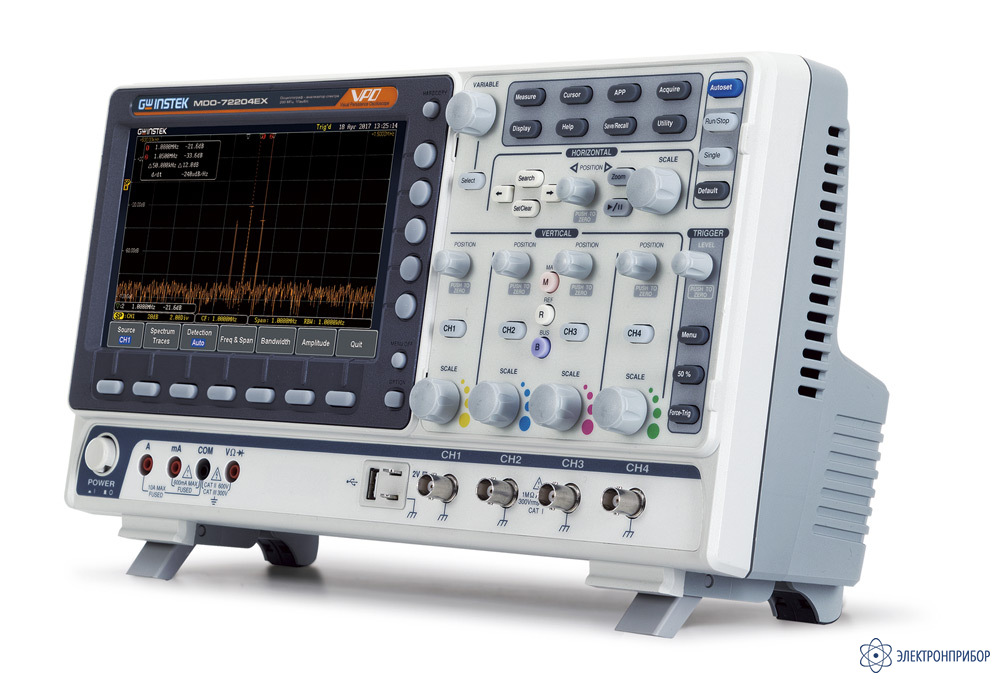

MDO-72104EX — осциллограф-анализатор спектра

Код товара: 45940
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      70936-18 до 23.04.2028

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Особенности осциллографа-анализатора спектра MDO-72104EX:

    • Количество каналов: 2, 4;
    • Полосы пропускания: 70, 100 и 200 МГц;
    • Максимальная частота дискретизации: 1 ГГц;
    • Максимальный объем памяти: 10 М на канал;
    • Сбор данных: выборка, пиковый детектор, усреднение Sin X/x;
    • Сегментированная память (29.000, межсегментное время – 0,41 мкс);
    • Режим «Поисковая машина» для поиска событий по заданным условиям;
    • 28 видов автоматических измерений параметров, курсорные измерения;
    • Режим автоизмерения временных задержек (8 параметров);
    • Функция автоустановки параметров развертки, запуска;
    • Функции математики: +, -, ×, ÷, встроенный редактор формул;
    • Частотный анализ (БПФ) на участке 1 МБ (с.к.з. / дБ);
    • Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой;
    • Режимы растяжки окна, самописец и XY (кан 1/ кан3);
    • Встроенный генератор СПФ: 2 канала, макс. частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
    • Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление): до 1000В / ~750В, до 10 А, до 5 МОм, базовая погрешность ≤ 0,1 % (DCV), макс. индикация «5.000»;

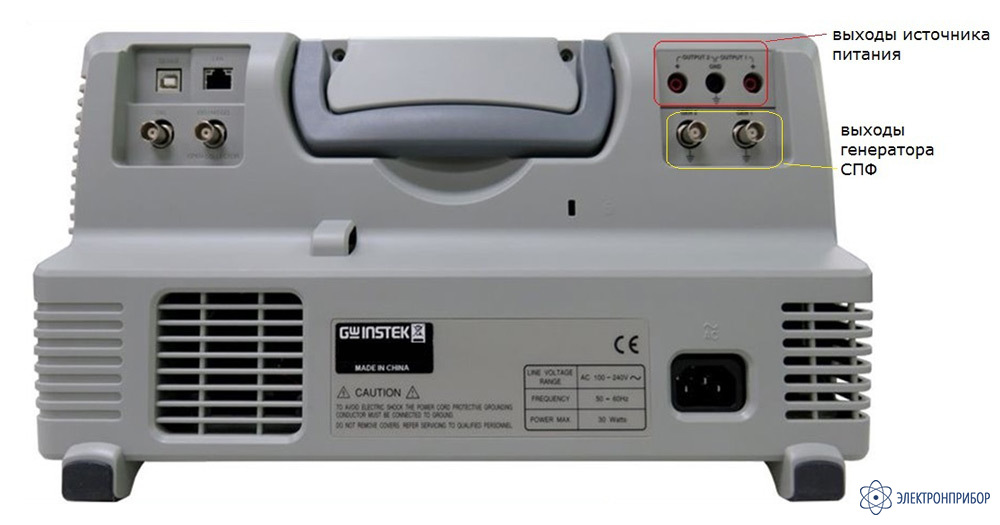

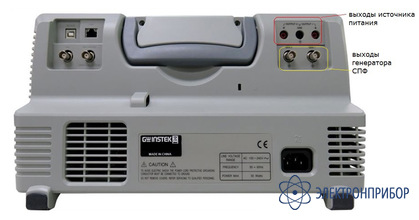

    • Встроенный источник питания: 2 рег. канала (5 В / 1 А), разрешение 0,1В, погреш. установки Uвых ≤ 3%;
    • Синхр. и декодирование шин I2C, SPI, UART(RS232 / 422 / 485), CAN/ LIN;
    • Дисплей с технологией VPO: визуализация в режиме аналогового осциллографа (120.000 осц./с);
    • Внутренняя память: 24 осциллограммы, 20 профилей настроек;
    • Регистратор данных до 100 часов, интервал регистрации от 2 с.;
    • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN;
    • Цветной WVGA TFT-дисплей (20 см).
  • Технические характеристики осциллографа-анализатора спектра MDO-72104EX:

    Параметры MDO-72072EX / MDO-72074EX MDO-72102EX / MDO-72104EX MDO-72202EX / MDO-72204EX
    Канал вертикального отклонения
    Число каналов 2 + Ext / 4 2 + Ext / 4 2 + Ext / 4
    Полоса пропускания (-3 дБ) 0…70 МГц 0…100 МГц 0…200 МГц
    Ограничение полосы пропускания 20 МГц 20 МГц 20, 100 МГц
    Коэффициент отклонения (Коткл.) 1 мВ/дел…10 В/дел
    Погрешность установки Коткл. ± 3 % (± 5 % при Коткл 1 мВ/дел  )
    Время нарастания ≤ 5 нс ≤ 3,5 нс ≤ 1,75 нс
    Входной импеданс 1 МОм (± 2 %) / 16 пФ
    Максимальное входное напряжение 300 Вскз, кат. I
    Математика +, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
    Полярность Нормальная, инверсия
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 1 нс/дел…100 с/дел (шаг 1-2-5),  самописец 100 мс/дел – 100 с/дел (Roll)
    Погрешность установки Кразв. ± 0,005 % (на каждом интервале ≥ 1 мс)
    Режимы работы основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.)
    Режим X-Y Х – кан 1;  Y – 3; разность фаз < 3° до 100 кГц
    Синхронизация
    Источники синхросигнала любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.)
    Режимы запуска развертки Автоколебательный, ждущий, однократный (single Sequence)
    Виды синхронизации по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел)
    Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.)
    Чувствительность синхронизации 1 дел
    Аналого-цифровое преобразование и сбор данных
    Разрешение по вертикали 8 бит
    Частота дискретизации 2 кан. модель: 1 ГГц/канал
    4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал
    Интерполяция SinX/x, линейная
    Длина записи (Максимальная)  10 МБ/ на кан  (29.000 сегментов)
    Режимы работы Выборка, пик. детектор (> 2 нс); усреднение (2…256),  однократно
    Межсегментное  время   0,41 мкс
    Максимальная скорость обновления до 120.000 осц./с
    Курсорные измерения
    Функции DU; DT; 1/DT  (ед. измерения сек., Гц, град.°, отношение %)
    Автоматические измерения (38 параметров)
    Функции по вертикали Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
    выбросы на вершине и в паузе
    Функции по горизонтали f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза (°)
    Измерение  задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Анализатор спектра
    Диапазон частот 0 (DC)…500 МГц   (макс. вход. частота 500 МГц – некалибрована)
    Полоса обзора 1 кГц ~ 500 МГц (макс.)
    Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ 1Гц ~ 500 кГц  (макс.)
    Диапазон установки опорного уровня  -50 дБм … +40 дБм   (с шагом 5 дБм)
    Единицы измерения уровня дБм,  дБВскз,  линейное СКЗ
    Положение по горизонтали  -12 дел.   … +12 дел.  шкалы
    Вертикальная шкала 1 дБ/дел. … 20 дБ/дел.  (шаг 1-2-5)
    Средний уровень собственных шумов относительно 1 мВт < -50 дБм,  при 1 В/дел. и усреднении Avg: 16
    < -70 дБм,  при 100 мВ/дел. и усреднении Avg: 16
    < -90 дБм,  при 10 мВ/дел.  и усреднении Avg: 16
    Гармонические искажения < 40 дБн  (2-го порядка);   < 45 дБн  (3-го порядка)
    Тип представления результатов на экране нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256)
    Тип детектора
    (график)
    мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak),  усреднение (Average)
    Типы окон преобразования Фурье (БПФ фактор) Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68).
    Генератор сигналов произвольной формы
    Диапазон частот   0,1Гц…25 МГц  (синус),  до 15 МГц (прямоуг./ импульс),  до 1 МГц (пила)
    Частота дискретизации 200 МГц
    Разрешение ЦАП 14 бит
    Число каналов 2
    Амплитуда 10 мВ …2, 5 В п-п (на 50 Ом);    20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ)
    Максимальное разрешение 1 мВ
    Формы сигнала (13 типов) синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac
    Встроенный цифровой мультметр
    Постоянное напряжение DCV
    Пределы измерений 50 мВ; 500 мВ; 5; 50; 500; 1000 В  (6 диапазонов)
    Погрешность ± (0,1 % + 5 е.м.р.)
    Максимальное разрешение 0,01 мВ
    Входящие сопротивление 10 МОм
    Переменное напряжение ACV
    Пределы измерений 50 мВ; 500 мВ; 5; 50; 700 В  (5 диапазонов)
    Погрешность ± (1,5 % + 15 е.м.р.)
    Полоса частот 50…1000 Гц
    Постоянный ток dCA
    Пределы измерений (погрешность) 50 мА; 500 мА: ± (0,5 % + 0,05 мА)
    10 А: ± (0,5 % + 50 мА)
    Чувствительность >10 мА
    Переменный ток ACA
    Пределы измерений (погрешность) 50 мА; 500 мА: ± (1,5 % + 0,05 мА)
    10 А: ± (3 % + 50 мА)
    Полоса частот 50…1000 Гц
    Сопротивление R
    Пределы измерений (погрешность) 500 Ом; 5; 50; 500 кОм: ± (0,3 % + 3 е.м.р.)
    5 МОм: ± (0,5 % + 5 е.м.р.)
    Встроенный источник питания
    Число выходных каналов 2  (кан 1/ кан2)
    Диапазон напряжения 1,0…5 В
    Дискретность установки Uвых 0,1В (регулировка во всем диапазоне)
    Максимальный выходной ток 1 А
    Погрешность установки Uвых ± 3 %
    Уровень пульсаций 50 мВскз
    Дополнительные возможности
    Интерфейс USB, LAN
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Технология  VPO Захват и отображение редких сигналов и глитчей в режиме  имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с).
    Память (запись/считывание) 24 осциллограммы;  20 профилей настройки
    Общие данные
    ЖК-дисплей Цветной (TFT) WVGA, диагональ 20 см, 8×10 дел (разреш. 800 × 480)
    Послесвечение экрана 16 мс – 4 с (регулируемое) или  бесконечность
    Таймер (календарь) Дата/ время  (в т.ч. для сохраняемых данных)
    Цифровой регистратор Максимальный интервал записи – до 1000ч
    Объем внутренней памяти 32 М
    Рабочие условия 0°…+50°С, при относ. влажности ≤ 80%
    Напряжение питания 100…240 В,  48…63 Гц (автовыбор)
    Габариты 384 × 208 × 127 мм
    Масса 3 кг
  • Комплект поставки MDO-72104EX

    Наименование Количество
    1 Осциллограф-анализатор спектра MDO-72104EX 1
    2 Шнур питания 1
    3 Делитель 1:1/1:10 4
    4 Кабель GTL-110 (BNC-BNC) 2
    5 Кабель 1м GTL-105А (банан-крокодил) 1
    6 Кабель 0,8 м GTL-207 ( банан- щуп 4мм) 1
    7 Руководство по эксплуатации (CD-диск) 1
