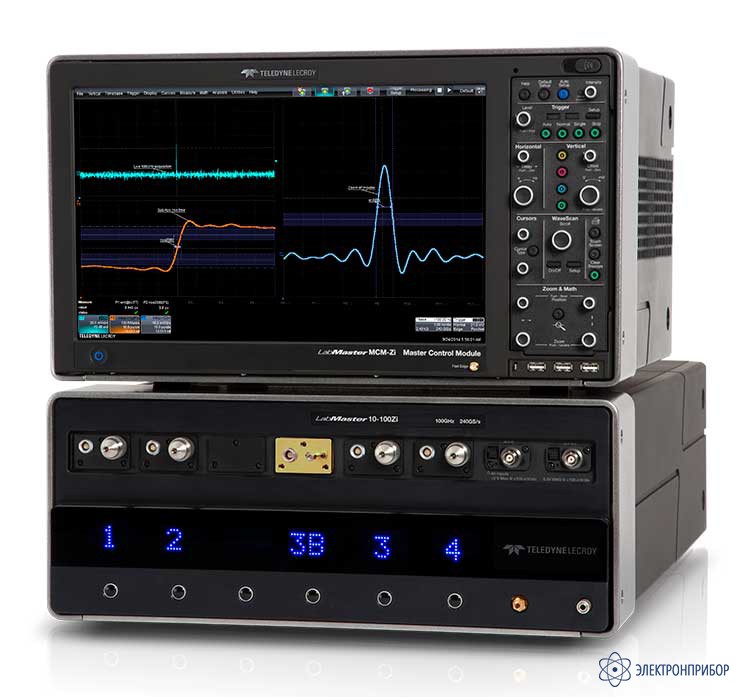

LabMaster 10-100Zi-A-R — осциллограф цифровой запоминающий

Код товара: 39621
    • Гарантия

      12 месяцев

    • Производитель

      LeCroy, США

    Описание осциллографа цифрового запоминающего LabMaster 10-100Zi-A-R:

    • Первый в отрасли осциллограф с полосой 100 ГГц в реальном времени;
    • Максимальная частота дискретизации: 240 ГГц;
    • Максимальный объём памяти: 1,5 ГБ/канал;
    • Максимальное число каналов: до 20 кан. в полосе 100 ГГц, до 80 кан. в полосе 36 ГГц;
    • Единая архитектура построения обеспечивает возможность микширования полос пропускания (от 20 ГГц до 100 ГГц) в пределах одной осциллографической системы;
    • Технология канальной синхронизации ChannelSync™ обеспечивает прецизионную синхронизацию процессов в модульной многоканальной системе;
    • Максимальное быстродействие за счет использования многоядерного процессора серверного типа в сочетании с потоковой архитектурой X-Stream II;
    • Безшовный MATLAB анализ – выполнение пользовательских сценариев в реальном времени;
    • Мощнейшие аналитические возможности;
    • Анализ джиттера, шумов и глазковых диаграмм с помощью расширенного пакета прикладного ПО SDAIII-CompleteLinQ;
    • Анализ параметров оптической модуляции с помощью пакета прикладного ПО Optical-LinQ;
    • Ультранизкий уровень межканального джиттера многомодульной системы (130 фс с.к.з.);
    • Ультранизкий уровень джиттера дискретизации (50 фс с.к.з.);
    • Настольное исполнение или монтаж в стойку (в зависимости от конфигурации системы).
  • Технические характеристики осциллографа цифрового запоминающего LabMaster 10-100Zi-A-R:

    Параметр Значение
    Канал горизонтального отклонения
    Коэффициент развертки ПП ≤ 36 ГГц: 10 пс – 256 с/дел (верхняя граница определяется мин. частотой дискретизации 200 кГц и объемом установленной памяти);
    ПП > 36 ГГЦ: 10 пс – 640 мкс/дел (верхняя граница определяется частотой дискретизации 160 ГГц и объемом установленной памяти).
    Опорный генератор (ОГ) Внутренний 10 М Гц, общий для всех каналов, прецизионная синхронизация многоканальной системы
    Нестабильность ОГ ± (10 - 7 + 10 - 7 / год от последней калибровки)
    Джиттер дискретизации При длительности сбора данных < 3,2 мс: 50 фс с.к.з. (внутренний / внешний ОГ);
    При длительности сбора данных < 6,4 мс: 130 фс с.к.з. (внутренний / внешний ОГ).
    Межканальный джиттер (при максимальной полосе пропускания) < 130 фс с.к.з.
    Сбор данных
    Максимальная частота дискретизации в реальном времени 240 ГГц на канал в полосе 100 ГГц (1 канал)
    160 ГГц на канал в полосе 65 ГГц (2 канала)
    80 ГГц на канал в полосе 36 ГГц (4 канала)
    Скорость обновления экрана до 1.000.000 осциллограмм/с по каждому каналу
    Режим сегментированной развертки Для регистрации импульсов в быстрой последовательности или редких событий. Минимальный межсегментный интервал 1 мкс
    Максимальный объем памяти < 130 фс с.к.з.
    Стандартный объем памяти (число сегментов в режиме сегментированной развертки ) 96 МБ в полосе 100 ГГц (1 канал)
    64 МБ в полосе 50 - 65 ГГц (2 канала)
    32 МБ в полосе до 36 ГГц (4 канала)
    (до 35 00 сегментов)
    Опции объема памяти / число сегментов в режиме сегментированной развертки Опция ПП 100 ГГц (1 канал) ПП 50 - 65 ГГц (2 канала) ПП ≤ 36 ГГц (4 канала) Число сегментов
    M - 64
    L - 128
    VL - 256
    XL - 512
    192 МБ
    384 МБ
    768 МБ
    1536 МБ
    128 МБ
    256 МБ
    512 МБ
    1024 МБ
    64 МБ
    128 МБ
    256 МБ
    512 МБ
    7500
    15000
    15000
    15000
    Режимы обработки данных Усреднение (накопление / непрерывно) до 1 млн. разверток Эквивалентное увеличен ие разрешения ( ERES ) от 8,5 до 11 бит (шаг 0 ,5 бит) Экстремумы (огибающая, основание, вершина) до 1 млн. разверток Интерполяция – линейная или sin x / x
    Синхронизация
    Режимы запуска развертки Автоколебательный, ждущий, однократный, стоп
    Виды синхронизации Базовая (фронт , окно) , SMART ( глитч, рант, интервалы , скорость нарастания, подтвержденное первое , качество , длительность импульса, отложенная, логическая последовательность , ожидаемое событие ) , каскадная (события A , B , C , D ) , по последовательному протоколу ( до 14,1 Гбит/с , опция)
    Источник синхронизации Один из каналов (каналы 1 - 4 все виды синхронизации, канал 5 и выше только по фронту), внешний, быстрый фронт
    Вид связи по синхровходу Открытый (DC), закрытый (AC), фильтры (HFRej, LFRej)
    Смещение точки запуска Предзапуск: 0 - 100 % от установленной памяти (шаг 1 %, от 100пс) Послезапуск: 0 - 10.000 делений в режиме «Выборка» (ограничения при медленных развертках)
    Удержание запуска По времени: 2 нс – 20 с По событию: 1 – 99.999.999
    Чувствительность синхронизации по фронту (входы 1,85 мм / 2,92 мм) Каналы 1 - 80: 3 дел (< 12 ГГц) // 1,5 дел (< 8 ГГц) // 1 дел (< 5 ГГц) (связь по входу DC , ≥ 10 мВ/дел, 50 Ом)
    Чувствительность внешней синхронизации по фронту Только к аналы 1 - 4 : 2 дел (< 1 ГГц) // 1,5 дел (< 500 МГц) // 1 дел (< 200 МГц) (связь по входу DC )
    Максимальная частота синхросигнала (синхронизация SMART ) Только каналы 1 - 4 : 2 ГГц ( ≥ 10 мВ/дел, мин. длительность синхроимпульса 200 пс)
    Общие данные
    Дисплей (на модуле управления) Цветной, 38,9 см TFT сенсорный экран, WXGA 1280 х 768 точек. Отображение до 40 осциллограмм одновременно. Возможно подключение дополнительного дисплея
    Процессор Intel® Xeon™ X5660 2,8 ГГц (или лучше), 12 ядер (эф. скорость 33, 6 ГГц), ОС Microsoft Windows ® 7 Professional Edition (64 - бит), ОЗУ 24 ГБ (опция до 192 ГБ
    Интерфейсы VXI - 11 или VICP ( LXI класс C , v 1.2), Ethernet , USB (не менее 5), DVI . Опции: GPIB , LSIB (PCIe Gen1 x4)
    Условия эксплуатации Температура 5° C – 40°С; относительная влажность (без образования конденсата) 5 – 80 % при температуре не выше + 31° C и не более 50 % при температуре не выше + 40° C
    Напряжение питания 100 – 240 В (±10 %), 45 – 66 Гц (автовыбор).
    Масса Модуль управления 21,4 кг ; модуль сбора данных 24 кг
    Габаритные размеры (ВхШхГ) Модуль управления 277 х 462 х 396 мм ; модуль сбора данных 202 х 462 х 660 мм
