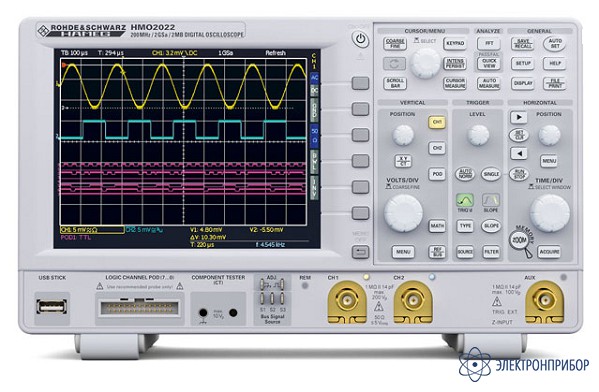

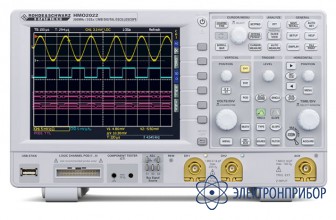

HMO1022 — цифровой осциллограф

Сохранить в PDF Распечатать
  • Описание цифрового осциллографа HMO1022:

    В классе осциллографов нижнего ценового диапазона модели серии HMO COMPACT являются наиболее приемлемыми, сочетая в себе компактные габаритные размеры, великолепные технические характеристики и простоту применения по приемлемой цене.
    Широкий выбор полос пропускания, сочетание аналоговых и логических каналов, усовершенствованные способы синхронизации, широкий спектр анализа полученных данных, упрощённый обмен информацией с другими измерительными приборами и периферийными устройствами – всё это позволяет решать различные современные конструкторские задачи.

    Семейство HMO COMPACT

    70 МГЦ 100 МГЦ 150 МГЦ 200 МГЦ
    2 канала HMO722 HMO1022 HMO1522 HMO2022
    4 канала HMO724 HMO1024 HMO1524 HMO2024

    Особенности цифрового осциллографа HMO1022:

    • Дискретизация до 2 млрд. отсчетов/с в реальном масштабе времени;
    • Глубина памяти до 2 млн. точек на канал, увеличение фрагмента из памяти до масштаба 50 ‘000:1;
    • Режим смешанных сигналов (MSO - опционально) с 8 логическими каналами;
    • Синхронизация и аппаратно-ускоренное декодирование последовательных шин (опционально): I2C, SPI, UART/RS-232, CAN, LIN;
    • Удобная навигация с помощью 8 пользовательских маркеров;
    • Контроль по критерию «годен / не годен» на основе масок;
    • 28 автоматических измерений, математические функции, статистика, редактор формул, относительные курсорные измерения, анализ спектра с помощью БПФ;
    • Встроенный 6-разрядный частотомер;
    • Встроенный тестер компонентов;
    • Встроенный генератор кодовых последовательностей;
    • Цветной ЖК-дисплей с диагональю 16,5 см (6,5 дюймов);
    • Масса 2,5 кг.
  • Технические характеристики цифрового осциллографа HMO1022:

    Параметр Дополнительно Значение
    Система вертикального отклонения
    Число аналоговых каналов HMO722, HMO1022, HMO1522, HMO2022
    HMO724, HMO1024, HMO1524, HMO2024
    2
    4
    Число логических каналов 8
    Полоса пропускания (при коэффициенте отклонения ≥ 5 мВ/дел) HMO722, HMO724
    HMO1022, HMO1024
    HMO1522, HMO1524
    HMO2022, HMO2024
    70 МГц
    100 МГц
    150 МГц
    200 МГц
    Полоса пропускания (при коэффициенте отклонения ≤ 2 мВ/дел) HMO722, HMO724, HMO1022, HMO1024
    HMO1522, HMO1524, HMO2022, HMO2024
    20 МГц
    100 МГц
    Время нарастания переходной характеристики (Расчетное) HMO722, HMO724
    HMO1022, HMO1024
    HMO1522, HMO1524
    HMO2022, HMO2024
    <5 нс
    <3,5 нс
    <2,4 нс
    <1,75 нс
    Диапазон значений коэффициента отклонения от 1 мВ/дел до 10 В/дел
    Импеданс (Аналоговые каналы) HMO722, HMO724, HMO1022, HMO1024
    HMO1522, HMO1524, HMO2022, HMO2024
    1 МΩ, 14 пФ +/-2 пФ
    1 МΩ, 14 пФ +/-2 пФ 50Ω
    Импеданс (Логические каналы) 100 кΩ, <4 пФ
    Максимальное входное напряжение (Аналоговые каналы) HMO722, HMO724, HMO1022, HMO1024
    HMO1522, HMO1524, HMO2022, HMO2024
    200 В (DC +пик. AC)
    200 В (DC +пик. AC), 50Ω<5 ВСКЗ
    Максимальное входное напряжение (Логические каналы) 40 В (DC +пик. AC)
    Система горизонтального отклонения
    Диапазон временной развертки от 2 нс/дел до 50 с/дел
    Погрешность временной развертки 50×10-6
    Функция ZOOM до 50’000:1
    Система сбора данных
    Частота дискретизации (Аналоговые каналы) 2-канальные модели
    4-канальные модели
    2 х1 ГВыб/с, 1 х 2 ГВыб/с
    4 х 1 ГВыб/с, 2 х 2 ГВыб/с
    Частота дискретизации (Логические каналы) 8 х1 ГВыб/с
    Глубина памяти 2-канальные модели
    4-канальные модели
    2 х 1 Мточек, 1 х 2 Мточек
    4 х 1 Мточек, 2 х 2 Мточек
    Разрядность АЦП 8 бит (до 10 бит в режиме HiRes)
    Скорость обновления до 2’000 осциллограмм/с
    Система синхронизации
    Источники синхронизации Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов
    Режимы запуска Автоматический, ждущий, однократный
    Виды запуска По фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)
    Анализ осциллограмм
    Автоматические измерения 28 измерений, разбитых по категориям времени и амплитуды
    Статистика Минимальное/максимальное значение, Стандартное отклонение
    Курсоры Амплитудные, временные
    Математическая обработка Пользовательские выражения, редактор формул
    Частотомер 6 разрядов
    Тестер компонентов
    Параметры тестового сигнала 10 Впик, 10 мАпик, 50 Гц/ 200 Гц
    Дисплей
    Диагональ 16,5 см (6,5”)
    Разрешение 640х480 пикселей (VGA Color TFT)
    Цветовая схема 256 цветов
    Общие характеристики
    Интерфейсы USB-A, DVI-D, опционально USB/RS-232/LAN/GPIB
    Габаритные размеры (Ш-В-Г), мм 285-175-140
    Масса 2,5 кг
  • Комплект поставки HMO1022

    Наименование Количество
    1 Цифровой осциллограф HMO1022 1
    2 Пассивные пробники HZ154 2
    3 Шнур питания 1
    4 Инструкция по эксплуатации 1
    5 CD с ПО 1
