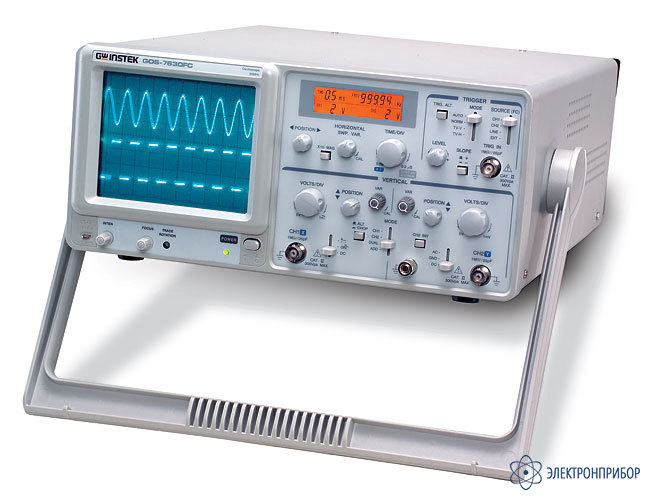

GOS-7630FC — цифровой осциллограф

Сохранить в PDF Распечатать
  • Назначение осциллографа GOS-7630FС:

    Осциллограф GOS-7630FC: Полоса пропускания 30 МГц; 2 канала; Чувствительность 1 мВ/дел; Вход внешней синхронизации; Дополнительные режимы: XY, растяжка сигнала, Z-вход, TV-синхронизация, встроенный 5-ти разрядный частотомер, цифровое табло (В/дел, с/дел, измерение частоты), автоустановка коэффициента развертки, квазиэлектронное управление; Высокая надежность; Лучшее соотношение цены и качества; Масса 8,2 кг.

  • Технические характеристики осциллографа GOS-7630FС:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания (-3 дБ) 0 … 30МГц (-3дБ) (0 … 7МГц при усилении х5)
    Коэффициент отклонения 5мВ/дел … 5В/дел (шаг 1-2-5), усиление ×5
    Погрешность установки ±3% (±5% при 1 мВ/дел, 2 мВ/дел)
    Регулировка Плавное перекрытие в 2,5 раза
    Время нарастания ≤ 11,7нс (≤ 50нс при 1 мВ/дел, 2 мВ/дел)
    Входной импеданс 1МОм/25пФ
    Максимальное входное напряжение 300В (DC+AСпик., до 1кГц)
    Режимы работы Канал 1, канал 2, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
    Выход канала 1 ≥ 20мВ/дел на 50Ом, частота 50 Гц ~ 5 МГц
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки 0,2мкс/дел … 0,5с/дел (шаг 1-2-5), растяжка ×10
    Погрешность установки ±3% (±5% при растяжке х10)
    Регулировка Плавное перекрытие в 2,5 раза
    СИНХРОНИЗАЦИЯ
    Источники синхронизации Автовыбор, канал 1, канал 2, сеть, внешний
    Режимы запуска разверкти Автоколебательный, ждущий, ТВ (кадр, строка)
    Уровень внешней синхронизации До 300 В (DC+ACпик., до 1 кГц)
    Вход внешней синхронизации 1 МОм / 30 пФ
    X-Y ВХОД
    Полоса пропускания (-3 дБ) 0 … 500 кГц (-3 дБ)
    Коэффициент отклонения 5 мВ/дел...5 В/дел (±4%)
    Разность фаз X-Y ≤ 3° в диапазоне 0 … 50 кГц
    Z-ВХОД
    Частотный диапазон 0 … 2 МГц
    Чувствительность ≥ 5 В (макс. до 30 В DC+ACпик., до 1 кГц)
    Входное сопротивление 47 кОм
    ЭЛТ
    Размер экрана 8 x 10 дел. (1 дел. = 10 мм)
    Напряжение ускорения 2 кВ
    ЖК-ИНДИКАТОР
    Функции Отображение коэффициента развертки, коэф. отклонения, X-Y режим, частоты входного сигнала (5 разрядов)
    Подсветка оранжевая
    ЧАСТОТОМЕР
    Диапазон 50 Гц … 30 МГц
    Число разрядов 5
    Погрешность измерения ±0,05 %: 50 Гц – 1 кГц, ±0,02 %: 1 кГц – 30 МГц
    Чувствительность > 2 делений по горизонтальной оси
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 115 В / 230 В ± 15%, 50 / 60 Гц
    Габаритные размеры 310 х 150 х 455 мм
    Масса 8,2 кг
  • Комплект поставки GOS-7630FC

    Наименование Количество
    1. Осциллограф GOS-7630FC 1
    2. Шнур питания 1
    3. Пробник 1:1/1:10 2
    4. Руководство по эксплуатации 1
