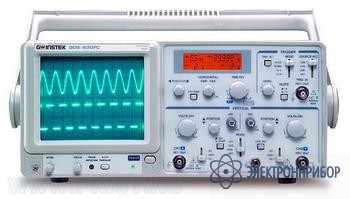

GOS-630FC — аналоговый осциллограф

Сохранить в PDF Распечатать
  • Особенности аналогового осциллографа GOS-630FC

    • Полоса пропускания 0…30 МГц
    • Встроенный 5-ти разрядный частотомер
    • ЖК-индикатор: индикация Коткл., Кразв. частоты
    • Высокая чувствительность (1 мВ/дел.)
    • ТВ синхронизация (TV-V, TV-H)
    • Модуляция яркости луча (Z-вход)
    • Автоустановка коэффициента развертки
    • Выход канала 1
    • Высокая надежность
    • Лучшее соотношение цены и качества
  • Технические характеристики аналогового осциллографа GOS-630FC

    Параметр Значение
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания 0…30МГц (-3дБ) (0…7МГц при усилении х5)
    Коэф. отклонения (Коткл.) 5мВ/дел…5В/дел (шаг 1-2-5), усиление ×5
    Погрешность установки Коткл. ±3% (±5% при 1 мВ/дел, 2 мВ/дел)
    Регулировка Коткл. Плавное перекрытие в 2,5 раза
    Время нарастания ≤ 11,7нс (≤ 50нс при 1 мВ/дел, 2 мВ/дел)
    Входной импеданс 1МОм/25пФ
    Макс. входное напряжение 300В (DC+AСпик., до 1кГц)
    Режимы работы Канал 1, канал 2, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
    Выход канала 1 ≥ 20мВ/дел на 50Ом, частота 50 Гц ~ 5 МГц
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэф. развертки (Кразв.) 0,2мкс/дел…0,5с/дел (шаг 1-2-5), растяжка ×10
    Погрешность установки Кразв. ±3% (±5% при растяжке х10)
    Регулировка Кразв. Плавное перекрытие в 2,5 раза
    СИНХРОНИЗАЦИЯ
    Источники синхронизации Автовыбор, канал 1, канал 2, сеть, внешний
    Режимы запуска развертки Автоколебательный, ждущий, ТВ (кадр, строка)
    Уровень внеш синхронизации До 300В (DC+Acпик., до 1кГц)
    Вход внешней синхронизации 1МОм/30пФ
    X-Y ВХОД
    Полоса пропускания 0…500кГц (-3дБ)
    Коэффициент отклонения 5мВ/дел…5В/дел (±4%)
    Разность фаз X-Y ≤ 3° в диапазоне 0…50кГц
    Z-ВХОД
    Частотный диапазон 0…2МГц
    Чувствительность ≥ 5В (макс. до 30 В DC+ACпик., до 1кГц)
    Входное сопротивление 47кОм
    ЭЛТ
    Размер экрана 8×10дел. (1дел.=10мм)
    Напряжение ускорения 2кВ
    ЖК - ИНДИКАТОР
    Функции Отображение коэффициента развертки, коэф. отклонения, X-Y режим, частоты входного сигнала (5 разрядов)
    Подсветка Оранжевая
    ЧАСТОТОМЕР
    Диапазон 50 Гц…30 МГц
    Число разрядов 5
    Погрешность измерения ±0,05 %: 50 Гц – 1 кГц, ±0,02 %: 1 кГц – 30 МГц
    Чувствительность > 2 делений по горизонтальной оси
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 115В/230В±15%, 50/60Гц
    Габаритные размеры 310×150×455мм
    Масса 8.2кг
    Температура хранения -10~+70 °C при влажности не более 70%
  • Комплект поставки GOS-630FC

    Наименование Количество
    Осциллограф цифровой GDS 1
    Шнур питания 1
    Делитель Пробник х1 / х10 2
