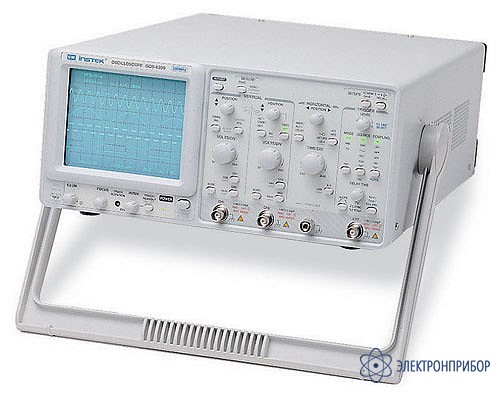

GOS-6200 — цифровой осциллограф

Сохранить в PDF Распечатать
  • Назначение осциллографа GOS-6200:

    Осциллограф GOS-6200: Полоса пропускания 200 МГц; Курсорные измерения и экранная графика (7 функций); Автоматическая/ручная установка размера изображения; Задержанная развертка; Автоматическое измерение параметров; Блок выделения ТВ-строк (NTSK, PAL, SECAM); Автоматическая установка уровня синхронизации; Память на 10 установок органов управления; ТВ-синхронизация (построчная, покадровая); Выход сигнала синхронизации; Модуляция яркости луча (Z-вход); Квазиэлектронное управление SMT-технология - высокая надежность и качество.

  • Технические характеристики осциллографа GOS-6200:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания (-3 дБ) 0 … 200 МГц (0 ... 20 МГц при 2 мВ/дел)
    Коэффициент отклонения 2 мВ/дел … 5 В/дел (шаг 1-2-5)
    Погрешность установки ±3% при размере изображения 5 дел.
    Регулировка Плавное перекрытие в 2,5раза
    Время нарастания ≤ 1,75 нс (≤ 17,5 нс при 2 мВ/дел)
    Входной импеданс 1 МОм/25 пФ
    Максимальное входное напряжение 400 В (DC+AСпик., до 1 кГц)
    Режимы работы Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки А (основная) 20 нс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х10
    Коэффициент развертки В (задер-ая) 20 нс/дел … 50 мс/дел (шаг 1-2-5), растяжка х10
    Погрешность установки ±3% (±5% при растяжке х10)
    Регулировка Плавное перекрытие в 2,5 раза
    Задержка запуска развертки В 1 мкс … 5 с, плавная регулировка
    Режимы отображения А и В А, В, А и В
    СИНХРОНИЗАЦИЯ
    Источники синхронизации Канал 1, канал 2, сеть, внешний, внешний 1:10
    Режимы запуска развертки Автоколебательный, ждущий, ТВ (кадр, строка)
    Фильтры синхронизации Связь по постоянному или переменному току, ФНЧ, ФВЧ, фильтр шума
    Уровень внешней синхронизации До 400 В (DC+AC , до 1 кГц)
    Вход внешней синхронизации 1 МОм / 25 пФ
    Выход синхросигнала Напряжение 25 мВ/дел на 50 Ом, частота 0…10 МГц
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    Функции Частота, период, длительность импульса, коэф. заполнения
    Частотный диапазон 50 Гц … 200 МГц
    Формат индикации 6 разрядов
    Погрешность измерения ± 0,01% (1 кГц...200 МГц), ± 0,05% (50 Гц...1 кГц)
    X-Y ВХОД
    Полоса пропускания 0 … 500 кГц (-3 дБ)
    Коэффициент отклонения 2 мВ/дел ... 5 В/дел (±3%), внеш. 0,1 В/дел (±5%), внеш. 1:10 1 В/дел (±5%)
    Разность фаз X-Y ≤ 3° в диапазоне 0…50 кГц
    Z-ВХОД
    Частотный диапазон 0 ... 5 МГц
    Чувствительность ≥ 5 В (макс. до 30 В DC+ACпик., до 1 кГц)
    Входное сопротивление 5 кОм
    ЭЛТ
    Размер изображения 8х10 дел. (1 дел.=10 мм)
    Напряжение ускорения 14,5 кВ
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100 В / 120 В / 230 В ±10%, 50 / 60 Гц
    Потребляемая мощность 90 ВА
    Габаритные размеры 310 х 150 х485 мм
    Масса 9,5 кг
  • Комплект поставки GOS-6200

    Наименование Количество
    Осциллограф цифровой GDS 1
    Шнур питания 1
    Делитель 1:1/1:10 2
    Руководство по эксплуатации 1
