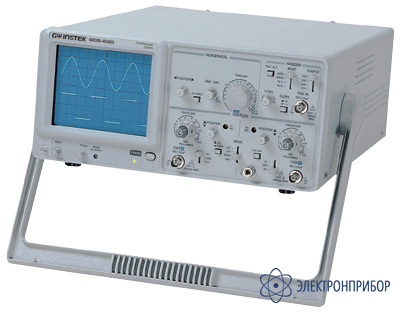

GOS-620 — цифровой осциллограф

Сохранить в PDF Распечатать
  • Назначение осциллографа GOS-620:

    Осциллограф GOS-620: 2 канала; Полоса пропускания 20 МГц;  Высокая чувствительность (1 мВ/дел); ТВ-синхронизация Модуляция яркости луча (Z-вход); Дополнительный выход канала 1; Высокая надежность; Лучшее соотношение цена/качество.

  • Технические характеристики осциллографа GOS-620:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания (-3 дБ) 0…20 МГц (-3 дБ) (0…7 МГц при усилении х5)
    Коэффициент отклонения 5 мВ/дел…5 В/дел (шаг 1-2-5), усиление x5
    Погрешность установки ±3% (±5% при усилении х5)
    Регулировка Плавное перекрытие в 2,5 раза
    Время нарастания ≤ 17,5 нс (≤ 50 нс при усилении x5)
    Входной импеданс 1 МОм / 25 пФ
    Максимальное входное напряжение 300 В (DC+AСпик., до 1 кГц)
    Режимы работы Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
    Выход канала 1 ≥ 20 мВ/дел на 50 Ом
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки 0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка x10
    Погрешность установки ±3% (±5% при растяжке х10)
    Регулировка Плавное перекрытие в 2,5 раза
    СИНХРОНИЗАЦИЯ
    Источники синхронизации Автовыбор, канал 1, канал 2, сеть, внешний
    Режимы запуска разверкти Автоколебательный, ждущий, ТВ (кадр, строка)
    Уровень внешней синхронизации До 300 В (DC+ACпик., до 1 кГц)
    Вход внешней синхронизации 1 МОм / 30 пФ
    X-Y ВХОД
    Полоса пропускания (-3 дБ) 0 … 500 кГц (-3 дБ)
    Коэффициент отклонения 5 мВ/дел...5 В/дел (±4%)
    Разность фаз X-Y ≤ 3° в диапазоне 0…50 кГц
    Z-ВХОД
    Частотный диапазон 0…2 МГц
    Чувствительность ≥ 5 В (макс. до 30 В DC+ACпик., до 1 кГц)
    Входное сопротивление 47 кОм
    ЭЛТ
    Размер экрана 8 x 10 дел. (1 дел. = 10 мм)
    Напряжение ускорения 2 кВ
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 115 В / 230 В ± 15%, 50 / 60 Гц
    Потребляемая мощность 40 ВА
    Габаритные размеры 310 х 150 х 455 мм
    Масса 8 кг
  • Комплект поставки GOS-620

    Наименование Количество
    1. Осциллограф GOS-620 1
    2. Шнур питания 1
    3. Делитель 1:1/1:10 2
    4. Руководство по эксплуатации 1
