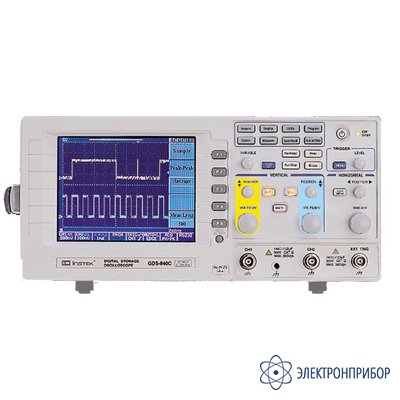

GDS-840C — цифровой осциллограф

Сохранить в PDF Распечатать
  • Назначение цифрового осциллографа GDS-840С:

    Цифровой осциллограф GDS-840C: Полоса пропускания 250 МГц; 2 канала; Коэффициент отклонения 2 мВ … 5 В / дел; Коэффициент развертки 1 нс … 10 с / дел; Частота дискретизации 100 Мвыб/с (эквив. до 25 Гвыб/с); Длина записи 125 К на канал; Маркерные и авто измерения (15 параметров); Частотомер 10 Гц … 250 МГц; Функция БПФ; Пиковый детектор (10 нс); Глубокая память (2 осциллограммы, 15 профилей); Выделение ТВ строки (PAL/ SECAM/ NTSC); Генератор калибровочного сигнала 1 … 100 кГц (скважность 5 … 95%); Цветной ЖК-дисплей (320 х 240); Интерфейсы: RS-232 - USB + LPT + Годен/не годен; Опция GPIB; Масса 4,1 кг.
    Аналог GDS-840S, отличие цветной ЖК-дисплей (320 х 240).

    Особенности цифрового осциллографа GDS-840С:

    • Полоса пропускания 250 МГц;
    • Макс. частота дискретизации: 100 МГц, эквив. 25 ГГц;
    • Объем памяти на канал 125 Кбайт;
    • Выбор длины записи в память;
    • Автоматические и курсорные измерения (15 параметров);
    • Быстрое преобразование Фурье (БПФ);
    • Задержка запуска развертки (по времени, по событию, по уровню, по длительности импульса);
    • Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256), накопление;
    • Выделение ТВ строки (PAL/SECAM, NTSC);
    • Память: 2 осциллограммы, 15 профилей;
    • Цветной ЖК-дисплей;
    • Интерфейсы: RS-232, LPT+ модуль «годен-негоден» или опция GPIB.
  • Технические характеристики цифрового осциллографа GDS-840С:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания (-3 дБ) 0 ... 250 МГц
    Ограничение полосы пропускания до 20 МГц
    Коэффициент отклонения 2 мВ/дел … 5 В/дел (шаг 1-2-5)
    Погрешность установки ± 3 %
    Время нарастания < 1,4 нс
    Входной импеданс 1 МОм (± 2 %) / 22 пФ
    Максимальное входное напряжение 300 В (DC+AС пик, до 1 кГц)
    Режимы работы Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
    Математика Кан 1 + Кан 2; Кан 1 - Кан 2; БПФ
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки 1 нс/дел … 10 с/дел (шаг 1-2-5)
    Погрешность установки ± 0,01 %
    Режимы работы Основной, окно, ZOOM окна, самописец, X-Y
    СИНХРОНИЗАЦИЯ
    Источники синхросигнала Канал 1, канал 2, сеть, внешний
    Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по времени (100 нс…1,3 мс), по событию (2…65000), по уровню (ТТЛ, ЭСЛ, ± 20 В), по фронту, по длительности импульса (20 нс ... 10 с)
    Фильтры синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
    Вход внешней синхронизации 1 МОм (± 2 %) / 22 пФ
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит
    Частота дискретизации До 100 МГц на канал
    Эквивалентная частота дискретизации До 25 ГГц на канал
    Длина записи 125 Кбайт на канал
    Пиковый детектор 10 нс
    Режимы работы Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256); накопление; выбор длины записи (0,5 К /…/ 125 К)
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    Функции по вертикали U пик-пик; U; U ср. кв.; U0; -U; +U; U макс.; U мин.
    Функции по горизонтали f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения
    ЧАСТОТОМЕР
    Разрешение 6 разрядов
    Диапазон измерений 10 Гц … 250 МГц
    Погрешность измерения ± 2 %
    ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
    Интерфейс RS-232, LPT+ модуль «годен-негоден»+USB или опция GPIB
    Синхронизация Автовыбор синхросигнала (2-кан. режим)
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц
    Глубокая память Запись/считывание: 2 осциллограммы; 15 профилей
    Функции Сравнение формы сигнала с шаблоном; автовоспроизведение профилей с авто- или курсорными измерениями
    ОБЩИЕ ДАННЫЕ
    ЖК-дисплей Цветной 8 × 12 дел (разрешение 320 × 240)
    Напряжение питания 100 … 240 В, 48 … 63 Гц (автовыбор)
    Габаритные размеры 254 × 142 × 310 мм
    Масса 4,1 кг
  • Комплект поставки GDS-840C

    Наименование Количество
    Осциллограф цифровой GDS 1
    Шнур питания 1
    Делитель 1:1/1:10 2
    Руководство по эксплуатации 1
