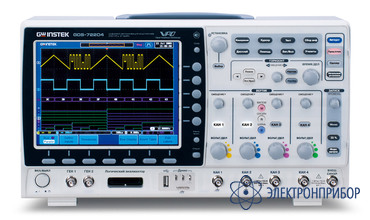

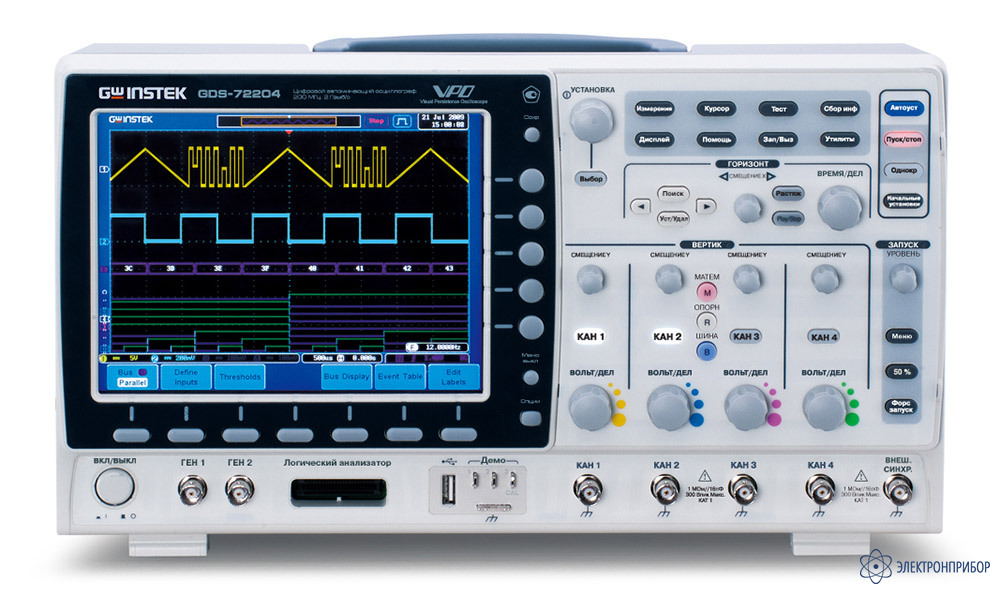

GDS-72204 — осциллограф цифровой запоминающий

Сохранить в PDF Распечатать
  • Особенности осциллографа цифрового запоминающего GDS-72204

    • Количество каналов 4
    • Полоса пропускания 200 МГц
    • Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)
    • Объем памяти 1 МБ на канал (2 МБ – при объединении)
    • Режим сегментированной памяти
    • Режим “поисковой машины”, для поиска событий по условиям заданным пользователем
    • 28 видов автоматических измерений, курсорные измерения
    • Режим автоизмерения временных задержек (8 параметров)
    • Функция автоустановки параметров развертки, запуска
    • Функций математики: сложение, вычитание, умножение, деление
    • Частотный анализ: БПФ (на участке 1 кб), БПФ с.к.з.
    • Цифровой фильтр с ручной регулировкой
    • Режимы растяжки окна, самописец и XY
    • Синхронизация по длительности импульса и ТВ
    • Опции: синхронизация и декодирование сигналов шин I2C, SPI, UART, функциональный генератор
    • Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (2 /…/ 256)
    • Память: 20 осциллограмм, 20 профилей настроек
    • Вывод данных на печать (поддержка PictBrige)
    • Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, опция – GPIB, LAN
    • Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
    • Выход для подключения внешнего монитора (SVGA)

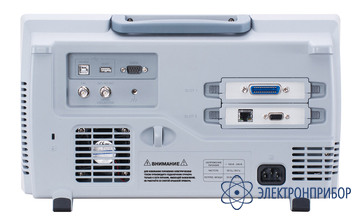

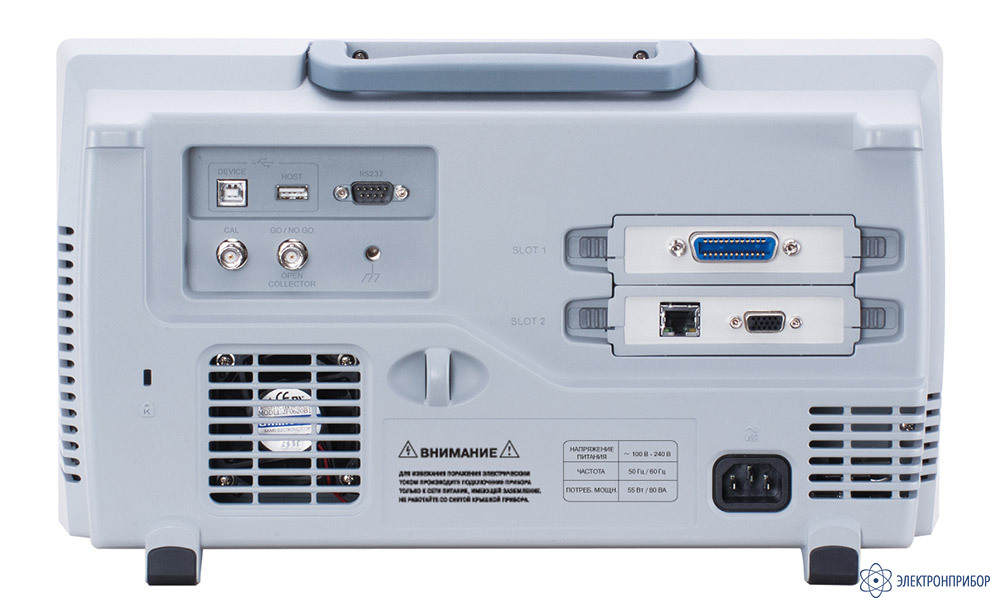

    • Два слота на задней панели для установки опций
    • Русифицированное меню, 3 года гарантии
  • Технические характеристики осциллографа цифрового запоминающего GDS-72204:

    Параметр Значение
    Канал вертикального отклонения
    Число каналов 4
    Полоса пропускания (-3 дБ) 0…200 МГц
    Огранич. полосы пропуск. 20, 100 МГц
    Коэффициент отклонения (Коткл.) 1 мВ/дел…10 В/дел
    Погрешность уст. Коткл. ± 3%
    Время нарастания ≤ 1,75 нс
    Входной импеданс 1 МОм (± 2 %) / 16 пФ
    Максимальное входное напряжение 300 В (DC+AС пик), Кат I
    Математика +, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з)
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
    Погрешность установки Кразв. ± 0,002 %
    Режимы работы Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
    Синхронизация
    Источники синхросигнала Любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15)
    Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция - I2C, SPI*, UART, паралл.шина
    Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
    Чувствительность синхронизации 0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Частота дискретизации 1 ГГц на канал (2 ГГц при объединении каналов)
    Эквивалентная частота дискретизации 100 ГГц (для периодического сигнала)
    Интерполяция Sin X / X
    Длина записи 1 МБ на канал (2 МБ при объединении каналов)
    Пиковый детектор 2 нс
    Режимы работы Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
    Курсорные измерения
    Функции ΔU; ΔT; 1/ΔT
    Автоматические измерения
    По вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе
    По горизонтали f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза
    Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Функциональный генератор (опция DS2-FGN)
    Формы выходного сигнала Синус, меандр, треугольник
    Диапазон частот 0,1Гц …3 МГц (синус, меандр); 0,1Гц …100 кГц (треугольник)
    Разрешение 0,1 Гц
    Регулировка скважности 20%~80% (только меандр)
    Выходной уровень 30 мВпик-пик ….1,5 Впик-пик (на 50 Ом)
    Пост. смещение +/-1 В (на 50 Ом)
    Дополнительные возможности
    Интерфейс USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN)
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Технология VPO Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек.
    Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
    Внутренняя память Запись/считывание: 24 осциллограммы; 20 профилей
    Встроенный flash диск 64 МБ
    Слоты для установки опций 2 шт (на задней панели)
    Логический анализатор I2C, SPI*, UART (опция)
    Частота дискретизации 500 МГц
    Полоса пропускания 200 МГц
    Длина памяти до 2 МБ/канал
    Число каналов 16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА
    Синхронизация По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина)
    Порог срабатывания TTL, CMOS, ECL, PECL, пользовательский (± 10 В)
    Макс. входное напряжение ± 40 В
    Максимальное напряжение ± 500 мВ
    Входное сопротивление 101 кОм/ 8 пФ
    Вертикальное разрешение 1 бит
    Общие данные
    ЖК-дисплей Цветной (TFT) SVGA, диагональ 20 см, 8 10 дел (разреш. 800 х 600)
    Напряжение питания 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт
    Габаритные размеры 380 х 220 х 145 мм
    Масса 4,2 кг
  • Комплект поставки GDS-72204

    Наименование Количество
    1. Осциллограф цифровой запоминающий GDS-72204 1
    2. Шнур питания 1
    3. Делитель 1:1/1:10 2
    4. Руководство по эксплуатации 1
