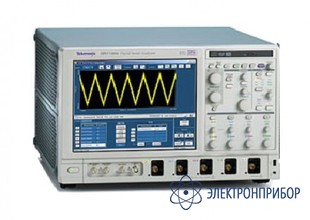

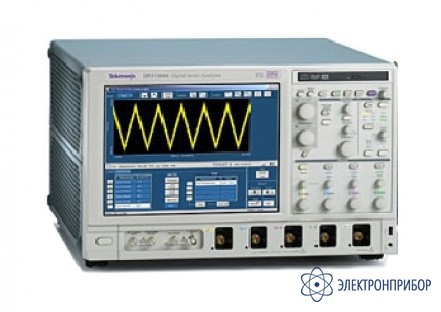

DSA71604B — осциллограф, анализатор телекоммуникационных сигналов

Сохранить в PDF Распечатать
  • Назначение анализатора DSA71604B:

    Анализаторы телекоммуникационных сигналов на полосу 4 ГГц, 6 ГГц 8 ГГц, 12 ГГц, 16 ГГц или 20 ГГц, 4 канала (50 Ом, TekConnect) частота дискретизации до 25 Гвыб/с или 50 Гвыб/с (реальное время) на каждом канале, DPO/DPX более 250 000 осциллограмм в секунду, Windows-архитектура, встроенный ПК: P4 3,4 ГГц, опер. память 4 ГБ, съемный HDD, CD-RW/DVD, 12,1" сенсорный цветной ЖК дисплей XGA, длина записи 20 МБ/канал (опция до 100 МБ/канал). Развертка по вертикали 10 мВ/дел - 1 В/дел.

    Развертка по горизонтали 200 пс/дел - 1000 с/дел. Вертикальное разрешение 8 бит (в режиме усреднения 11 бит). Вертикальная точность (DC) 2%. Pinpoint-синхронизация (1400 режимов), захват глитчей длительностью до 100 пс, БПФ, 53 автоизмерений, статистка и гистограммы. Выходные порты: GPIB, LAN 10/100/1000 Base-T, Centronics, USB 2.0, RS-232, VGA, Audio. Последовательная синхронизация по образцу, восстановление тактовой частоты, тестирование по маскам, специализированное программные пакеты для измерения джиттера, тестирования по маскам, тестирование на соответствие телекоммуникац. стандартам и др. (см. спецификацию).

    Опции:
    5RL – увеличение памяти до 50 МБ на канал
    10RL – увеличение памяти до 100 МБ на канал
    Специализированные программные пакеты для тестирования ETHERNET, USB, HDMI, PCI-Express, SATA, SAS, InfiniBand, FMDIMM, мощности и др. (см. спецификацию).

    DSA71604B:
    Полоса 16 ГГц, дискретизация 50 Гвыб/с на канал, скорость нарастания ПХ 27,5 пс (10%-90%) и 21 пс (20%-80%).

  • Комплект поставки DSA71604B

    Наименование Количество
    1. Прибор 1
    2. Отсек для принадлежностей 1
    3. Передняя крышка 1
    4. Мышь 1
    5. Краткое руководство пользователя 1
    6. Диск с программным обеспечением 1
    7. Диск с дополнительным программным обеспечением 1
    8. Свидетельство о калибровке и совместимости 1
    9. Кабель питания 1
