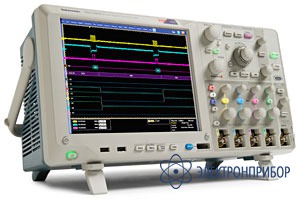

DPO5034 — осциллограф цифровой

Сохранить в PDF Распечатать
  • Назначение прибора DPO5034:

    Осциллографы с цифровым люминофором серии DPO4000 – это первые осциллографы, предлагающие большую длину памяти на всех каналах и удобство работы с ней, великолепные технические характеристики, запуск на последовательные потоки данных и их анализ и все это в самом компактном корпусе для этого класса приборов.

    Особенности прибора DPO5034:

    • Полоса пропускания 1 ГГц;
    • 4 аналоговых канала;
    • Расширенная система запуска;
    • Частота дискретизации на каждом канале до 5 Гвыб/с;
    • Длина памяти на каждом канале 10 млн. выборок;
    • Максимальная скорость сбора;
    • Осциллограмм более 35 000 осциллограмм в секунду;
    • Простота использования прибора: элементы управления Wave Inspector, обеспечивающие высокоэффективный анализ осциллограмм;
    • 10,4 дюйма (264 мм) цветной XGA-дисплей;
    • Малая занимаемая площадь и небольшая масса: всего 137 мм в глубину и 5 кг;
    • Гнезда USB и CompactFlash на передней панели для быстрого и легкого подключения устройств хранения данных;
    • Автоматическое подключение к ПК.
  • Технические характеристики прибора DPO5034:

    Параметр Значения
    Система вертикального отклонения. Аналоговые каналы
    Входные каналы 4
    Аналоговая полоса пропускания (–3 дБ) от 5 мВ/дел до 1 В/дел 1 ГГц
    Расчетное время нарастания 5 мВ/дел (типичное значение) 350 пс
    Аппаратные пределы полосы пропускания 250 МГц
    Тип входа по переменному току, по постоянному току, заземленный вход
    Входное сопротивление 1 МОм ±1%, 50 Ом ±1%
    Чувствительность по входу 1 МОм 1 мВ/дел – 10 В/дел
    Чувствительность по входу 50 Ом 1 мВ/дел – 1 В/дел
    Разрешение по вертикали 8 бит (11 бит при высоком разрешении)
    Максимальное входное напряжение 1 МОм 250 Вср. кв. с пиковым значением ≤ ±400 В
    Максимальное входное напряжение 50 Ом 5 Вср. кв. с пиковым значением < ±20 В
    Погрешность коэффициента усиления по постоянному напряжению ±1,5% при установке смещения 0 В
    Диапазон значений смещения
    1 мВ/дел – 50 мВ/дел
    50,5 мВ/дел – 99,5 мВ/дел
    100 мВ/дел – 500 мВ/дел
    505 мВ/дел – 995 мВ/дел
    1 В/дел – 5 В/дел
    5,05 В/дел – 10 В/дел
    1 MОм; 50 Ом
    ±1 В
    ±0,5 В
    ±10 В
    ±5 В
    ±100 В
    ±50 В (для 50 Ом - данных нет)
    Изоляция между каналами ≥100:1 при ≤100 13ц и ≥30:1 при >100 13ц вплоть до номинальной полосы пропускания для любых двух каналов с одинаковыми настройками «В/дел»
    Общие данные
    Габаритные размеры 137 х 439 х 229 мм
    Масса 5 кг
  • Комплект поставки DPO5034

    Наименование Количество
    1. Прибор 1
    2. Документация 1
  • Дополнительная комплектация DPO5034

    • Цена по запросу
      Добавить к заказу

      TPP1000, пассивный пробник

      Пробник пассивный. DC-1000 МГц, коэффициент ослабления 10х, входной импеданс 10 МОм/4 пФ, автоматическая компенсация, макс.входное напряжение 300 В CAT II, интерфейс TekVPI, кабель 1,3 м. Для использования с цифровыми осциллографами TEKTRONIX серии MSO/DPO5000 и MSO/DPO4000.
