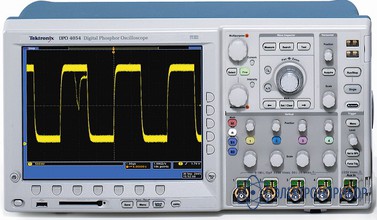

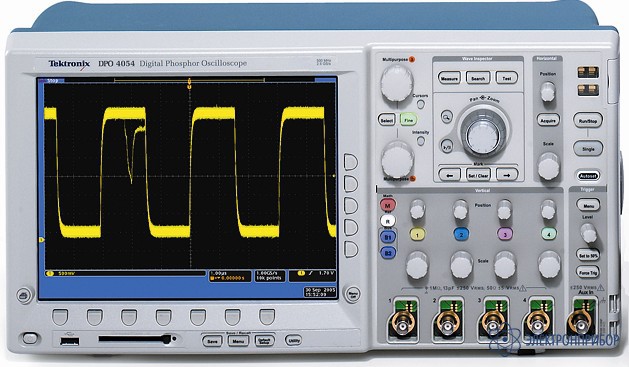

DPO4054 — осциллограф

Сохранить в PDF Распечатать
  • Назначение осциллографа DPO4054:

    Осциллографы с цифровым люминофором серии DPO4000 – это первые осциллографы, предлагающие большую длину памяти на всех каналах и удобство работы с ней, великолепные технические характеристики, запуск на последовательные потоки данных и их анализ и все это в самом компактном корпусе для этого класса приборов.

    Особенности осциллографа DPO4054:

    • Полоса пропускания 500 МГц;
    • 4 аналоговых канала;
    • Расширенная система запуска;
    • Частота дискретизации на каждом канале до 5 Гвыб/с;
    • Длина памяти на каждом канале 10 млн. выборок;
    • Максимальная скорость сбора;
    • Осциллограмм более 35 000 осциллограмм в секунду;
    • Простота использования прибора: элементы управления Wave Inspector, обеспечивающие высокоэффективный анализ осциллограмм;
    • 10,4 дюйма (264 мм) цветной XGA-дисплей;
    • Малая занимаемая площадь и небольшая масса: всего 137 мм в глубину и 5 кг;
    • Гнезда USB и CompactFlash на передней панели для быстрого и легкого подключения устройств хранения данных;
    • Автоматическое подключение к ПК.

    Приборы Tektronix серии 4000 устанавливают новые стандарты работы с осциллограммами большой длины, благодаря перечисленным далее новым элементам управления Wave Inspector.

    Масштаб/просмотр. Специальная двухрядная ручка на передней панели служит интуитивно понятным средством управления установкой масштаба и просмотра. Внутренняя ручка служит для установки коэффициента масштабирования (масштаба). При повороте ручки по часовой стрелке включается масштабирование и увеличивается коэффициент масштабирования; при повороте ручки против часовой стрелки коэффициент масштабирования уменьшается, и в конечном счете масштабирование выключается. Внешняя ручка служит для перемещения окна масштабирования по осциллограмме с целью быстрого доступа к нужной части осциллограммы. Кроме того, внешняя ручка снабжена обратной связью по усилию, определяющей скорость просмотра осциллограммы. Чем сильнее повернута внешняя ручка, тем быстрее перемещается окно масштабирования. Чтобы изменить направление просмотра, достаточно повернуть ручку в другую сторону. Теперь для настройки масштаба не требуется перемещаться по многочисленным меню.

    Воспроизведение/пауза. Специальная кнопка воспроизведения-паузы на передней панели служит для автоматической прокрутки осциллограммы на экране для просмотра и поиска аномалий и событий, представляющих интерес. Скорость и направление воспроизведения задаются с помощью интуитивно понятных операций с ручкой просмотра. В этом случае поворот ручки на больший угол также приводит к ускорению прокрутки осциллограммы, а для изменения направления прокрутки достаточно повернуть ручку в другую сторону.

    Метки пользователя. На осциллограмме обнаружилось что-то интересное? Чтобы установить на осциллограмме одну или несколько «закладок», нажмите на передней панели кнопку установки меток. Для перемещения по меткам достаточно нажимать на передней панели кнопки «предыдущая» и «следующая».

  • Основные технические характеристики осциллографа DPO4054:

    Параметр Значения
    Система вертикального отклонения. Аналоговые каналы
    Входные каналы 4
    Аналоговая полоса пропускания (–3 дБ) от 5 мВ/дел до 1 В/дел 500 МГц
    Расчетное время нарастания 5 мВ/дел (типичное значение) 700 пс
    Аппаратные пределы полосы пропускания 250 МГц
    Тип входа по переменному току, по постоянному току, заземленный вход
    Входное сопротивление 1 МОм ±1%, 50 Ом ±1%
    Чувствительность по входу 1 МОм 1 мВ/дел – 10 В/дел
    Чувствительность по входу 50 Ом 1 мВ/дел – 1 В/дел
    Разрешение по вертикали 8 бит (11 бит при высоком разрешении)
    Максимальное входное напряжение 1 МОм 250 Вср. кв. с пиковым значением ≤ ±400 В
    Максимальное входное напряжение 50 Ом 5 Вср. кв. с пиковым значением < ±20 В
    Погрешность коэффициента усиления по постоянному напряжению ±1,5% при установке смещения 0 В
    Диапазон значений смещения
    1 мВ/дел – 50 мВ/дел
    50,5 мВ/дел – 99,5 мВ/дел
    100 мВ/дел – 500 мВ/дел
    505 мВ/дел – 995 мВ/дел
    1 В/дел – 5 В/дел
    5,05 В/дел – 10 В/дел
    1 MОм; 50 Ом
    ±1 В
    ±0,5 В
    ±10 В
    ±5 В
    ±100 В
    ±50 В (для 50 Ом - данных нет)
    Изоляция между каналами ≥100:1 при ≤100 13ц и ≥30:1 при >100 13ц вплоть до номинальной полосы пропускания для любых двух каналов с одинаковыми настройками «В/дел»
    Общие данные
    Габаритные размеры 137 х 439 х 229 мм
    Масса 5 кг
  • Комплект поставки DPO4054

    Наименование Количество
    1. Осциллограф DPO4054 1
    2. 10x пассивный пробник для каждого аналогового канала 4
    3. Гарантия на 3 года 1
    4. Карта памяти CompactFlash, 32 MB (156-9413-00) 1
    5. Компакт-диск с документацией (063-3903-00) 1
    6. Пробник пассивный P6139A 500 МГц 1
    7. Передняя крышка (200-4908-00) 1
    8. Программное обеспечение National Instruments SignalExpress Tektronix Edition 1
    9. Программное обеспечение OpenChoice Desktop 1
    10. Регистрация в системе качества ISO9001 1
    11. Руководство по эксплуатации 1
    12. Сертификат калибровки со схемой сопоставления эталонов для национальных метрологических учреждений 1
    13. Сумка для принадлежностей 1
    14. Шнур питания 1
  • Дополнительная комплектация DPO4054

    • Цена по запросу
      Добавить к заказу

      TPP0500, пассивный пробник

      500 МГц; пассивный; используется с серией осциллографов Tektronix MSO/DPO4000B.

    • Цена по запросу
      Добавить к заказу

      TPP1000, пассивный пробник

      Пробник пассивный. DC-1000 МГц, коэффициент ослабления 10х, входной импеданс 10 МОм/4 пФ, автоматическая компенсация, макс.входное напряжение 300 В CAT II, интерфейс TekVPI, кабель 1,3 м. Для использования с цифровыми осциллографами TEKTRONIX серии MSO/DPO5000 и MSO/DPO4000.
