DPO 4014 B, DPO-4014-B, DPO4014B

Осциллографы лабораторные

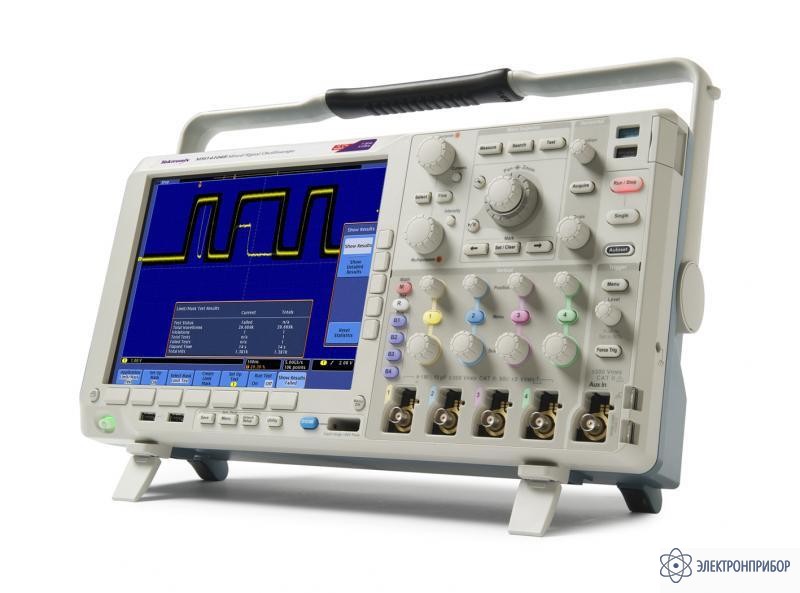

DPO4014B — цифровой осциллограф смешанных сигналов

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      52924-13

    • Производитель

      Tektronix, США

    Назначение цифрового осциллографа смешанных сигналов DPO4014B:

    С помощью цифрового осциллографа смешанных сигналов DPO4014B можно анализировать до 20 аналоговых и цифровых сигналов, что позволяет быстро находить проблемы в сложных системах. Полоса пропускания до 1 ГГц и 5-кратная передискретизация по всем каналам позволяют регистрировать подробности очень быстрых переходных процессов. Цифровой осциллограф смешанных сигналов DPO4014B обеспечивают длину записи до 20 млн. точек в стандартной конфигурации по всем каналам, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени. Благодаря применению системы быстрого поиска и навигации Wave Inspector® , функций автоматизированного анализа сигналов последовательных и параллельных шин, функций контроля предельных значений, тестирования по маске и автоматизированного анализа источников питания, осциллографы компании Tektronix предлагают расширенный набор средств, необходимых для упрощения и ускорения отладки сложных схем.

    Особенности цифрового осциллографа смешанных сигналов DPO4014B:

    • Панель управления Wave Inspector® облегчает навигацию;
    • 41 вид автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов;
    • Проектирование и анализ устройств со смешанными сигналами (серия MSO);
      • Автоматический запуск, декодирование и поиск для сигналов параллельных шин;
      • Независимая настройка порогов для каждого канала;
      • Многоканальный запуск по времени установки и удержания;
      • Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени для цифровых каналов 60,6 пс;
    • Дополнительные возможности запуска и анализа сигналов последовательных шин – опции автоматического запуска,
      декодирования и поиска для последовательных шин I²C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I²S/LJ/RJ/TDM;
    • Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения;
    • Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм);
    • Небольшие размеры и вес – всего 147 мм в глубину при массе 5 кг;
    • Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры;
    • Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере;
    • Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видеовыход для вывода изображения на монитор или проектор.
  • Технические характеристики цифрового осциллографа смешанных сигналов DPO4014B :

    Параметр Значение
    Число аналоговых каналов 4
    Полоса пропускания 100 МГц
    Время нарастания 3,5 нс
    Частота дискретизации (1 канал) 2,5 Гвыб./с
    Частота дискретизации (2 канала) 2,5 Гвыб./с
    Частота дискретизации (4 канала) 2,5 Гвыб./с
    Длина записи (1 канал) 20 млн. точек
    Длина записи (2 канала) 20 млн. точек
    Длина записи (4 канала) 20 млн. точек
    Продолжительность захвата с макс. частотой дискретизации 8 мс
    Характеристики дисплея
    Тип дисплея Жидкокристаллический цветной TFT дисплей с диагональю 10,4 дюйма (264 мм)
    Разрешение 1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA)
    Интерполяция Sin(x)/x
    Представление сигналов Векторы, точки, переменное послесвечение, бесконечное послесвечение
    Координатная сетка Полная, сетка, перекрестие, рамка, IRE и мВ
    Формат YT и одновременно XY/YT
    Максимальная скорость захвата > 50 000 осциллограмм в секунду
    Источник питания
    Напряжение от 100 до 240 В ±10 %
    Частота от 50 до 60 Гц ±10% (от 100 до 240 В ±10 %)
    400 Гц ±10% (115 В ±13 %)
    Потребляемая мощность Не более 225 Вт
    Габариты и масса
    Высота 229 мм
    Ширина 439 мм
    Глубина 147 мм
    Масса нетто 5 кг
    Масса брутто 10,7 кг
    Конфигурация для установки в стойку 5U
    Зазор для охлаждения 51 мм с левой и с задней стороны прибора
    Условия окружающей среды
    Температура рабочая от 0 до +50 °C
    Температура при хранении от -20 до +60 °C
    Относительная влажность рабочая от 10 до 60 % при температуре от +40 до +50 °C
    от 10 до 90 % при температуре от 0 до +40 °C
    Относительная влажность при хранении от 5 до 60 % при температуре от +40 до +60 °C
    от 5 до 90 % при температуре от 0 до +40 °C
    Высота над уровнем моря рабочая 3000 м
    Высота над уровнем моря при хранении 9144 м
    Электромагнитная совместимость Директива совета EC 2004/108/EC
    Безопасность UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004
    Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001,
    МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01
  • Комплект поставки DPO4014B

    Наименование Количество
    1. Цифровой осциллограф смешанных сигналов DPO4014B 1
    2. Калибровочный сертификат подтверждает прослеживаемость калибровки до Национальных институтов метрологии и соответствие системе 1
    3. Компакт-диск с документацией 1
    4. Один пассивный пробник на каждый аналоговый канал 1
    5. Передняя крышка 1
    6. ПО NI LabVIEW SignalExpress™ Tektronix Edition 1
    7. ПО OpenChoice® Desktop 1
    8. Руководство пользователя 1
    9. Сумка с принадлежностями 1
    10. Кабель питания 1
