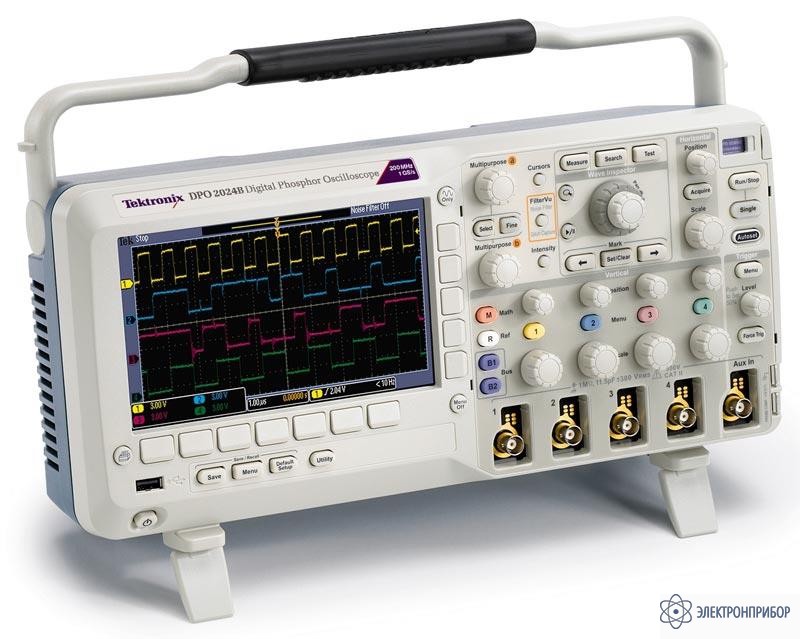

DPO2024B — цифровой осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      60 месяцев

    • Госреестр РФ

      52080-12

    • Производитель

      Tektronix, США

    Назначение осциллографа DPO2024B:

    Осциллографы серии MSO 2000В имеют полосу пропускания до 200 МГц и частоту дискретизации 1 Гвыб./с, а также обеспечивают широкие функциональные возможности по отладке. Осциллограф обеспечивает улучшенную отладки функций на начального уровня цен. До 20 каналов для анализа аналоговых и цифровых сигналов, вы можете быстро найти и диагностировать проблемы в сложных конструкций. Благодаря Wave Inspector® управления для быстрой навигации и сигнала автоматизированной последовательной и параллельной шины анализа. Осциллограф Tektronix серии MSO 2000В предоставляет многофункциональные инструменты, необходимые для упрощения и ускорения отладки вашей сложной конструкции.

    Возможности и преимущества осциллографа DPO2024B:

    • Модели с полосой пропускания 100 МГц и 200 МГц;
    • 2 или 4 аналоговых канала;
    • Частота дискретизации до 1 Гвыб./с по всем каналам;
    • Длина записи 1 млн. отсчетов по всем каналам;
    • Максимальная скорость захвата 5000 осциллограмм в секунду;
    • Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование.

    Простота использования осциллографа DPO2024B:

    • Панель управления Wave Inspector® облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале;
    • Перестраиваемый фильтр нижних частот FilterVu™ подавляет нежелательный шум, не мешая захватывать высокочастотные сигналы;
    • 29 видов автоматических измерений и быстрое преобразование Фурье для упрощения анализа сигналов;
    • Интерфейс пробника TekVPI® поддерживает активные, дифференциальные и токовые пробники, обеспечивая автоматический выбор коэффициента ослабления и единиц измерения;
    • 7-дюймовый (180 мм) цветной широкоформатный жидкокристаллический TFT дисплей;
    • Малые габаритные размеры и небольшой вес — всего 134 мм в глубину при массе 3,6 кг.

    Возможности подключения осциллографа DPO2024B:

    • Порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных;
    • Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере, совместимом с технологией PictBridge®;
    • Порт Ethernet 10/100 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор (опции).
  • Краткие технические характеристики осциллографа DPO2024B:

    Параметр Значения
    Число каналов 4
    Полоса пропускания 200 МГц
    Расчетное время нарастания фронта 2,1 нс
    Аппаратное ограничение полосы пропускания 20 МГц
    Режим входа AC, DC, GND
    Входное сопротивление 1 MΩ ±2%, 11.5 пФ ±2 пФ
    Диапазон чувствительности 2 мВ/дел to 5 В/дел
    Вертикальное разрешение 8 бит
    Максимальное входное напряжение 300 В (ср.кв) с выбросами < 450 В
    Погрешность усиления постоянного напряжения (с установленным смещением 0 В) ±3% для чувствительности 10 мВ/дел to 5 В/дел ±4% для чувствительности 2 мВ/дел to 5 В/дел
    Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) ≥100:1 на частоте ≤200 МГц
    Габаритные размеры 180 x 377 x 134 мм
    Масса 3.6 кг
  • Комплект поставки DPO2024B

    Наименование Количество
    1. Прибор 1
    2. Пассивный пробник 2
    3. Установка и Руководство по безопасности и переводе на передней панели Overlay Документация CD 1
    4. OpenChoice ® Desktop Software 1
    5. Шнур питания 1
  • Дополнительная комплектация DPO2024B
