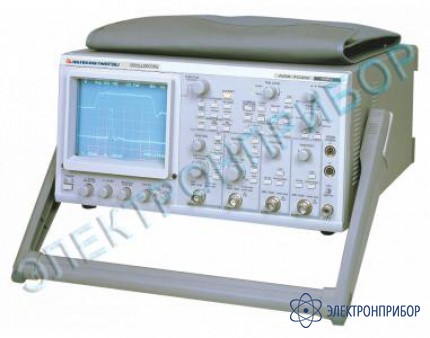

АСК-7474 — осциллограф аналоговый

Сохранить в PDF Распечатать
    • Гарантия

      37 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      28981-05

    • Производитель

      АКТАКОМ

    Назначение аналогового осциллографа АСК-7474:

    Широкополосный аналоговый осциллограф АСК-7474: 470 МГц, 4 канала, 10 линий развертки, встроенный 5-разрядный частотомер, ЭЛТ — яркая, контрастная, обеспечивает легкое наблюдение редких сигналов с крутыми фронтами, функция смещения по напряжению (К1, К2) до 500 делений. Позволяет рассмотреть мелкие детали (например, ВЧ шум) на сигнале с большой постоянной составляющей, TV/HDTV–синхронизация по полям (ЧЕТНЫМ, НЕЧЕТНЫМ, ОБОИМ) и по строкам с выбранным номером для стандартов NTSC, PAL (SECAM), HDTV, развертка А и В с задержкой, захват пьедестала ТВ-сигнала, быстродействующая функция автоустановки, курсорные измерения, питание для активных или токовых пробников, высокая чувствительность 2 мВ/дел и развертка 500 пс/дел., питание ~100-240 В / 50-400 Гц / 120 Вт, габариты 160х320х420 мм, вес 8.5 кг.

    Особенности аналогового осциллографа АСК-7474:

    • 300 МГц, 4 канала, 10 линий развертки;
    • Встроенный 5-разрядный частотомер;
    • ЭЛТ – яркая, контрастная, обеспечивает легкое наблюдение редких сигналов с крутыми фронтами;
    • Функция смещения по напряжению (CH1, CH2) до 500 делений. Позволяет рассмотреть мелкие детали (например, ВЧ шум) на сигнале с большой постоянной составляющей;
    • TV/HDTV-синхронизация по полям (ЧЕТНЫМ, НЕЧЕТНЫМ, ОБОИМ) и по строкам с выбранным номером для стандартов NTSC, PAL (SECAM), HDTV;
    • Захват пьедестала ТВ-сигнала;
    • Быстродействующая функция автоустановки;
    • Курсорные измерения;
    • Высокая чувствительность 2 мВ/дел и развертка 500 пс/дел;
    • Питание для активных или токовых пробников.
  • Технические характеристики аналогового осциллографа АСК-7474:

    Параметр Значения
    Электронно-лучевая трубка
    Форма 6-дюймовая, прямоугольная с подсветкой шкалы
    Рабочая область 8x10 дел (1 дел = 10 мм)
    Ускоряющее напряжение Прибл. 20 кВ
    Вертикальная система отклонения луча (ось Y)
    Вертикальный режим CH1, CH2, ADD (CH1 + CH2) ALT, CHOP (555 кГц ± 1%)
    CH1, CH2
    Чувствительность 2 мВ/дел ... 5 В/дел (с шагом 1-2-5)
    Плавная настройка 2 мВ/дел ... 12.5 В/дел. плавная регулировка
    Точность ± 2%
    Полоса пропускания (-3 дБ) 0 ... 470 МГц
    Ограничение полосы (фильтр) 0 ... 20, 100 МГц
    Время нарастания (расчетное) 745 пс
    Время задержки сигнала 20 нс или более (на экране)
    Режимы входов AC (закрытый), DC (открытый), GND (заземл.)
    Вх. импеданс 1 МОм ± 1.5% 16 пФ ±2 пФ
    50 Ом ± 1%
    Макс. входное напряжение 1 МОм-вход: ±400 В (DC + AC от пика до пика)
    50 Ом-вход: 5 В RMS
    КСВН 1.35 или менее
    Напряжение смещения ± 1 В (при 2 ... 50 мВ/дел)
    ± 10 В (при 0.1 ... 0.5 В/дел)
    ± 100 В (при 1 ... 5 В/дел)
    Переключение полярности Только Канал 2
    Авто-опознование пробников 1:1, 10:1, 100:1
    (для опциональных пробников с функцией считывания коэф. деления)
    CH3, CH4
    Чувствительность 100 мВ/дел, 500 мВ/дел
    Точность ± 3%
    Полоса пропускания (-3 дБ) 0 ... 470 МГц
    Режимы ввода AC, DC
    Вх. импеданс 1 МОм ± 1.5%
    16 пФ ± 3 пФ
    Макс. входное напряжение ± 400 В (DC + AC от пика до пика)
    Автоопознование пробников 1:1, 10:1, 100:1
    Синхронизация
    A-синхронизация
    Режимы запуска ФРОНТ, TV
    Источник VERT, CH1, CH2, CH3, CH4, Сеть
    Режимы входов запуска AC, DC, ВЧ-фильтр, НЧ-фильтр
    Наклон +, –
    Чувствительность 0.4 дел (при 0 ... 10 МГц)
    1.0 дел (при 10 ... 100 МГц)
    1.5 дел (при 100 ... 400 МГц)
    B-синхронизация
    Источник CH1, CH2, CH3, CH4
    Режимы входа запуска AC, DC, ФНЧ, ФВЧ
    Наклон +, –
    Чувствительность 0.4 дел (при 0 ... 10 МГц)
    1.0 дел (при 10 ... 100 МГц)
    2.0 дел (при 100 ... 250 МГц)
    ТВ-синхронизация
    Стандарты NTSC, PAL (SECAM)
    Режимы TV-V (ЧЕТН, НЕЧЕТНЫЕ,ОБА), TV-H
    NTSC 1 H ... 525 H
    PAL (SECAM) 1 H ... 625 H
    HDTV (ТВЧ) 1 H ... 1125 H
    TV захват
    Уровень Между ± 1 дел
    Амплитуда сигнала 1.5 ... 8 дел
    Запуск по событиям Счет, Вспышка
    Диапазон счета 1 ... 65535
    Макс. частота счета 50 МГц
    Диапазон времени вспышки 0.15 мкс ... 9.99 с
    Автоустановка
    Входные каналы CH1, CH2
    Частотный диапазон 50 Гц ... 100 МГц
    Горизонтальная отклоняющая система (ось Х)
    Отображение (гориз.) A, ALT, B, X-Y
    Развертка A
    Режим развертки АВТО, Нормальная, Одиночная
    Скорость развертки 5 нс/дел ... 500 мс/дел (с шагом 1-2-5)
    Макс. скорость развертки 500 пс/дел
    Время удержания Варьируемое
    Развертка B
    Задержка Задержка запуска, запуск после задержки
    Скорость развертки 10 нс/дел ... 20 мс/дел (с шагом 1-2-5)
    Макс. скорость развертки 500 пс/дел
    Лупа времени увеличение x10
    Диапазон времени задержки 0.2 дел ... 10.2 дел от развертки А
    Джиттер задержки 1/20000 при 1 мс/дел от развертки А
    500 нс/дел развертки B
    Режим X-Y
    Ось X CH1
    Чувствительность Такая же, как CH1
    Точность ± 2%
    Частотная полоса 0 ... 2 МГц (–3 дБ)
    Ось Y CH1, CH2, CH3, CH4, ADD
    Разность фаз до 3° (0 ... 200 кГц)
    Калибровочный сигнал
    Форма Меандр
    Частота 1 кГц, ± 0.1%
    Скважность 49% ... 51%
    Вых. напряжение 0.6 В, ± 1%
    Выходной сигнал по CH2
    Выходное напряжение 20 мВ/дел, ± 30% (50 Ом - нагрузка)
    Полоса частот (–3 дБ) 200 МГц (50 Ом-нагрузка)
    Выходное сопротивление 50 Ом, ± 20%
    Питание пробников
    Число разъемов 2
    Напряжение +12 В, –12 В
    Z - вход
    <Напряжение модуляции/TD> 0.5 В п-п или больше
    Полярность темный — с положительным напряжением,
    светлый — с отрицательным
    Полоса частот 0 ... 5 МГц
    Входное сопротивление 5 кОм ± 20%
    Макс. вх. напряжение ± 40 В макс
    Курсорные измерения
    Параметры разница по времени (Dt), по напряжению (DV)
    Частотомер
    Разрядность 5-разрядов (источник - A запуск)
    Точность ± 0.01%
    Диапазон частот 2 Гц ... 470 МГц
    Сохранение / Вызов
    Количество установок Макс. 256
    Время хранения Прибл. 30000 ч (при 25 °C)
    Питание
    Напряжение AC 100 ... 240 В
    Частота 50 ... 400 Гц
    Потребляемая мощность Макс. 120 ВА
    Условия эксплуатации/хранения
    Температура, при которой гарантируются параметры +10 ... +35 °C
    Предельный температурный диапазон эксплуатации 0 ... +40 °C
    Макс. влажность 90% (0 ... 40 °C)
    Температура хранения –20 ... +40 °C
    Влажность при хранении 80% (–20 ... +40 °C)
  • Комплект поставки АСК-7474

    Наименование Количество
    Широкополосный аналоговый осциллограф АСК-7474 1
    Сетевой провод 1
    Пробник 2
    Защитная крышка фронтальной панели 1
    Предохранитель 2
    Сумка для аксессуаров 1
    Руководство пользователя 1
