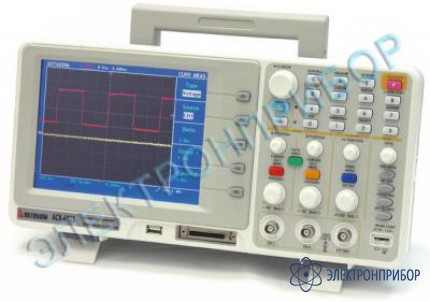

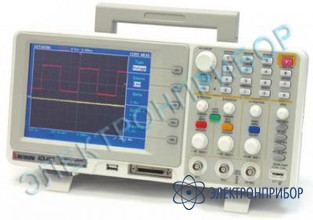

АСК-6022 — цифровой осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Госреестр РФ

      39681-08

    • Производитель

      АКТАКОМ

    Сертификаты

    Особенности осциллографа АСК-6022:

    Актаком АСК-6022 – комбинированный прибор 2 в 1. Сочетает в себе цифровой осциллограф и логический анализатор.

    Режим осциллографа:

    • Количество каналов: 2 + внешний запуск;
    • Полоса пропускания: 25 МГц;
    • Максимальная частота дискретизации: 100 Мвыборок/сек;
    • Память: 5К на каждый канал;
    • Входной импеданс:1 МОм±2% || 20 пФ±5 пФ;
    • Максимальное входное напряжение: 300 Впик-пик;
    • Вертикальное отклонение: 5 мВ/дел….5 В/дел с шагом 1-2,5-5;
    • Погрешность: ±5%;
    • Вертикальное разрешение: 8 бит;
    • Коэффициент горизонтальной развертки: 5 нс/дел…5 с/дел;
    • Время нарастания: 14 нс;
    • Источник запуска: канал 1, канал 2, внешний, внешний/5;
    • Тип входов: открытый, закрытый, ФВЧ, ФНЧ;
    • Тип запуска: фронт, видео (PAL, SECAM, NTSC);
    • Интерполяция sin(x)/x;
    • Автоматические измерения: амплитудные значения, частота, период, среднее значение, RMS;
    • Курсорные измерения;
    • Пиковый детектор;
    • Функция усреднения (1…16);
    • Математические операции: сложение, вычитание, инверсия;
    • Хранение осциллограмм: 4 осциллограммы;
    • Режим X-Y.

    Режим логического анализатора

    • Количество каналов: 16;
    • Полоса пропускания: 33 МГц;
    • Максимальная частота сэмплирования: 100 Мвыборок/сек;
    • Память: 4 М/канал;
    • Входной импеданс:1 МОм ±2%;
    • Установки запуска: пред-запуск, запуск в окне, пост-запуск;
    • Режимы запуска: запуск по фронту, по шине, по шаблону, последовательный, по длительности;
    • Пороговое напряжение – 0 … 4 В (4 установки);
    • Диапазон входных сигналов – 0 .. 5 В;
    • Система данных – бинарная, десятичная, шестнадцатиричная;
    • Цифровой фильтр;
    • Хранение: 10 настроек;
    • Возможность сохранения на USB.

    Общие характеристики:

    • Дисплей: 19 см, цветной, ЖКИ;
    • Интерфейс: USB;
    • Напряжение питания: 100 - 240 В, 50 Гц;
    • Потребляемая мощность: 15 Вт;
    • Возможность батарейного питания;
    • Размеры, мм: 370 х 180 х 120;
    • Вес: 2,1 кг.

  • Комплект поставки АСК-6022

    Наименование Количество
    Прибор 1
    Руководство по эксплуатации 1
    Шнур питания 1
    Осциллографические щупы 2
