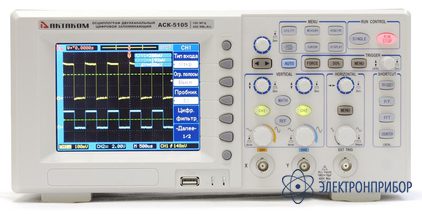

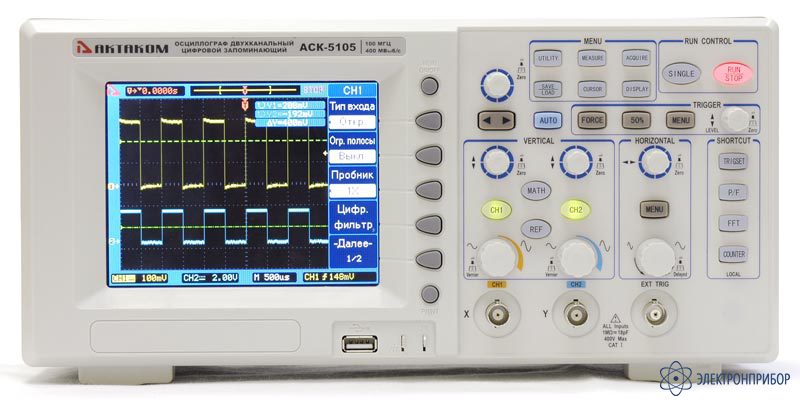

АСК-5105 — цифровой осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Госреестр РФ

      41498-09

    • Производитель

      АКТАКОМ

    Особенности осциллографа АСК-5105:

    • автоматические измерения: 12 по напряжению, 16 во временной области
    • курсорные измерения
    • хранение: 10 осциллограмм, 10 установок, маска Pass/Fail
    • ограничение полосы: 20 МГц
    • функция усреднения (2..256)
    • пиковый детектор
    • автоматический покадровый регистратор
    • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
    • интерполяция: Sin(x)/x, линейная
    • математические операции: сложение, вычитание, умножение
    • быстрое преобразование Фурье (5 окон)
    • регулируемый гистерезис уровня запуска
    • режимы растяжки, X-Y, самописец
    • встроенный 5-разрядный частотомер с запуском с передней панели
    • защита от несанкционированного доступа с паролем
    • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
    • сохранение на USB-устройство
    • РУССКОЯЗЫЧНОЕ МЕНЮ!!!
  • Технические характеристики осциллографа АСК-5105:

    • 2 канала
    • полоса пропускания: 100 МГц
    • максимальная частота дискретизации в режиме реального времени: 400 Мвыб/сек
    • частота дискретизации в эквивалентном режиме: 10 Гвыб/сек
    • объем памяти: 1,2 М точек на канал
    • вертикальное разрешение: 8 бит
    • коэффициент вертикального отклонения: 2 мВ/дел...5 В/дел, погрешность: ±3%
    • время нарастания: 3,5 нс
    • входной импеданс: 1 MОм ±2%, 19 пФ ±3 пФ
    • максимальное входное напряжение: 400 В пик-пик
    • коэффициент развертки: 5 нс/дел…50 с/дел с шагом 1-2-5, погрешность: ±0,01%
    • источник запуска: канал 1, канал 2, AC, внешний, внешний/5, поочередный
    • тип входов: AC, DC, ФВЧ, ФНЧ
    • тип запуска: фронт, импульс, видео с выбором строки (PAL, SECAM, NTSC)
    • дисплей: 5,7 дюймов, разрешение 320x240 точек, цветной TFT
    • интерфейс: USB-host, USB-device, PASS/FAIL, RS232C
    • питание: 99 В / 242 В (±10%)
    • потребляемая мощность: 50 Вт
    • масса: 2,5 кг
    • габаритные размеры: 320х156,5х123 мм.
