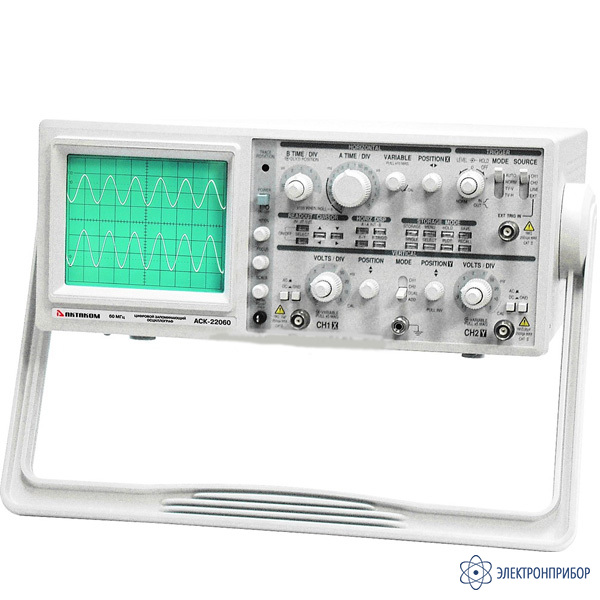

АСК-22060 — осциллограф аналогово-цифровой

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      24958-03

    • Производитель

      АКТАКОМ

    Назначение аналогово-цифрового осциллографа АСК-22060:

    Аналогово-цифровой осциллограф АСК-22060: 2 канала, полоса пропускания 60 МГц, ЭЛТ 8х10 см, чувствительность 1 мВ/дел ... 5 В/дел, коэффициенты развертки 0,2 мкс/дел ... 0,2 с/дел, максимальное входное напряжение 250 В, время установления 5,8 нс, входное сопротивление 1 МОм, входная емкость 30 пФ; режимы разверток: автоколебательный, ждущий, телевизионный, X-Y; источники синхронизации: СН1, СН2, сеть, внешний; дополнительные функции: курсорные измерения, задержка развертки, RS-232, выход на принтер, выход канала 1, Z-вход; питание: 220 В; габариты: 320х140х430 мм; масса 8,5 кг.

    Прибор выполнен на более современной элементной базе и отличается от предыдущих моделей улучшенными характеристиками, широким набором функций и современным дизайном. Прибор оснащен высококачественным ЭЛТ с диагональю 152 мм с возможностью автоматической фокусировки луча в зависимости от интенсивности свечения, встроенным калибратором и входом Z-модуляции. Простота, надежность, невысокая стоимость — все это позволяет осциллографу успешно конкурировать с аналогичными отечественными приборами.

    Особенности аналогово-цифрового осциллографа АСК-22060:

    • Комбинация аналогового осциллографа с цифровой памятью;
    • Режим предзаписи;
    • Режим самописца;
    • Функции суммирования и усреднения до 256 раз;
    • Линейная и синусоидальная интерполяция для оптимального отображения импульса или синусоидальных сигналов;
    • Возможность растяжки исследуемого сигнала для более детального изучения;
    • Отображение на ЭЛТ в цифровом виде напряжения, времени и частоты исследуемого сигнала с помощью курсорных измерений;
    • Режим X-Y;
    • Интерфейс RS-232C.
  • Технические характеристики аналогово-цифрового осциллографа АСК-22060:

    Параметр Значения
    Количество каналов 2
    Полоса пропускания 60 МГц
    ЭЛТ 8x10 см
    Вертикальное отклонение 1 мВ ... 5 В/дел
    Время развертки 0,2 мкс ... 0,2 с/дел
    Время нарастания 8,8 нс
    Объем памяти 2 кБ на канал
  • Комплект поставки АСК-22060

    Наименование Количество
    Аналого-цифровой осциллограф АСК-22060 1
