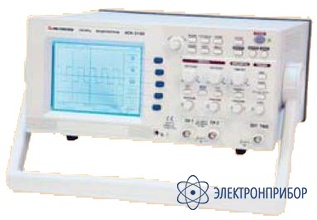

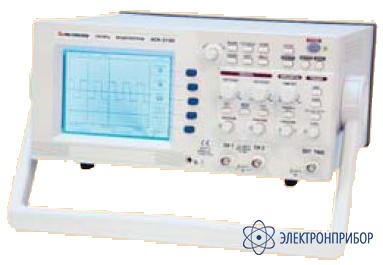

АСК-2150 — осциллограф цифровой

Код товара: 21015

  • Назначение цифрового осциллографа АСК-2150:

    Цифровой осциллограф АСК-2150: 2 канала, полоса пропускания 150 МГц, дискретизация 100 МГц (2 канала) или 200 МГц – 1 канал, 25 ГГц – стробоскоп, память 32КБ, чувствительность 2 мВ/дел- 5 В/дел, максимальное входное напряжение 400 В, входной импеданс 1 МОм/20 пФ; гор. развертка 2 нс/дел – 5 с/дел, автоизмерения, курсоры, СПЕКТРОАНАЛИЗАТОР, память на 10 осциллограмм, режимы разверток: автоколебательный, ждущий, однократный, X-Y, предзапись, самописец, стробоскоп; источники синхронизации: СН1, СН2, ТВ, сеть, внешний; пик-детектор 10 нс, ЖКИ 5,8"; габариты: 370х167х338 мм; масса 5,5 кг.

    АСК-2150 — то, чего так не хватало в лаборатории АКТАКОМ. Теперь вы без труда "выловите" искомый сигнал из потока ненужной информации, зафиксируете его на экране, измеряете любые его параметры, а также сохраните его в "длинной" (32 кБ) памяти прибора, распечатаете или передадите в ПК для дальнейшей обработки и хранения.

    Особенности цифрового осциллографа АСК-2150:

    • Автоматические измерения: амплитудные значения, частота, время нарастания, время спада, длительность импульса, скважность;
    • Память: 10 осциллограмм, 10 установок панели регулировки;
    • Быстрое преобразование Фурье;
    • Автоматическая установка параметров;
    • Функция усреднения;
    • Персистенция (только в реальном времени);
    • Интерфейсы: Centronix, RS-232, USB.

  • Технические характеристики цифрового осциллографа АСК-2150:

    Параметр Значения
    Количество каналов 2
    Полоса пропускания 150 МГц
    АЦП 8 бит
    Максимальная частота дискретизации 200 МГц (в режиме одного канала),
    100 МГц (два канала в режиме реального времени),
    25 ГГц (два канала в стробоскопическом режиме)
    Коэффициент отклонения 2 мВ ... 5 В/дел
    Погрешность ± 3%
    Время нарастания 2,3 нс
    Входной импеданс 1 МОм / 20 пФ
    Максимальный вх. сигнал 400 В
    Режимы работы канал 1, канал 2, оба канала,
    канал 1 ± канал 2, инверсия, X-Y
    Время развертки 2 нс…5 с/дел
    Режимы синхнхронизации Авто, норм, одиночный, ТВ, предзапуск,
    канал 1, канал 2, внешняя, от сети
    Пиковый детектор 10 нс
    Объем памяти 32 кБ
    Дисплей 5,7 дюймов,
    разрешение 320х240 точек
    Питание 90 ... 250 В, 48 ... 400 Гц,
    35 Вт

  • Комплект поставки АСК-2150

    Наименование Количество
    Осциллограф цифровой АСК 1
    Плата интерфейса (Centronix, RS-232, USB) - встроена в прибор 1
    Кабель питания 1
    Предохранитель 2
    Руководство по эксплуатации 1
