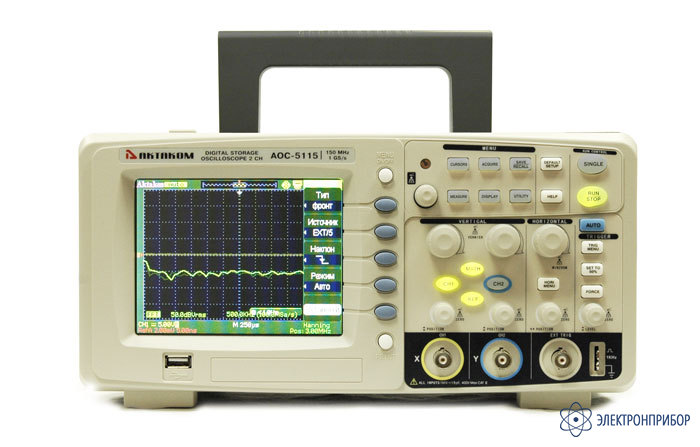

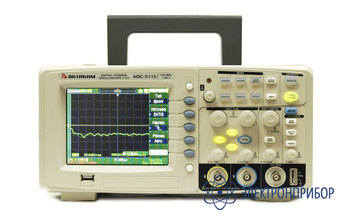

АОС-5115 — осциллограф

Код товара: 26336
  • 48999-12

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      48999-12

    • Производитель

      АКТАКОМ

    Особенности прибора АОС-5115:

    • автоматические измерения: 32 типа. 14 по напряжению, 18 во временной и частотной областях
    • курсорные измерения: ручные. слежение. авто
    • хранение: 20 осциллограмм, 20 установок, 2 опорных маски
    • ограничение полосы: 20 МГц
    • функция усреднения (4..256)
    • пиковый детектор
    • автоматический покадровый регистратор: 2500 кадров
    • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
    • интерполяция: Sin(x)/x, линейная
    • математические операции: сложение, вычитание, умножение, деление
    • инверсия сигнала
    • быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
    • режимы растяжки
    • режим X-Y
    • самописец: 100 мс/дел...50 с/дел
    • встроенный 6-разрядный частотомер
    • режим послесвечения
    • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный
    • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
    • сохранение на USB-устройство
    • русскоязычное меню

  • Технические характеристики прибора АОС-5115:

    • 2 канала + внешний запуск
    • полоса пропускания: 150 МГц
    • максимальная частота дискретизации в режиме реального времени: 1 Гвыб/сек (500 Мвыб/сек на канал)
    • частота дискретизации в эквивалентном режиме: 50 Гвыб/сек
    • максимальный объем памяти: до 2 М точек
    • вертикальное разрешение: 8 бит
    • коэффициент вертикального отклонения: 2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
    • время нарастания: 2,4 нс
    • входной импеданс: 1 MОм ±2% || 17 пФ ±3 пФ
    • максимальное входное напряжение: 400 В пик-пик
    • коэффициент развертки: 2,5 нс/дел…50 с/дел с шагом 1-2-5
    • источник запуска: канал 1, канал 2, AC, внешний, внешний/5
    • тип входов: AC, DC, ФВЧ, ФНЧ
    • тип запуска: фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
    • дисплей: 5,7 дюймов, разрешение 320x234 точек, цветной TFT 64 К
    • интерфейс: USB-host, USB-device , PASS/FAIL, RS232C
    • питание: 100 В - 240 В / 45 Гц...440 Гц
    • потребляемая мощность: 50 Вт
    • габаритные размеры: 305х154х133 мм
    • масса: 2,3 кг

  • Комплект поставки АОС-5115

    № Наименование Количество
    1. Прибор 1
    2. Кабель питания 1
    3. Осциллографический щуп 2
    4. Кабель USB 1
    5. Носитель с программным обеспечением и руководством пользователя 1
    6. Краткое руководство пользователя 1
