АЕЕ-1017 — демонстрационная плата USB

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение демонстрационой платы USB - АЕЕ-1017:

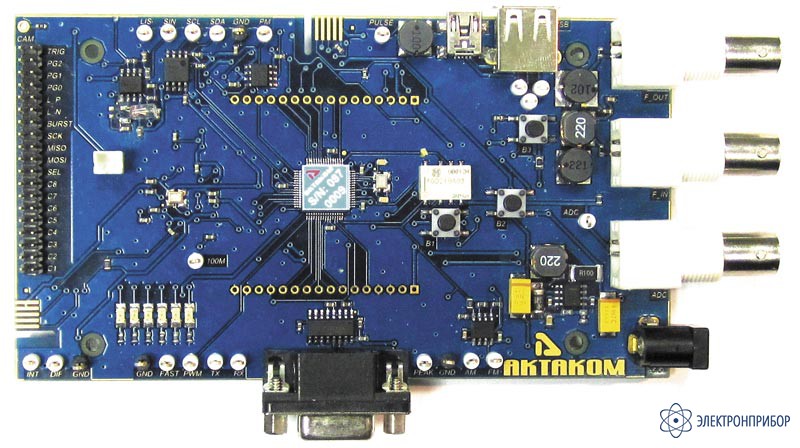

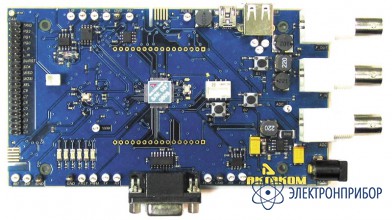

    Демонстрационная плата АЕЕ-1017 предназначена для демонстрации работы различных приборов – осциллографов, логических анализаторов, функциональных генераторов, генераторов паттернов; для проведения лабораторных работ по курсам «Схемотехника» и «Микропроцессорные системы».

    Функциональные возможности демонстрационой платы USB - АЕЕ-1017:

    • Интерфейс I²C (два сигнала SCL и SDA амплитудой 3,3 В, частота следования пачек 100 Гц):
      • изучение последовательного интерфейса I²C с помощью снятых осциллограмм/цифрограмм;
      • анализ протокола I²С с помощью осциллографов Tektronix серии DPO4000 со встроенным модулем DPO4EMBD;
      • анализ протокола I²C с помощью других осциллографов/логических анализаторов.
    • Интерфейс SPI (четыре сигнала MISO, MOSI, SCK, SEL амплитудой 3,3 В, частота следования пачек 50 кГц):
      • изучение последовательного интерфейса SPI с помощью снятых осциллограмм/цифрограмм;
      • анализ протокола SPI с помощью осциллографов/логических анализаторов.
    • Интерфейс USB (четыре сигнала VUSB, D+, D-, GND):
      • Контроль состояния шины USB (VUSB, D+, D-, GND) между двумя USB устройствами, соединяемые между собой через разъемы USB-A и мини USB платы АЕЕ-1017
    • Генерация фазомодулированного сигнала частотой 5 кГц
    • Генерация сигнала с артефактами для проверки сложных условий синхронизации осциллографов, в том числе:
      • по длительности перехода, по длительности импульса, по паузе, по глитчу, по ранту, по окну, по логическому шаблону, по логическому состоянию, последовательные типы (А после В).
    • Генерация двух синусоидальных сигналов частотой 5 кГц и амплитудой 8 В, сдвинутых по фазе относительно друг друга. Разность фаз меняется во времени от 0 до 180 градусов.
      • построение фигур Лиссажу, проверка работы осциллографа в режиме Х-У.
    • Полосовой фильтр с полосой пропускания 1 кГц…1 МГц:
      • построение АЧХ фильтра.
    • Импульсный источник питания с кнопкой включения/выключения:
      • изучение работы импульсных источников питания с помощью осциллографа (скачки напряжения).
    • Генерация амплитудно-модулированного сигнала амплитудой 0,8 В, частотой модуляции 150 КГц и глубиной модуляции 70 %:
      • изучение АМ-сигнала;
      • работа с осциллографом при разных условиях запуска – синхронизация по несущей или огибающей.
    • Генерация частотно-модулированного сигнала частотой 5 кГц, и амплитудой 5 В:
      • изучение ЧМ-сигнала.
    • Генерация случайной последовательности (параллельный четырехразрядный код).
    • Генерация сигнала типа «вспышка» (burst) с частотой следования вспышек 3 кГц, частотой сигнала в вспышке 100 МГц, амплитудой 3,3 В:
      • применение различных условий запуска (по длительности импульса).
    • Генерация сигнала с крутым фронтом (скорость нарастания / спада фронта 2 нс):
      • изучение спектра сигнала анализатором спектра.
    • Наличие шести светодиодов:
      • управление включением/выключением светодиодов через com-порт (интерфейс RS-232).
    • Генерация дифференциальных сигналов (LVDS) частотой 6,25 МГц, амплитудой 2,5 В со случайной рассинхронизацией (до 16 нс):
      • изучение дифференциальных сигналов;
      • применение различных условий запуска осциллографа (поиск рассинхронизации).
    • Четырехразрядный счетчик:
      • периодичность изменения выходной частоты в 4 раза – 1 с;
      • демонстрация работы логического анализатора;
      • управление счетчиком может производиться как от генератора паттернов, так и от оцифрованного аналогового сигнала;
      • источником аналогового сигнала может быть как ЦАП, так и внешний сигнал (внешний сигнал можно подавать только при наличии верхней платы).
    • Дифференцирующий и интегрирующий цифровой сигнал частотой 10 МГц (постоянная времени дифференцирующей и интегрирующей цепей 10 нс)
    • Генерация ШИМ сигнала частотой 22 кГц с коэффициентом заполнения от 1% до 99%.
    • Генерация сигнала для пик-детектора осциллографа.

  • Технические характеристики демонстрационой платы USB - АЕЕ-1017:

    Параметр Значение
    Напряжение питания 5,5 В
    Габаритные размеры 160×90×15 мм
    Масса 0,1 кг
  • Комплект поставки АЕЕ-1017

    Наименование Количество
    1 Демонстрационная плата USB - АЕЕ-1017 1
