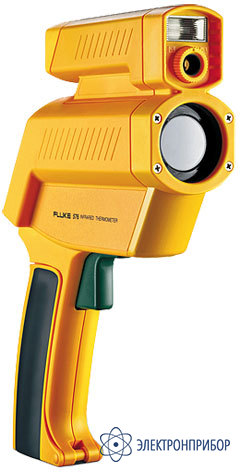

Fluke 576 — высокоточный инфракрасный термометр (пирометр)

Сохранить в PDF Распечатать
  • Назначение пирометра Fluke 576:

    Бесконтактный термометр Fluke 570 является идеальным профессиональным диагностическим инструментом для проведения технического обслуживания, обеспечивающим максимальную точность измерения температуры на любом расстоянии. Серия приборов Fluke 570 выполняет инфракрасное измерение температуры поверхности, помогая оперативно выявлять неисправности в системе смазки, наличие перегрузки, короткого замыкания и разрегулированности и перегрева оборудования, тем самым уменьшая затраты и время на устранение дефектов и повышая производительность.

    Термометры серии Fluke 570 позволяют легко выполнять инфракрасное измерение температуры в самых различных условиях, от близко расположенных электрических соединений, до регулировочных операций в больших цехах. Для персонала, выполняющего профилактическое техобслуживание и нуждающегося в средствах анализа и документирования, рекомендуются модели 574 и 576 с регистрацией значений в 100 точках и цифровым фотографированием (только в модели 576), имеющие программное обеспечение для обработки изображений и анализа, и последующего составления отчета и документации.

    Особенности пирометра Fluke 576:

    • Дисплей с подсветкой для измерений в слабоосвещенных местах;
    • Десять последних измерений температуры выводятся в виде гистограммы для упрощения анализа;
    • Усовершенствованная оптическая система (отношение расстояния к размеру пятна до 60:1) позволяет производить измерения более мелких объектов с большего расстояния;
    • Коаксиальная трехточечная система лазерного наведения позволяет контролировать истинный диаметр пятна измерения на любых расстояниях (90% энергии);
    • Лазер повышенной яркости с длиной волны 635 нм (удовлетворяет тем же стандартам безопасности и мощности, что и менее яркий лазер) для четкого наведения на измеряемую область;
    • Мгновенное вычисление мин./макс. измеряемых величин;
    • Звуковая и визуальная сигнализация о превышении температуры для мгновенного оповещения;
    • Удобная пистолетная ручка, значительно облегчающая прицеливание;
    • Установка величины излучательной способности поверхности (с шагом 0,01) для повышения точности измерений;
    • В комплект входит прочный жесткий пластиковый футляр;
    • Мгновенное вычисление разн./средн. измеряемых величин;
    • Возможность записи 100 измерений температуры для упрощения анализа порядка обслуживания;
    • 30 предустановленных значений излучательной способности основных материалов для наиболее точного измерения температуры;
    • Звуковая и визуальная сигнализация о повышенной или пониженной температуре для мгновенного оповещения;
    • Вход термопары типа К для контактного измерения температуры этим же прибором;
    • Программное обеспечение для Windows NT/ 2000/XP для хранения и анализа данных;
    • Программное обеспечение для записи, графического изображения и анализа данных о температуре, передаваемых через интерфейс RS-232.
    • Загрузка в ПК до 100 фотоизображений измеряемого объекте с отметкой даты и времени.
    • Мгновенное фотографирование измеряемой области вместе со значением температуры и указанием даты/времени для улучшения документирования и последующего техобслуживания.
  • Технические характеристики пирометра Fluke 576:

    Параметр Значения
    Диапазон температур от -30 до 900 °C
    >(от -25 до 1600 °F)
    Разрешение дисплея 0,1 °C при измерении до 900 °C
    0,2 °F при измерении до 999,8 °F
    D:S (Отношение расстояния к размеру пятна) < 60:1 cтандартный фокус
    50:1 для короткофокусных измерений
    Минимальный диаметр пятна измерения 19 мм (0,76 дюйма) стандартный фокус
    6 мм (0,24 дюйма) короткофокусное измерение
    Лазерное наведение Трехточечное с коаксиальным лазерным лучом
    Коэффициент излучения Цифровая настройка от 0,10 до 1,0 с шагом 0,01
    Точность дисплея [предполагается рабочая температура от 23 °C(73 °F) до 25 °C(77 °F)] ±0,75% от показания
    ±1% от показания или ±0,75 °C (±-16,94 °C), выбирается большее из этих значений
    Время отклика 250 мс (95% от показания)
    Повторяемость ±0,5% от показания или ±1 °C (±-16,67 °C), выбирается большее из этих значений
    Спектральный диапазон от 8 мкм до 14 мкм
    Лазерное наведение Лазер выключается при температуре окружающей среды выше 40 °C (104 °F)
    Мощность лазера Класс 2(II); выходная мощность меньше 1 мВт, длина волны 630-670 нм
    Относительная влажность от 10% до 90% без конденсации, при температуре менее 30 °C (86 °F)
    Установка на штативе ¼ дюйма резьба 20 UNC
    Электропитание 2 батареи АА / USB
    Срок службы батареи (щелочная батарея) 8 часов (13 без режима фотографирования) 50 фотоснимков со вспышкой и 200 без нее
    Фиксация показаний 7 секунд
    Подсветка ЖК-дисплея да
    Рабочая температура от 0 °C до 50 °C
    от 32 °F до 120 °F
    Температура хранения от -20 °C до 50 °C
    от -25 °F до 120 °F
    Макс./мин. температуры да
    Разн./средн. температуры да
    Звуковая и визуальная сигнализации максимальная и минимальная
    Отображение гистограммы да
    До 100 точек регистрации значений данные и фотоизображение
    Программное обеспечение для графического изображения данных и их хранения (совместимо с ОС Windows) данные и фотоизображение
  • Комплект поставки Fluke 576

    Наименование Количество
    1. Прибор 1
    2. Прочный жесткий футляр 1
    3. Термопара типа К 1
    4. Кабель USB 1.1 1
    5. Программное обеспечение для графического представления данных, просмотра фотоизображений и хранения данных 1
    6. Батарея АА 2
    7. Руководство по эксплуатации 1
